Como programar o Arduino Pro mini com o Módulo CH340

O módulo CH340 atua como um conversor de USB para serial, possibilitando a conexão de dispositivos que operam com comunicação TTL. Esse conversor é extensivamente utilizado na programação de microcontroladores que não possuem funcionalidade de comunicação USB-serial integrada, tal como o Arduino Pro Mini, Lilypad, e ESP01, ou em circunstâncias onde a interface serial do dispositivo foi danificada ou destruída.

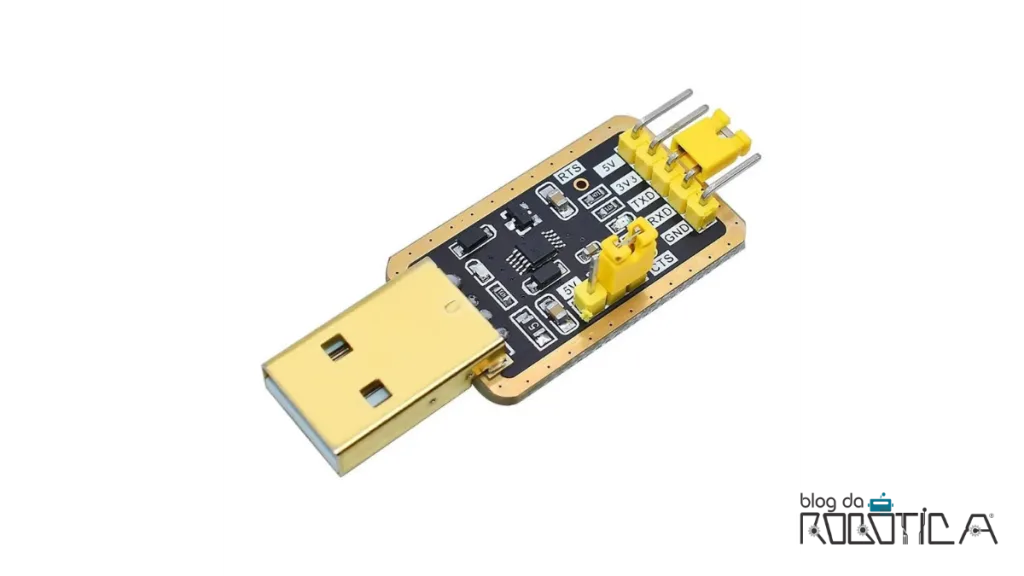

Imagem do módulo USB CH340
Figura 1 – Imagem do módulo USB CH340.

Este módulo é composto pelo chip CH340G, uma interface USB e cinco pinos para comunicação com o microcontrolador, que são os pinos 5v, 3V3, TXD, RXD E GND.  Além disso, conta com os LEDs indicativos (ON, RX e TX) e jumper seletor de tensão (5 V ou 3,3 V). A Figura 2 detalha os componentes do módulo CH340.

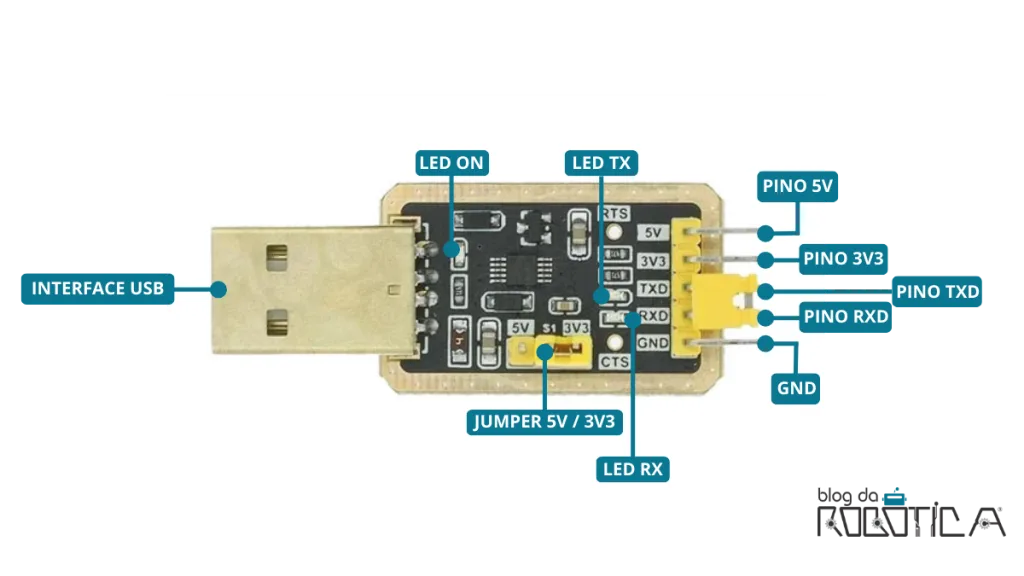

Imagem mostrando os pinos e componentes do módulo USB CH340
Figura 2 – Pinos e componentes do módulo USB CH340.

Os pinos e componentes do módulo CH340 possuem as seguintes funções:

  • INTERFACE USB: Comunicação USB do módulo;
  • LED ON: Indica quando o módulo se encontra ligado (ON);
  • LED RX e TX: Indica o recebimento e envio de dados seriais;
  • JUMPER: Seleção da tensão de operação (3,3 V ou 5V);
  • GND: Aterramento do módulo;
  • VCC: Alimentação do módulo (3,3V ou 5V);
  • TX: Transmissão de dados;
  • RX: Recepção de dados;

MATERIAIS NESCESSÁRIOS:

1x Placa Pro Mini Atmega 328 5V 16mhz R3 compatível com Arduino;
1x Módulo Ch340 Conversor Usb para TTL RS232 Serial;
1x Cabos Jumpers Fêmea x Fêmea 20 cm.

ESQUEMÁTICO DE LIGAÇÃO

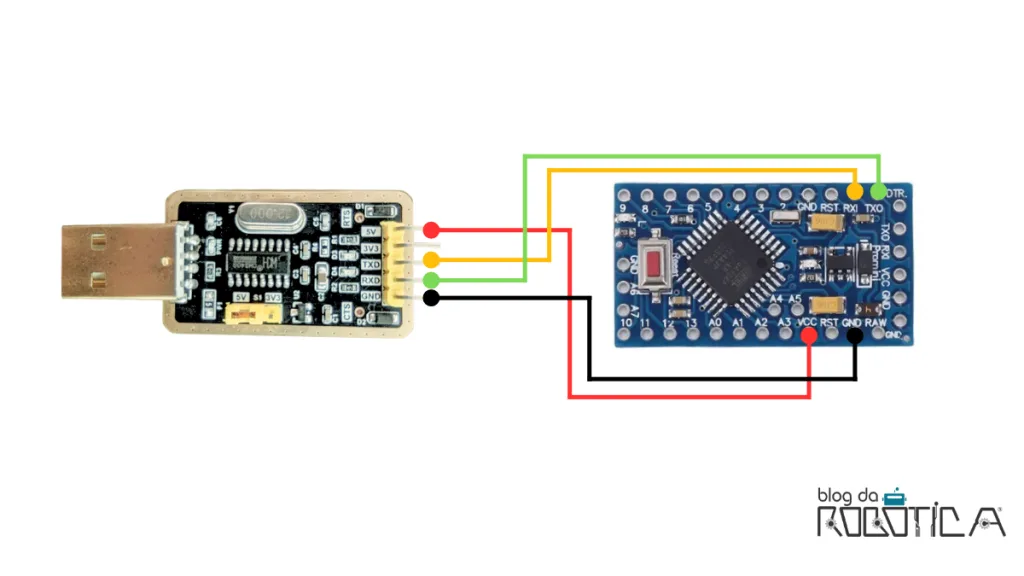

Certifique-se que o circuito esteja desligado e, em seguida, monte o circuito da Figura 3.

Imagem ilustrativa de como ligar um Arduino Pro mini ao módulo USB CH340
Figira 3 – Esquemático de ligação do Arduino Pro mini ao módulo USB CH340.

Ao montar o circuito, observe os seguintes pontos:

  • O pino GND do módulo deve ser conectado ao GND do Arduino;
  • O pino VCC do módulo deve ser conectado ao 5V do Arduino;
  • O pino TX do módulo deve ser conectado ao pino RX do Arduino;
  • O pino RX do módulo deve ser conectado ao pino TX do Arduino;

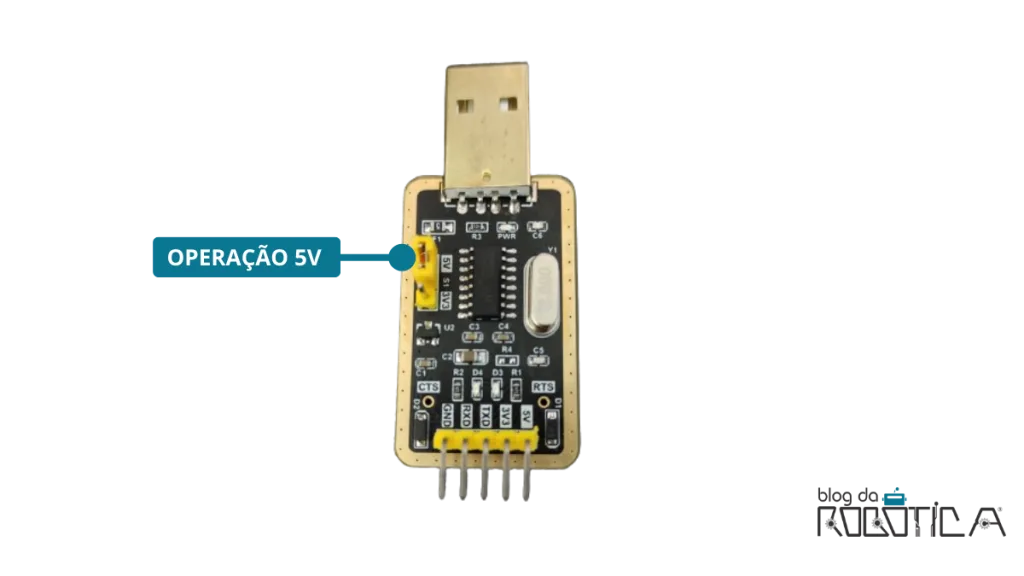

ATENÇÃO: A tensão de operação do módulo CH340 pode ser ajustada por meio do jumper seletor. Se o microcontrolador trabalha com nível lógico de 5V, como é o caso do Arduino Pro mini, use o jumper para selecionar a tensão de 5V, conforme a Figura 4.

Imagem indicando o jumper de seleção de tensão.
Figura 4 – Imagem indicando o jumper de seleção de tensão.

CONFIGURANDO O ARDUINO IDE PARA PROGRAMAR O ARDUINO PRO MINI COM O MÓDULO CH340

Após realizar todas as conexões, podemos programar a placa UNO. Ao conectar o módulo CH340 ao computador, a instalação do driver deverá ocorrer automaticamente. Caso não aconteça, será necessário instalá-lo manualmente. Para instruções detalhadas, consulte o nosso tutorial de instalação do driver CH340.

Quando conectados ao comutador, os LEDs do módulo CH340 e o Arduino Pro mini, acenderão indicando que estão ligados.

Imagem do Arduino Pro mini sendo alimentado pelo Módulo CH340
Figura 5 – Arduino Pro mini sendo alimentado pelo Módulo CH340.

Para verificar se o driver foi instalado corretamente, vamos realizar um teste acessando o Gerenciador de Dispositivos. Uma opção para chegar neste painel é pressionar as teclas “Windows + r”. Assim que o menu Executar abrir, digite “mmc devmgmt.msc” sem as aspas, conforme ilustrado na Figura 6.

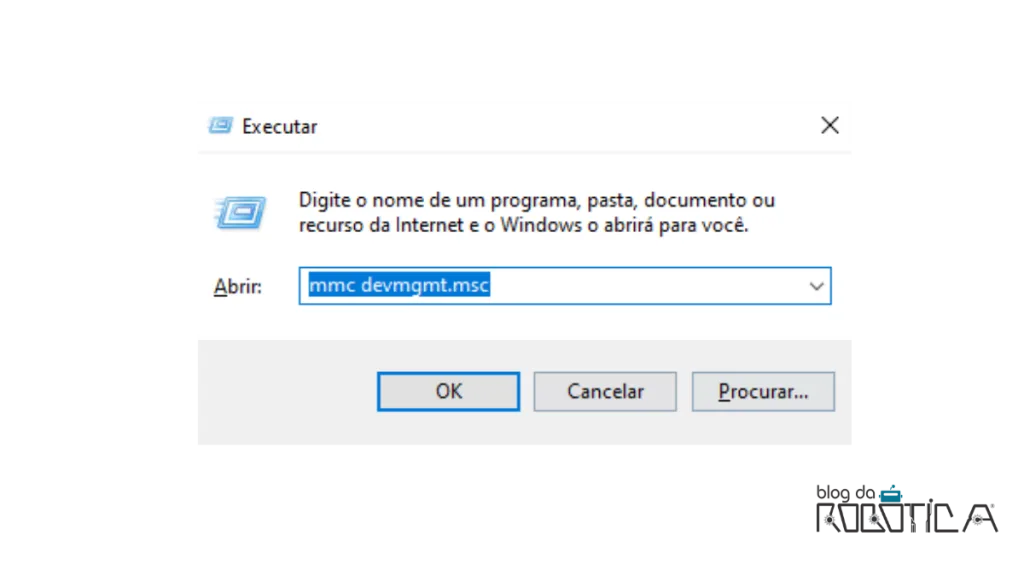

Atalho “mmc devmgmt.msc” para Gerenciador de Dispositivos.
Figura 6 – Atalho “mmc devmgmt.msc” para Gerenciador de Dispositivos.

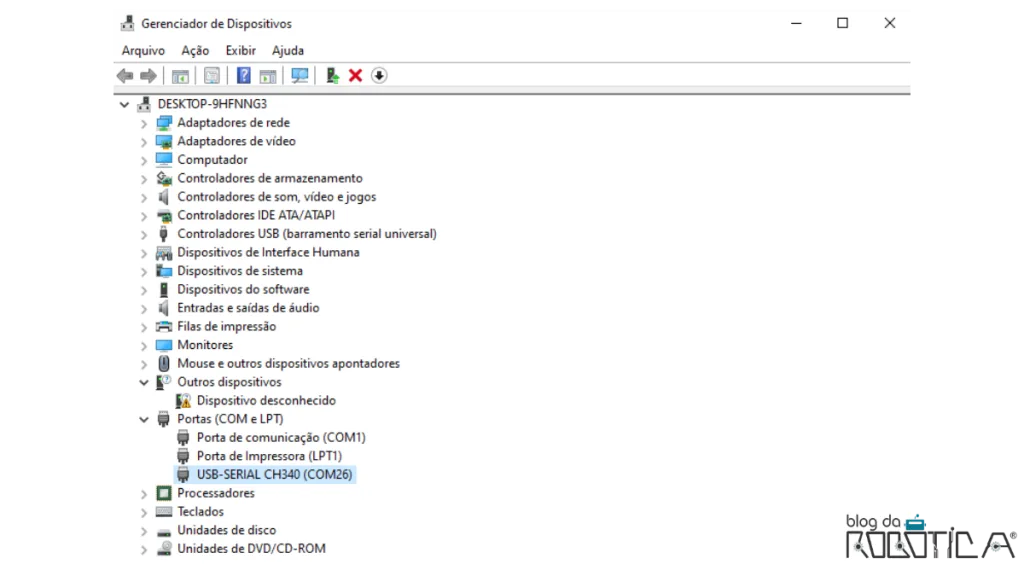

Com o Gerenciador de Dispositivos aberto, clique em Portas (COM e LPT) navegue até a opção Portas (COM e LPT) e expanda clicando na setinha ao lado do nome. Em nosso exemplo, o módulo CH340 foi reconhecido com sucesso pela porta COM26 com nome USB-SERIAL CH340.

Módulo CH340 aberto no gerenciador de arquivos.
Figura 7 – Módulo CH340 aberto no gerenciador de arquivos.

Agora que já sabemos a porta, abra a IDE do Arduino e realize a configuração da placa e da porta de comunicação, conforme a Figura 8.

Vá em ferramentas, Porta, e clique na porta que o CH340 está conectado.

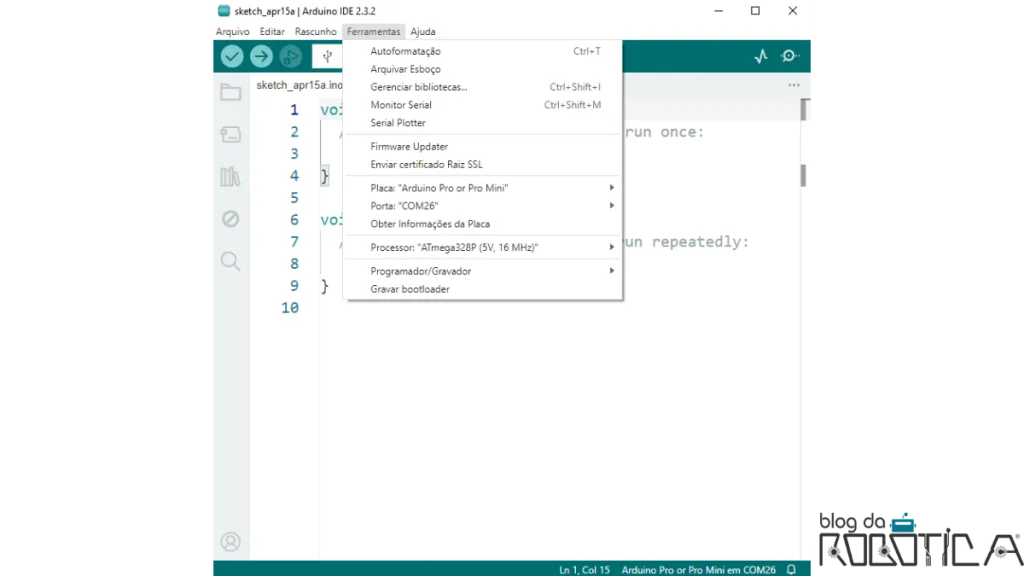

Aba ferramentas da IDE do Arduino com a porta e tipo de placa selecionadas.
Figura 8 – Aba ferramentas com a porta e o tipo de placa selecionadas.

Após estas configurações, sua placa Pro mini está pronta para ser programada. Para verificar o funcionamento do seu Arduino Pro mini com o modulo CH340, uma opção é utilizar o exemplo Blink disponível na própria IDE. Esse programa simples faz o LED embutido da placa pro mini, piscar em um intervalo de tempo controlado pelo código, indicando que a placa está operacional. Para acessar o Blink, navegue até Arquivos> Exemplos > 01.Basics e clique em Blink.

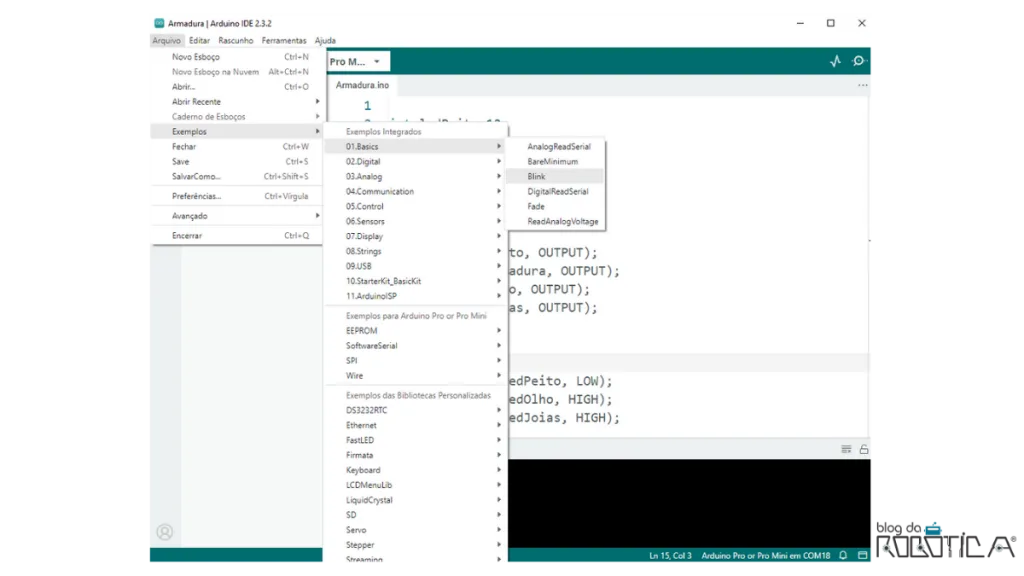

Imagem mostrando o caminho até o código blink
Figura 9 – Caminho até o código Blink.

CÓDIGO

/*
  Blink

  Turns an LED on for one second, then off for one second, repeatedly.

  Most Arduinos have an on-board LED you can control. On the UNO, MEGA and ZERO
  it is attached to digital pin 13, on MKR1000 on pin 6. LED_BUILTIN is set to
  the correct LED pin independent of which board is used.
  If you want to know what pin the on-board LED is connected to on your Arduino
  model, check the Technical Specs of your board at:
  https://www.arduino.cc/en/Main/Products

  modified 8 May 2014
  by Scott Fitzgerald
  modified 2 Sep 2016
  by Arturo Guadalupi
  modified 8 Sep 2016
  by Colby Newman

  This example code is in the public domain.

  https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink
*/

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);  // turn the LED on (HIGH is the voltage level)
  delay(1000);                      // wait for a second
  digitalWrite(LED_BUILTIN, LOW);   // turn the LED off by making the voltage LOW
  delay(1000);                      // wait for a second
}

ATENÇÃO: Quando for enviar o código, é necessário apertar o botão RESET do Arduino Pro mini assim que clicar em carregar, é indispensável realizar esse processo no início da compilação.

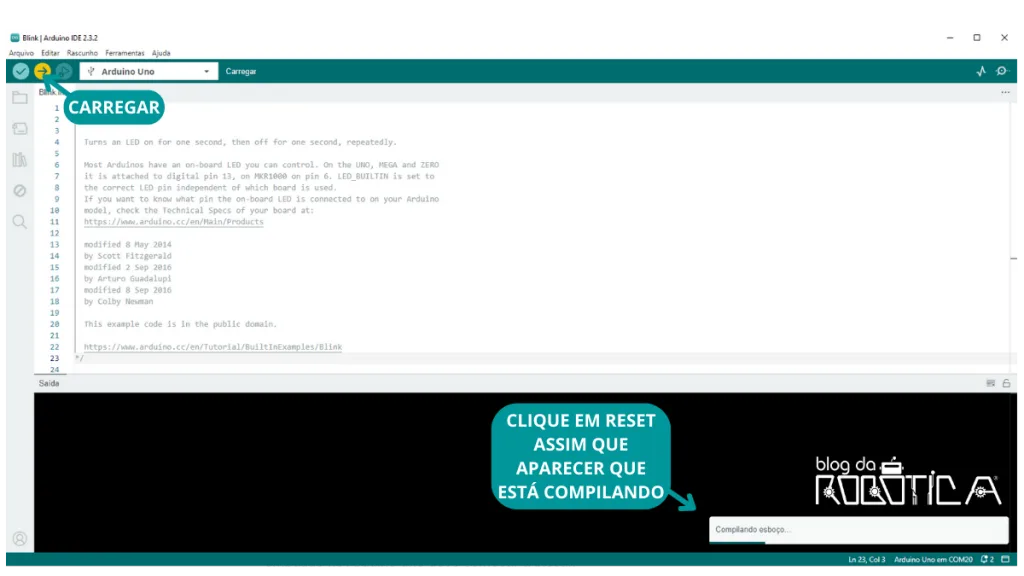

Imagem indicando o momento certo para clicar em reset no Arduino.
Figura 10 – Imagem indicando o momento certo para pressionar o botão Reset do Arduino.

Logo após, o LED embutido no Arduino uno deve começar a piscar.

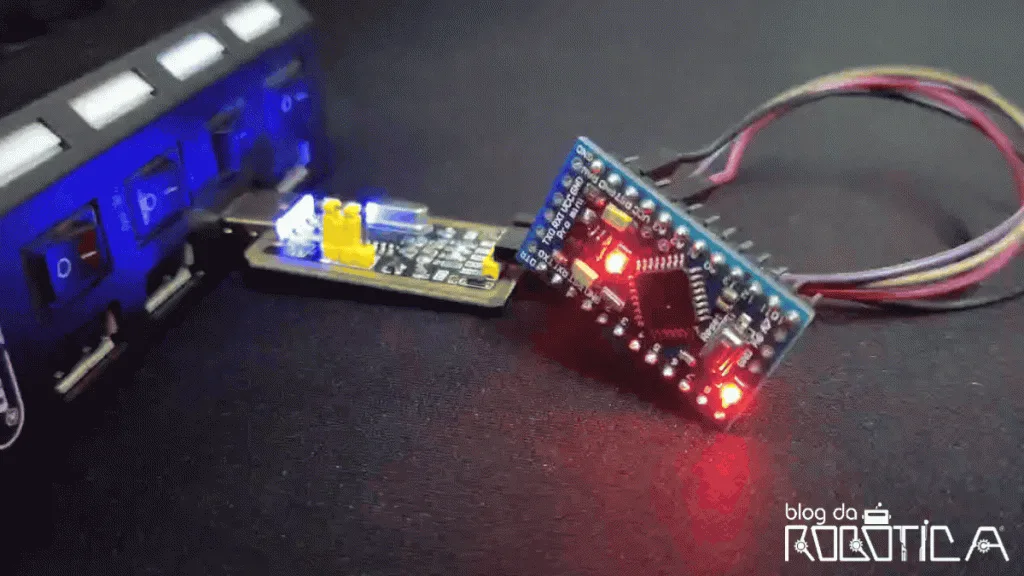

GIF mostrando o módulo CH340 com Arduino Pro mini piscando o led.
Figura 11 – GIF mostrando o módulo CH340 com Arduino Pro mini piscando o LED.
