Como utilizar o USB Host Shield com controle de Xbox no Arduino UNO

Combinar o USB Host Shield com o Arduino é uma maneira de expandir o potencial dessa placa microcontroladora. Ao fazê-lo, habilitamos o Arduino para se conectar e se comunicar com diversos dispositivos USB. Desde teclados e mouses até controles de jogos, ampliando as oportunidades para projetos criativos e inovadores.

Neste tutorial, aprenderemos como estabelecer uma conexão entre o Arduino UNO e um controle de Xbox, utilizando o USB Host Shield. Seja para criar uma nova maneira de interagir com seus jogos ou para integrar o controle e videogame em seus projetos maker, este tutorial será um excelente ponto de partida.

ESQUEMÁTICO DE LIGAÇÃO

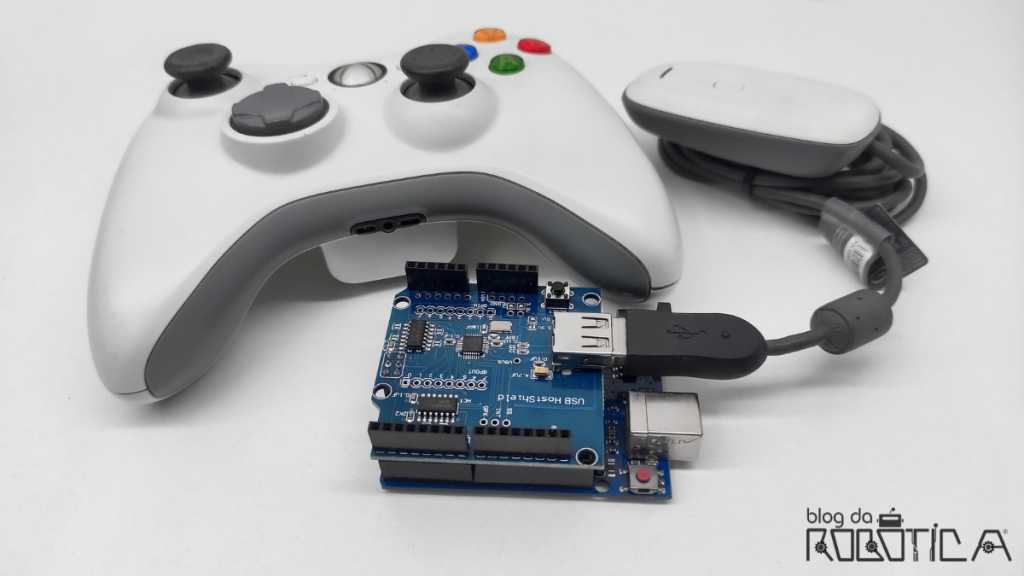

Conecte o USB Host Shield ao topo do Arduino UNO. Certifique-se de que os pinos estejam alinhados corretamente. Em seguida, conecte o adaptador do controle do Xbox ao USB Host Shield. Este adaptador permitirá a comunicação entre o controle e o Arduino UNO.

OBSERVAÇÃO: É recomendado utilizar uma alimentação externa (entre 7V e 12V) no USB Host Shield, por meio da porta Vin, pois a saída USB do computador pode não fornecer corrente suficiente para suportar este Shield. Isso pode resultar em falhas de funcionamento ou até mesmo a não operação do dispositivo.

ELABORANDO O CÓDIGO

Após realizar todas as conexões, vamos à programação. Neste projeto, aprenderemos como estabelecer uma conexão entre o Arduino UNO e um controle de Xbox, utilizando o USB Host Shield.

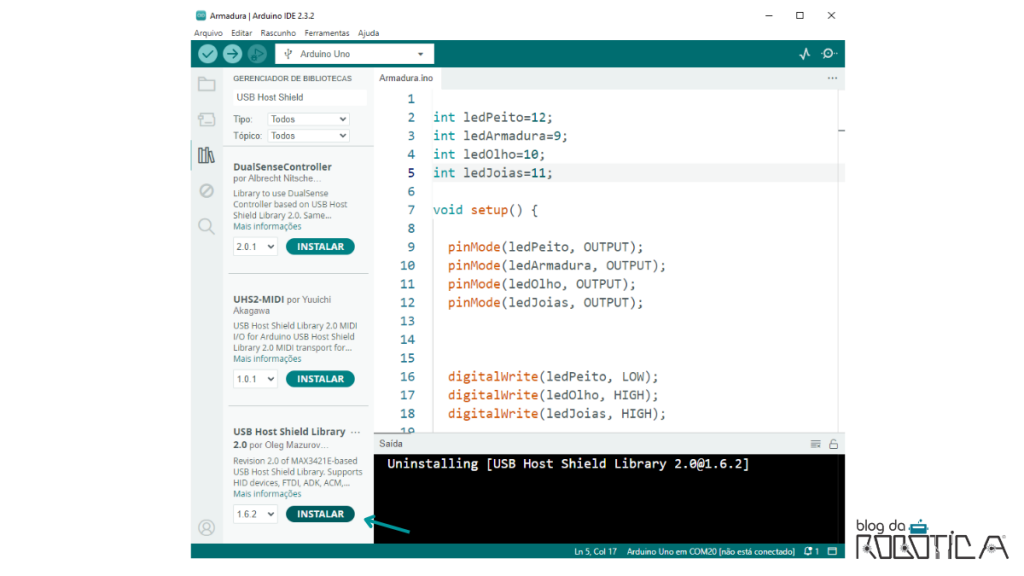

Para facilitar a comunicação entre o Arduino e dispositivos USB usando o USB Host Shield, vamos utilizar a biblioteca USB Host Shield library 2.0. Para instalá-la, abra o Gerenciador de Bibliotecas através do caminho: Ferramentas> Gerenciar Bibliotecas… ou por meio do atalho Ctrl+Shift+I. Em seguida, busque por USB Hostshield library 2.0 e clique em instalar, conforme a Figura 2.

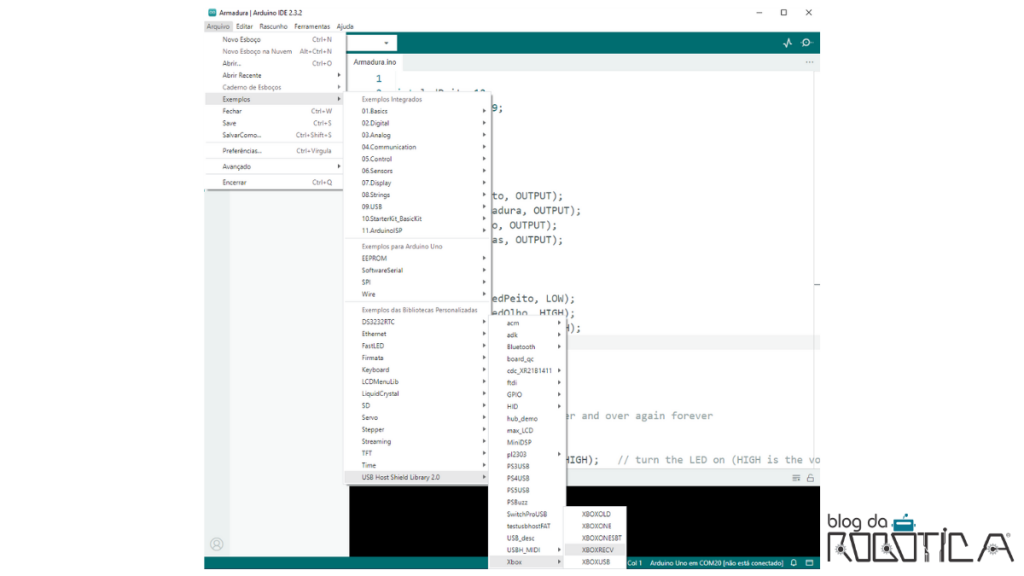

Logo após, podemos prosseguir com a programação. Neste projeto, utilizaremos um código exemplo da biblioteca. Para isso, acesse o caminho: Arquivo> Exemplos > USB Host Shield Library 2.0 > Xbox > XBOXRECV.

Logo após, o seguinte código será exibido na tela.

/*
 Example sketch for the Xbox Wireless Reciver library - developed by Kristian Lauszus
 It supports up to four controllers wirelessly
 For more information see the blog post: http://blog.tkjelectronics.dk/2012/12/xbox-360-receiver-added-to-the-usb-host-library/ or
 send me an e-mail:  kristianl@tkjelectronics.com
 */

#include <XBOXRECV.h>

// Satisfy the IDE, which needs to see the include statment in the ino too.
#ifdef dobogusinclude
#include <spi4teensy3.h>
#endif
#include <SPI.h>

USB Usb;
XBOXRECV Xbox(&Usb);

void setup() {
  Serial.begin(115200);
#if !defined(__MIPSEL__)
  while (!Serial); // Wait for serial port to connect - used on Leonardo, Teensy and other boards with built-in USB CDC serial connection
#endif
  if (Usb.Init() == -1) {
    Serial.print(F("\r\nOSC did not start"));
    while (1); //halt
  }
  Serial.print(F("\r\nXbox Wireless Receiver Library Started"));
}
void loop() {
  Usb.Task();
  if (Xbox.XboxReceiverConnected) {
    for (uint8_t i = 0; i < 4; i++) {
      if (Xbox.Xbox360Connected[i]) {
        if (Xbox.getButtonPress(LT, i) || Xbox.getButtonPress(RT, i)) {
          Serial.print("LT: ");
          Serial.print(Xbox.getButtonPress(LT, i));
          Serial.print("\tRT: ");
          Serial.println(Xbox.getButtonPress(RT, i));
          Xbox.setRumbleOn(Xbox.getButtonPress(LT, i), Xbox.getButtonPress(RT, i), i);
        }

        if (Xbox.getAnalogHat(LeftHatX, i) > 7500 || Xbox.getAnalogHat(LeftHatX, i) < -7500 || Xbox.getAnalogHat(LeftHatY, i) > 7500 || Xbox.getAnalogHat(LeftHatY, i) < -7500 || Xbox.getAnalogHat(RightHatX, i) > 7500 || Xbox.getAnalogHat(RightHatX, i) < -7500 || Xbox.getAnalogHat(RightHatY, i) > 7500 || Xbox.getAnalogHat(RightHatY, i) < -7500) {
          if (Xbox.getAnalogHat(LeftHatX, i) > 7500 || Xbox.getAnalogHat(LeftHatX, i) < -7500) {
            Serial.print(F("LeftHatX: "));
            Serial.print(Xbox.getAnalogHat(LeftHatX, i));
            Serial.print("\t");
          }
          if (Xbox.getAnalogHat(LeftHatY, i) > 7500 || Xbox.getAnalogHat(LeftHatY, i) < -7500) {
            Serial.print(F("LeftHatY: "));
            Serial.print(Xbox.getAnalogHat(LeftHatY, i));
            Serial.print("\t");
          }
          if (Xbox.getAnalogHat(RightHatX, i) > 7500 || Xbox.getAnalogHat(RightHatX, i) < -7500) {
            Serial.print(F("RightHatX: "));
            Serial.print(Xbox.getAnalogHat(RightHatX, i));
            Serial.print("\t");
          }
          if (Xbox.getAnalogHat(RightHatY, i) > 7500 || Xbox.getAnalogHat(RightHatY, i) < -7500) {
            Serial.print(F("RightHatY: "));
            Serial.print(Xbox.getAnalogHat(RightHatY, i));
          }
          Serial.println();
        }

        if (Xbox.getButtonClick(UP, i)) {
          Xbox.setLedOn(LED1, i);
          Serial.println(F("Up"));
        }
        if (Xbox.getButtonClick(DOWN, i)) {
          Xbox.setLedOn(LED4, i);
          Serial.println(F("Down"));
        }
        if (Xbox.getButtonClick(LEFT, i)) {
          Xbox.setLedOn(LED3, i);
          Serial.println(F("Left"));
        }
        if (Xbox.getButtonClick(RIGHT, i)) {
          Xbox.setLedOn(LED2, i);
          Serial.println(F("Right"));
        }

        if (Xbox.getButtonClick(START, i)) {
          Xbox.setLedMode(ALTERNATING, i);
          Serial.println(F("Start"));
        }
        if (Xbox.getButtonClick(BACK, i)) {
          Xbox.setLedBlink(ALL, i);
          Serial.println(F("Back"));
        }
        if (Xbox.getButtonClick(L3, i))
          Serial.println(F("L3"));
        if (Xbox.getButtonClick(R3, i))
          Serial.println(F("R3"));

        if (Xbox.getButtonClick(LB, i))
          Serial.println(F("LB"));
        if (Xbox.getButtonClick(RB, i))
          Serial.println(F("RB"));
        if (Xbox.getButtonClick(XBOX, i)) {
          Xbox.setLedMode(ROTATING, i);
          Serial.print(F("Xbox (Battery: "));
          Serial.print(Xbox.getBatteryLevel(i)); // The battery level in the range 0-3
          Serial.println(F(")"));
        }
        if (Xbox.getButtonClick(SYNC, i)) {
          Serial.println(F("Sync"));
          Xbox.disconnect(i);
        }

        if (Xbox.getButtonClick(A, i))
          Serial.println(F("A"));
        if (Xbox.getButtonClick(B, i))
          Serial.println(F("B"));
        if (Xbox.getButtonClick(X, i))
          Serial.println(F("X"));
        if (Xbox.getButtonClick(Y, i))
          Serial.println(F("Y"));
      }
    }
  }
}

Realize a transferência do código para a placa e, em seguida, abra o monitor serial do Arduino IDE para visualizar os dados recebidos. Desse modo, quando um botão do controle for pressionado, a informação será exibida na tela, conforme a Figura X.

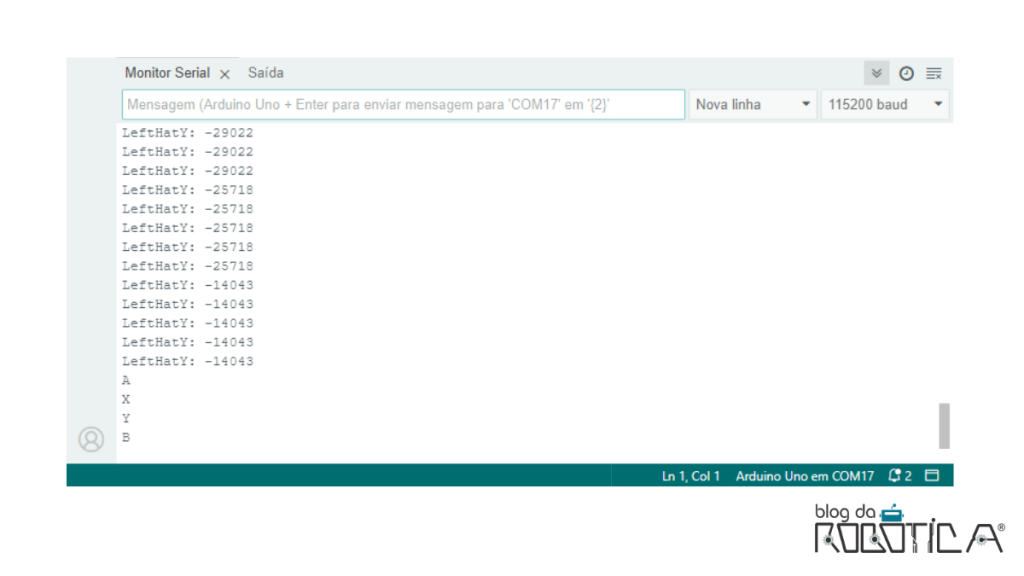

Observe na Figura 4 que, na aba do monitor serial, é mostrado que os dados das coordenadas no joystick e, logo após, as teclas A, X, Y e B do controle foram pressionadas.

Se você chegou até aqui, parabéns! Agora, use a criatividade para programar outros projetos.
