Conhecendo o Arduino Leonardo

O Arduino Leonardo é uma placa de desenvolvimento eletrônico que oferece uma série de vantagens e recursos interessantes. Diferentemente de todas as placas Arduino anteriores, o Leonardo conta com um processador único e comunicação USB integrada. Essa característica permite que ele seja reconhecido como um mouse ou teclado em seu computador.

O coração do Leonardo é o microcontrolador ATmega32u4. Esse componente executa os programas criados no Arduino IDE e lida com a comunicação USB. A principal diferença em relação a outras placas é que o Leonardo combina essas funções em um único chip. Isso simplifica o design da placa e elimina a necessidade de um segundo processador.

Ele também oferece uma interface USB 2.0 para comunicação de alta e baixa velocidade, facilitando a conexão com dispositivos externos e o computador. Cabe destacar que o Arduino Leonardo possui um conversor AD de 10 bits com 12 canais para entrada de dados analógicos, permitindo a leitura precisa de grandezas analógicas. Contudo, o Arduino Leonardo é preferível quando se necessita de emulação de dispositivos USB nativa ou uma quantidade maior de pinos de entrada e saída.

Conhecer os elementos que compõem a placa Arduino é de suma importância antes de iniciar os projetos. Desta forma, hoje vamos explorar a placa microcontroladora Arduino Leonardo (Figura 1) para conhecer com seus componentes.

Imagem ilustrativa mostrando o mapeamento dos pinos e demais componentes da parte frontal do Arduino Leonardo.
Figura 1 – Mapeamento dos pinos e demais componentes da parte frontal do Arduino Leonardo.

Para compreender melhor o mapeamento das portas digitas e analógicas, podemos observar o verso do Arduino Leonardo (Figura 2).

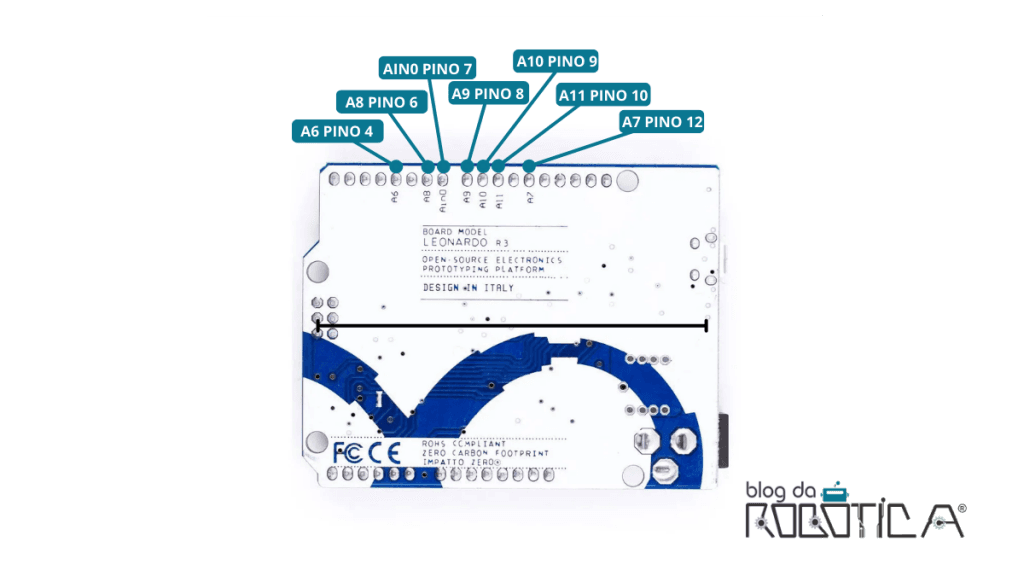

Imagem ilustrativa mostrando o mapeamento dos pinos e demais componentes da parte traseira do Arduino Leonardo.
Figura 2 – Mapeamento dos pinos da parte traseira do Arduino Leonardo.

Fonte de alimentação

A placa Arduino Leonardo deve ser alimentada com uma tensão contínua de 5V. Você pode alimentá-la conectando-a a uma porta USB do computador, que fornecerá tanto a alimentação quanto a comunicação de dados, ou por meio de uma fonte de alimentação externa. Para alimentação externa, a placa pode ser alimentada por uma fonte que forneça uma saída contínua entre 7V e 12V, através do uso do conector P4 ou do pino Vin.

Regulador de tensão

Na placa Arduino Leonardo, o regulador de tensão tem como finalidade transformar qualquer tensão (entre 7 V e 12 V) que esteja sendo fornecida pelo conector de alimentação externa em uma tensão contínua de 5V.

Conectores de alimentação elétrica

Os conectores de alimentação elétrica fornecem energia para dispositivos externos e são constituídos pelos pinos:

• Reset que possui a mesma função de reiniciar a placa;

 • 3,3 V e 5 V que fornecem tensão de 3,3 V e 5 V, respectivamente;

• GND fornece potencial de terra aos dispositivos externos;

• Vin fornece ao dispositivo externo a mesma tensão que está sendo recebida pelo pino de alimentação externa.

Entradas analógicas

A placa Arduino Leonardo apresenta uma vantagem significativa quando se trata de portas analógicas, pois oferece um total de 12 delas. Além das portas analógicas mapeadas de A0 a A5, a placa também possui pinos que podem ser utilizados como entradas analógicas. Esses pinos são o 4, 6, 8, 9 e 10. A porta 4, por exemplo, equivale a A6, enquanto o pino 6 corresponde a A8. O pino 7 é mapeado como Ain0, o pino 8 atua como A9, o pino 9 como A10, o pino 10 como A11 e, por fim, a porta 12 se comporta como A7.

Essa ampla gama de portas analógicas permite uma flexibilidade adicional no design de projetos, possibilitando a conexão de uma variedade de sensores e dispositivos analógicos. Com essas opções expandidas, os desenvolvedores têm mais liberdade para explorar e implementar uma variedade de soluções criativas e funcionais em seus projetos utilizando o Arduino Leonardo.

Conexões digitais

A placa Arduino Leonardo possui 20 pinos digitais de entrada e saída, designados como “Digital”, de 0 a 19. Esses pinos podem ser utilizados para receber ou enviar dados digitais, permitindo interações com dispositivos e componentes eletrônicos de forma digitalizada. É importante destacar que os pinos analógicos rotulados como “Analog In”, de A0 a A5 podem ser utilizados também para receber valores digitais.

Os pinos digitais do Arduino Leonardo operam em 5V e possuem uma corrente máxima de 40 mA. Além disso, alguns desses pinos possuem funções especiais:

  • Os pinos 3, 5, 6, 9, 10 e 11 podem ser utilizados como saídas PWM (Modulação por Largura de Pulso), permitindo simular uma saída analógica através de pulsos digitais.
  • Os pinos 0 e 1 (RX e TX) podem ser utilizados para comunicação serial.
  • Os pinos 2 e 3 podem ser configurados para gerar uma interrupção externa.

Microcontrolador

O Arduino Leonardo conta com o microcontrolador ATmega32U4.

O microcontrolador utilizado no Arduino Leonardo é baseado na arquitetura AVR® da Microchip, uma arquitetura RISC de 8 bits conhecida por sua eficiência energética e desempenho robusto. Este microcontrolador é equipado com 32 KB de memória Flash para armazenamento de programas, 2,5 KB de SRAM para armazenamento temporário de dados e 1 KB de EEPROM para armazenamento não volátil de informações.

Para facilitar o processo de depuração e desenvolvimento, o microcontrolador inclui suporte à interface JTAG, permitindo a depuração no chip. Operando com uma faixa de tensão de 2,7V a 5,5V e uma velocidade de clock de até 16 MHz, o Arduino Leonardo é capaz de atingir taxas de transferência de até 16 MIPS. Uma das características notáveis deste microcontrolador é sua capacidade de executar instruções poderosas em um único ciclo de clock, o que lhe confere uma taxa de transferência próxima a um MIPS por MHz. Essa eficiência permite otimizar o consumo de energia em relação à velocidade de processamento, tornando-o uma escolha popular para uma variedade de aplicações de sistemas embarcados e projetos eletrônicos.

Observe a imagem abaixo com algumas características do microcontrolador ATmega32U4.

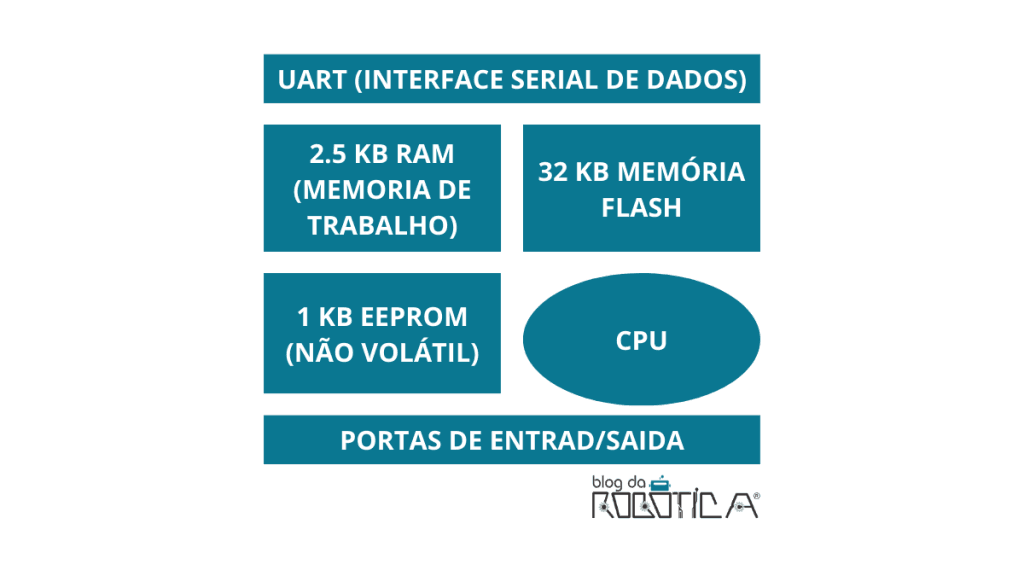

Imagem ilustrativa com características do microcontrolador ATmega32U4.
Figura 3 – Imagem ilustrativa com características do microcontrolador ATmega32U4.

Espero que tenham gostado deste tutorial. Em caso de dúvidas deixe seu comentário abaixo.
