Como utilizar módulo carregador de bateria de lítio 1S TP4056

O módulo carregador de bateria de lítio 1S TP4056 é um dispositivo capaz de carregar uma bateria de lítio com tensão entre 3,7 V e 4,2 V usando o método de carregamento de corrente e tensão constante, protegendo a bateria contra carregamento excessivo ou insuficiente e curtos.

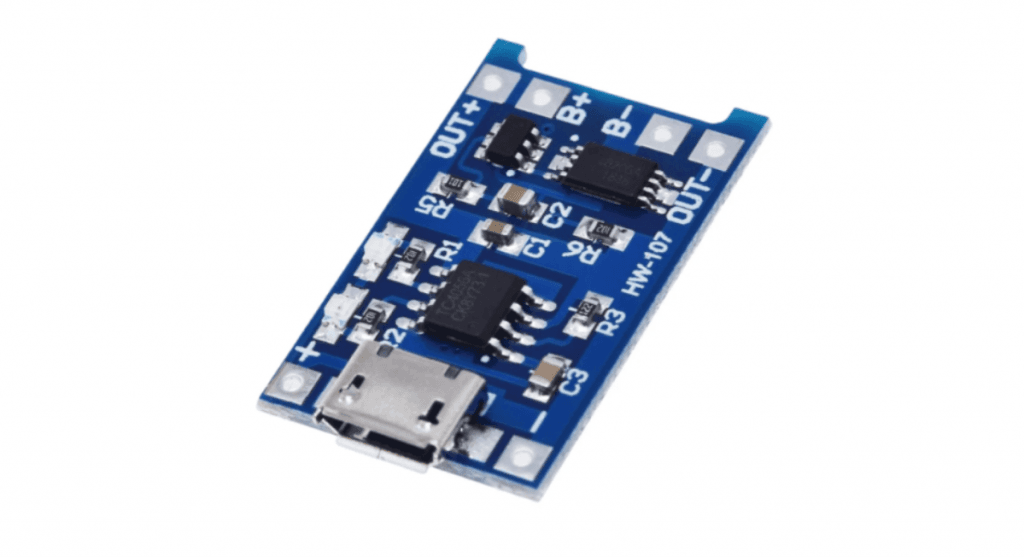

Figura 1: Módulo carregador de bateria de lítio 1S TP4056.

O módulo carregador de bateria de lítio 1S TP4056 é uma excelente opção para projetos de robôs, drones, Internet das Coisas e outros, visto que ao utilizá-lo não será necessário remover a bateria do circuito para carregá-la e todo processo de carga será feito pelo módulo.

A alimentação do módulo carregador de bateria de lítio 1S TP4056 pode ser feita por meio de uma fonte de 5V conectada através dos pinos de entrada IN+ e IN- ou utilizando um cabo micro USB, conforme a Figura 2.

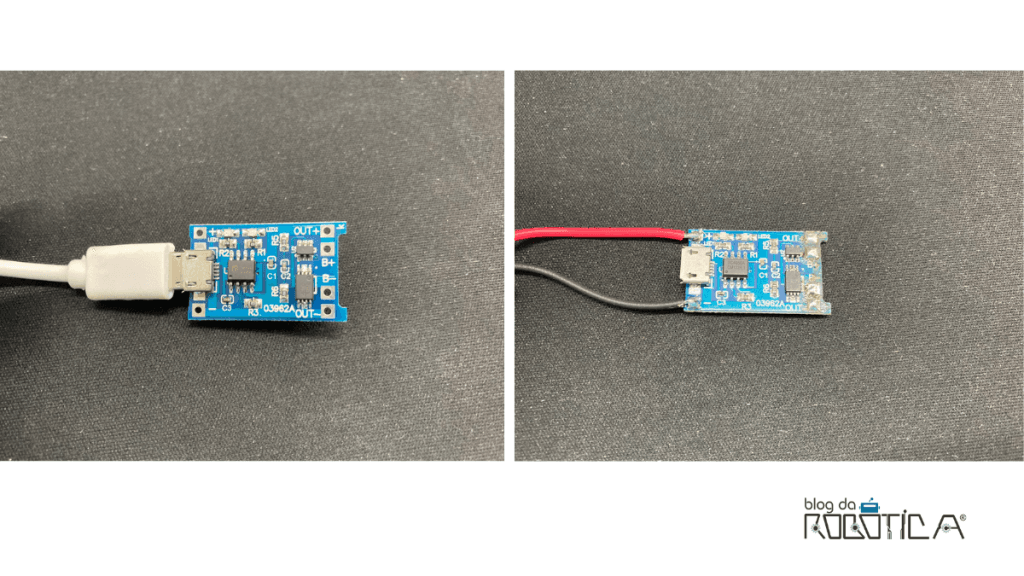

Imagem ilustrativa de formas de alimentação do módulo carregador de bateria de lítio 1S TP4056.
Figura 2: Formas de alimentação do módulo carregador de bateria de lítio 1S TP4056.

ATENÇÃO: Para carregamento via USB, certifique-se que o cabo suporte pelo menos 1A.

O módulo carregador de bateria de lítio 1S TP4056 possui uma série de pads em que a bateria será conectada e dois LEDs indicativos que são detalhados na Figura 3.

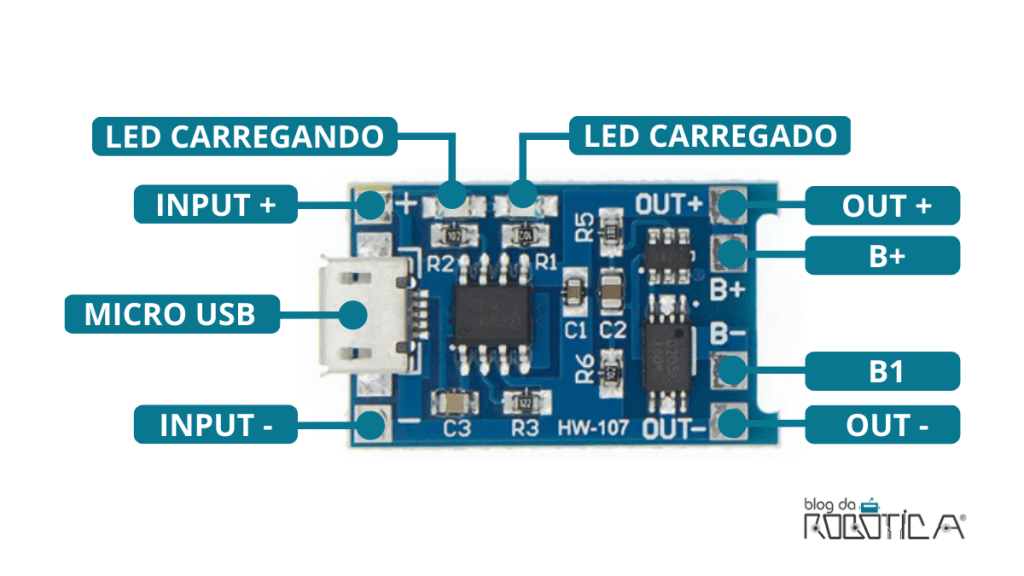

Imagem ilustrativa dos pads e componentes do módulo carregador de bateria de lítio 1S TP4056.
Figura 3: Pads e componentes do módulo carregador de bateria de lítio 1S TP4056.

Os pads possuem as seguintes funções:

  • INPUT +: Pad para alimentação do módulo (5V);
  • INPUT -: Pad de aterramento do módulo (GND);
  • MICRO USB: Entrada para alimentação do módulo via cabo micro USB;
  • OUT+: Pad de saída que fornece a tensão positiva da bateria para o circuito;
  • OUT-: Pad de saída que fornece a tensão negativa da bateria para o circuito;
  • B+: Pad que deve ser conectado ao polo positivo da bateria para carregá-la;
  • B-: Pad que deve ser conectado ao polo negativo da bateria para carregá-la;
  • LED carregando: Indica que a bateria está sendo carregada;
  • LED carregado: Indica que a bateria está carregada;

IMPORTANTE: Quando a bateria não se encontra conectada no módulo, o LED carregando piscará e o LED carregar ficará aceso.

Agora que já conhecemos um pouco sobre o módulo carregador de bateria de lítio 1S TP4056, vamos aprender como utilizá-lo.

MATERIAIS NESSÁRIOS

ESQUEMÁTICO DE LIGAÇÃO

Monte atentamente o circuito da Figura 4.

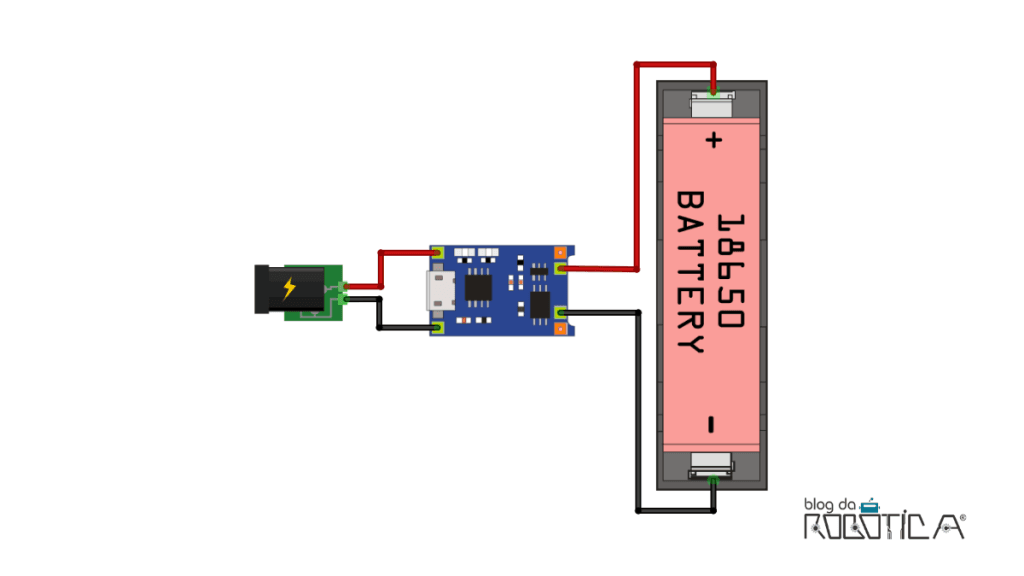

Imagens ilustrativas do circuito de ligação para carregamento de bateria usando o módulo carregador de lítio 1S TP4056.
Figura 4: Circuito de ligação para carregamento de bateria usando o módulo carregador de lítio 1S TP4056.

Ao montar o circuito observe os seguintes pontos:

  • O VCC da fonte deve ser conectado no pino INPUT+;
  • O GND da fonte deve ser conectado no pino INPUT-;
  • Caso opte por utilizar o cabo micro USB para alimentação do módulo desconsidere os pontos anteriores;
  • O polo positivo da bateria deve ser ligado no pino B+;
  • O polo negativo da bateria deve ser conectado no pino B-.

Para alimentar o circuito de forma constante utilize as saídas OUT+ e OUT-. Nestas saídas o circuito terá a mesma tensão de alimentação do módulo, via cabo USB ou fonte externa, ou a tensão fornecida pela bateria, quando o módulo estiver desconectado da fonte.

Espero ter ajudado,

Obrigado a todos e em caso de dúvidas deixe seu comentário abaixo!

Att. Jonas Souza
