Como utilizar módulo carregador de bateria lítio 2S

O módulo carregador de bateria de lítio 2S é um dispositivo capaz de carregar duas baterias de lítio com tensões entre 3,7 V e 4,2 V usando o método de carregamento de corrente e tensão constante, protegendo a bateria contra carregamento excessivo ou insuficiente e curtos.

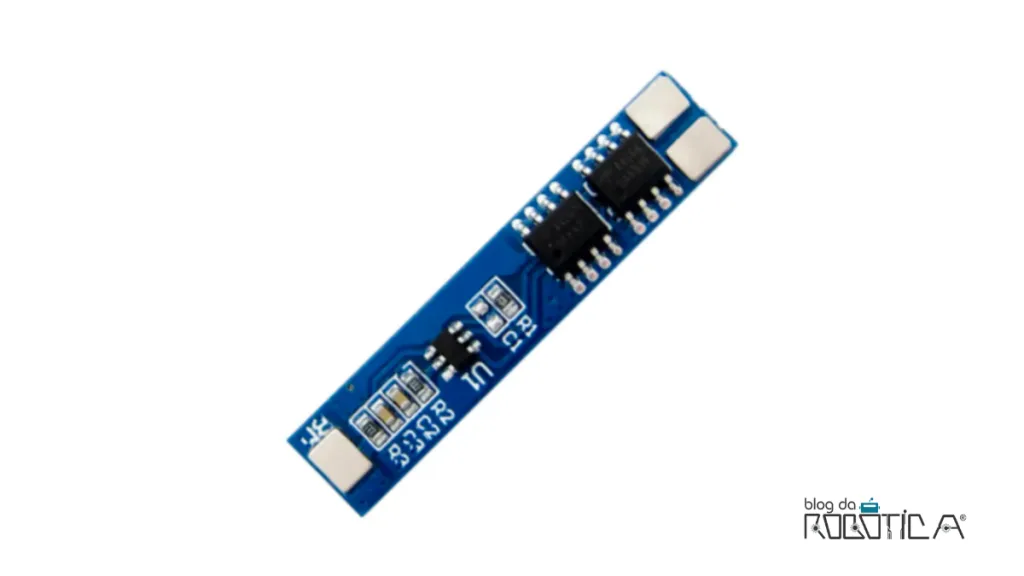

Imagem ilustrativa do módulo carregador de bateria de lítio 2S.
Figura 1: Módulo carregador de bateria de lítio 2S.

O módulo carregador de bateria de lítio 2S é uma excelente opção para projetos de robôs, drones, Internet das Coisas e outros, visto que ao utilizá-lo não será necessário remover as baterias do circuito para carregá-las e todo processo de carga será feito pelo módulo.

A alimentação do módulo carregador de bateria de lítio 2S deve ser feita por meio de uma fonte de 8,4V a 9V conectada através dos pinos de entrada P+ e P-. O carregamento das baterias será realizado por meio dos pinos B+ e B- e o balanceamento através do pino BM.

Os pinos do módulo carregador de bateria de lítio 2S encontram-se detalhados na Figura 2.

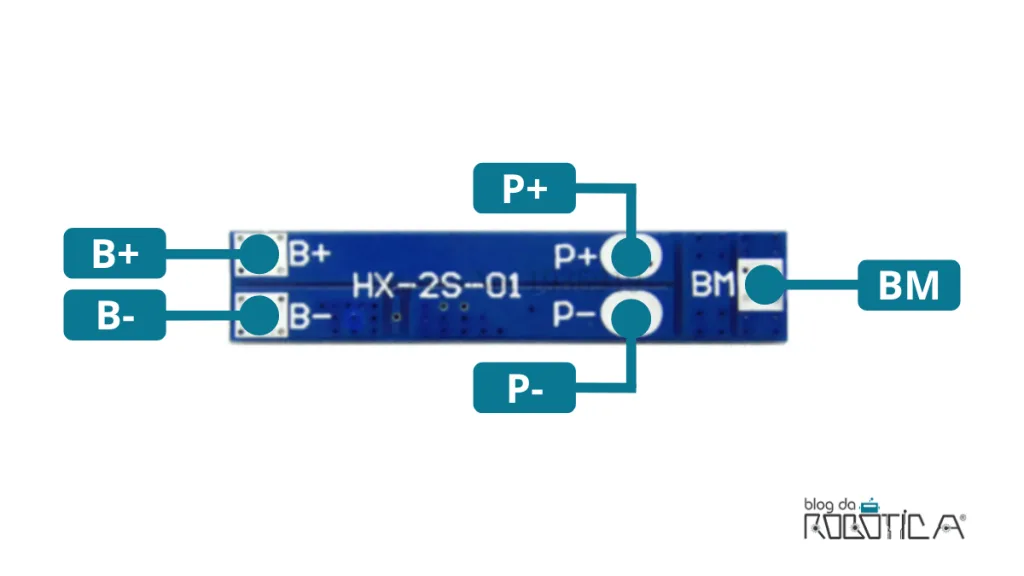

Imagem ilustrativa dos pinos do módulo carregador de bateria de lítio 2S.
Figura 2: Pinos do módulo carregador de bateria de lítio 2S.

Os pinos possuem as seguintes funções:

  • P+: Alimentação do módulo (8,4V ~ 9V);
  • P-: Aterramento do módulo (GND);
  • B+: Pino que deve ser conectado ao polo positivo da bateria para carregá-la;
  • B-: Pino que deve ser conectado ao polo negativo da bateria para carregá-la;
  • BM: Pino responsável pelo balanceamento de carga entre as baterias.
  • BM = Pino responsável por fazer o balanceamento de carga entre as baterias.

IMPORTANTE: Para realizar o carregamento as duas baterias deverão ser ligadas em série, ou seja, o polo positivo de uma deve ser conectado ao polo negativo da outra, conforme a Figura 3.

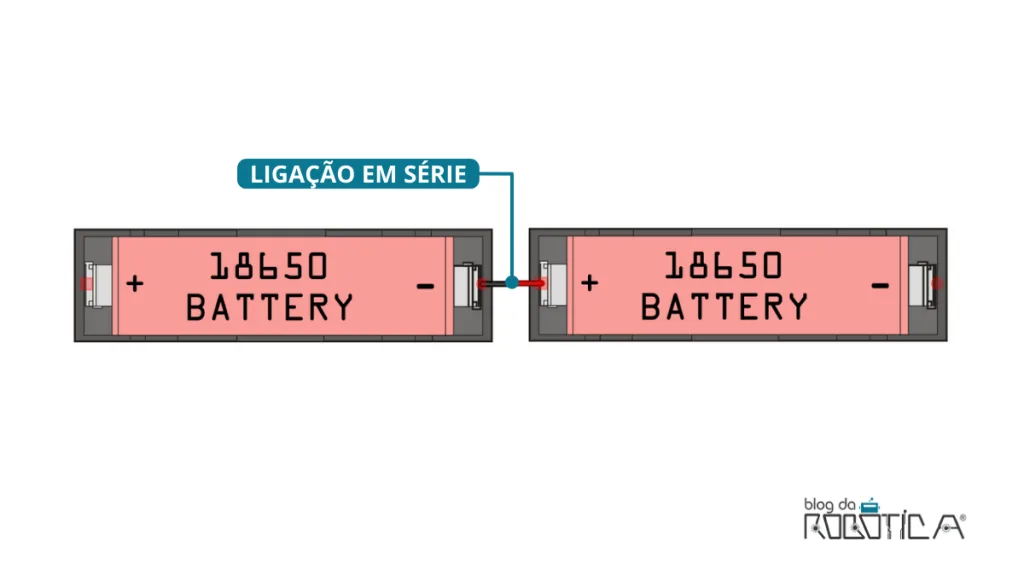

Imagem ilustrativa de ligação em série entre duas baterias.
Figura 3: Ligação em série entre duas baterias.

Agora que já conhecemos um pouco sobre o módulo carregador de bateria de lítio 2S, vamos aprender como utilizá-lo.

MATERIAIS NECESSÁRIOS

ESQUEMÁTICO DE LIGAÇÃO

Monte atentamente o circuito da Figura 4.

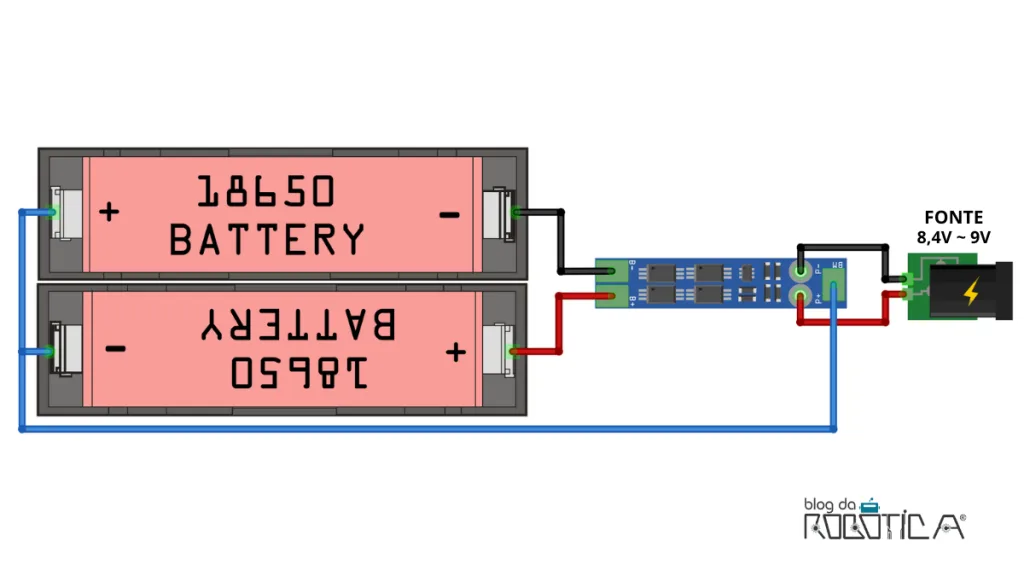

Imagem ilustrativa do circuito de ligação para carregamento de duas baterias usando o módulo carregador de bateria de lítio 2S.
Figura 4: Circuito de ligação para carregamento de duas baterias usando o módulo carregador de bateria de lítio 2S.

Ao montar o circuito observe os seguintes pontos:

  • O VCC da fonte deve ser conectado no pino P+;
  • O GND da fonte deve ser conectado no pino P-;
  • O polo negativo da bateria 1 deve ser conectado no pino B-;
  • O polo positivo da bateria 2 deve ser conectado no pino B+;
  • O polo positivo da bateria 1 e o polo negativo da bateria 2 devem ser conectados em série e ao pino BM.

OBSERVAÇÃO: Para que as duas baterias possam carregar juntas é necessário que diferença de tensão entre elas seja de no máximo 0,1 V, por exemplo: Se a tensão da primeira bateria estiver 3,85V, então a segunda bateria deve ter uma tensão entre 3,75V a 3,95V. Caso a diferença seja maior que 0,1V o módulo poderá bloquear o carregamento.

Para alimentar o circuito de forma constante utilize os pinos P+ e P-. Nestes pinos o circuito terá a mesma tensão de alimentação do módulo ou a tensão fornecida pela bateria, quando o módulo estiver desconectado da fonte.
