Como utilizar módulo carregador de bateria lítio BMS 3S

O módulo carregador de bateria de lítio BMS 3S é um dispositivo capaz de carregar três baterias de lítio com tensões entre 3,7 V e 4,2 V usando o método de carregamento de corrente e tensão constante, protegendo a bateria contra carregamento excessivo ou insuficiente e curtos.

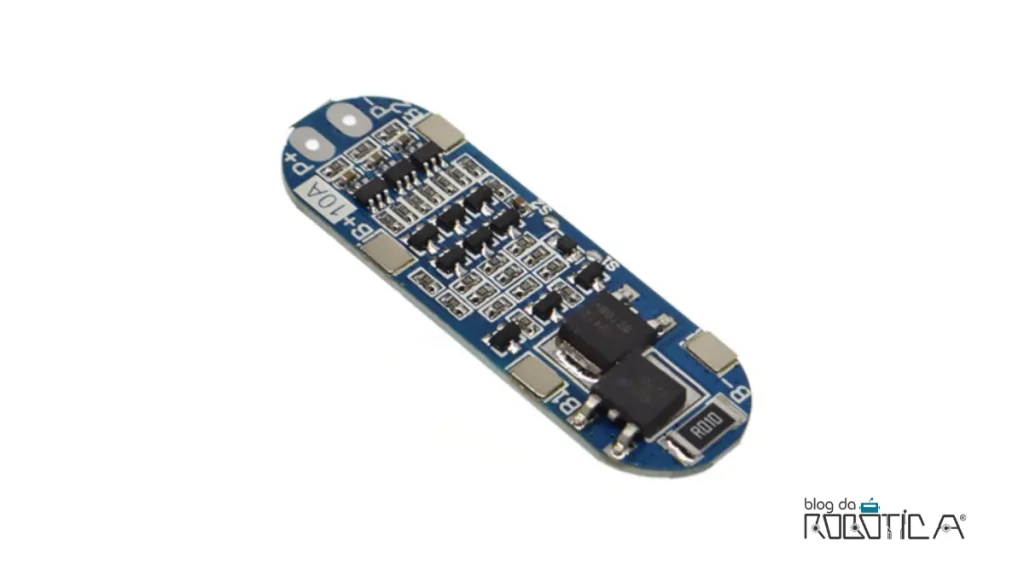

Imagem ilustrativa do módulo carregador de bateria de lítio BMS 3S.
Figura 1: Módulo carregador de bateria de lítio BMS 3S.

O módulo carregador de bateria de lítio BMS 3S é uma excelente opção para projetos de robôs, drones, Internet das Coisas e outros, visto que ao utilizá-lo não será necessário remover as baterias do circuito para carregá-las e todo processo de carga será feito pelo módulo.

A alimentação do módulo carregador de bateria de lítio BMS 3S deve ser feita por meio de uma fonte de 12,6V a 13V conectada através dos pinos de entrada P+ e P-. O carregamento das baterias será realizado por meio dos pinos B+ e B- e os balanceamentos pelos pinos B1 e B2.

Os pinos do módulo carregador de bateria de lítio BMS 3S encontram-se detalhados na Figura 2.

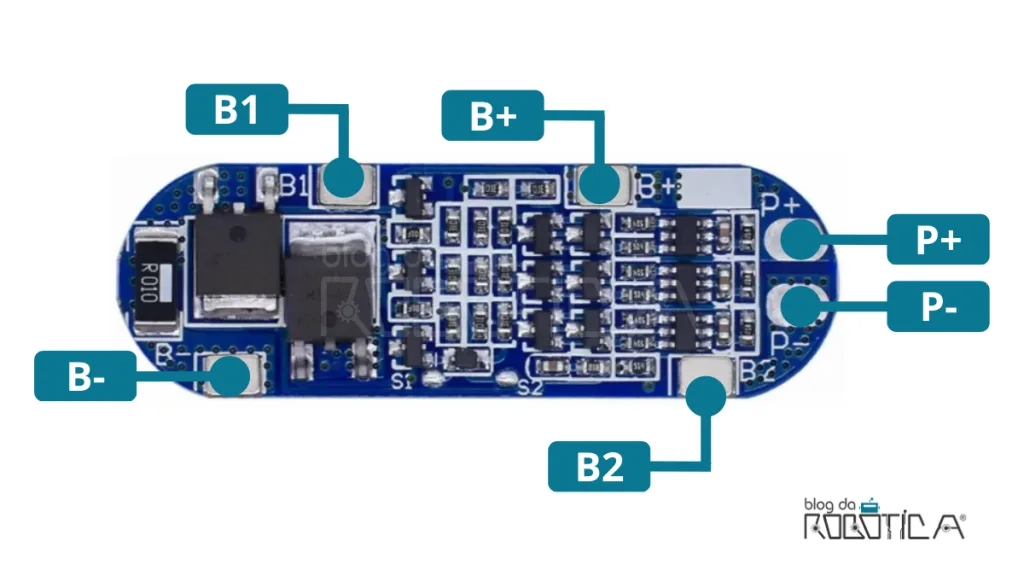

Imagem ilustrativa dos pinos do módulo carregador de bateria de lítio BMS 3S.
Figura 2: Pinos do módulo carregador de bateria de lítio BMS 3S.

Os pinos possuem as seguintes funções:

  • P+: Alimentação do módulo (12,6V ~ 13V);
  • P-: Aterramento do módulo (GND);
  • B+: Pino que deve ser conectado ao polo positivo da bateria para carregá-la;
  • B-: Pino que deve ser conectado ao polo negativo da bateria para carregá-la;
  • B1 e B2: Pinos responsáveis pelo balanceamento de carga entre as baterias.

IMPORTANTE: Para realizar o carregamento as três baterias deverão ser ligadas em série, ou seja, o polo positivo de uma deve ser conectado ao polo negativo da outra, conforme a Figura 3.

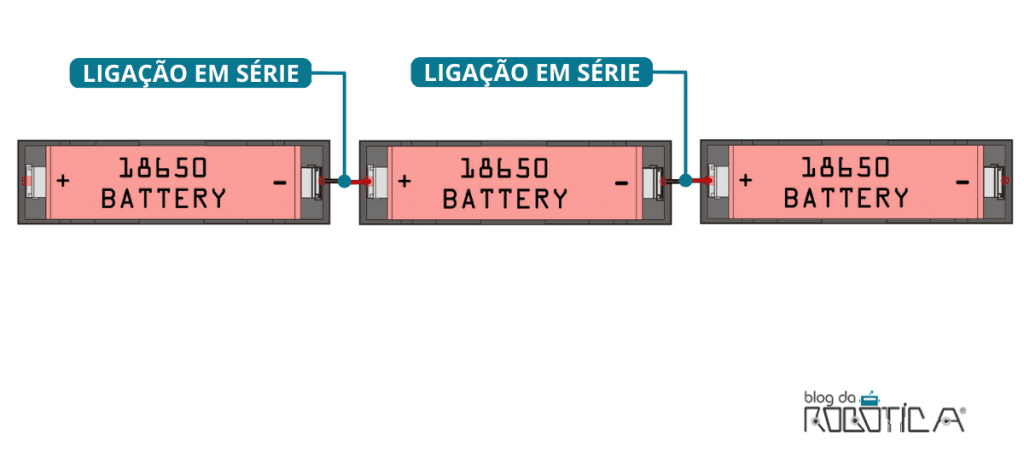

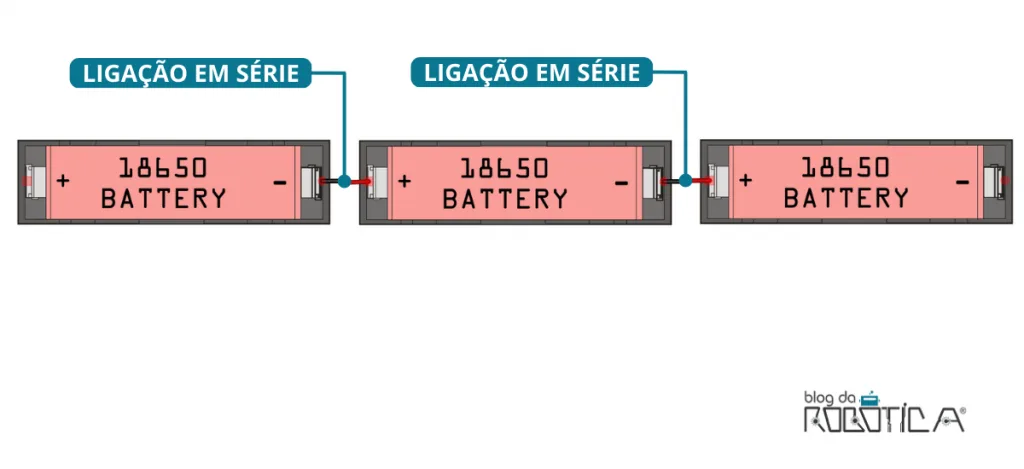

Imagem ilustrativa da ligação em série entre três baterias.
Figura 3: Ligação em série entre três baterias.

Agora que já conhecemos um pouco sobre módulo carregador de bateria de lítio BMS 3S.

MATERIAIS NECESSÁRIOS

ESQUEMÁTICO DE LIGAÇÃO

Monte atentamente o circuito da Figura 4.

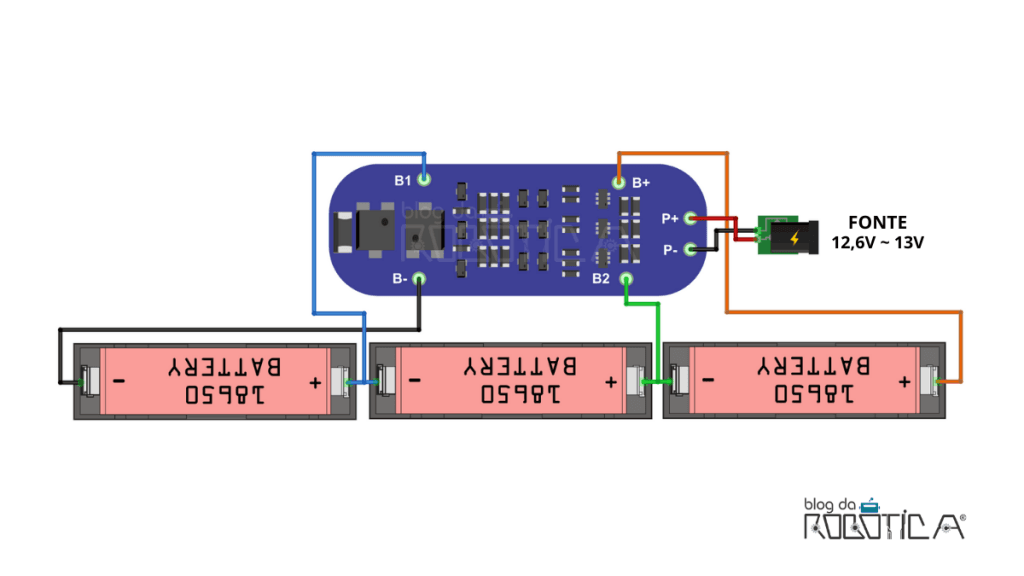

Imagem ilustrativa do circuito de ligação para carregamento de três baterias usando o módulo carregador de bateria de lítio BMS 3S.
Figura 4: Circuito de ligação para carregamento de três baterias usando o módulo carregador de bateria de lítio BMS 3S.

Ao montar o circuito observe os seguintes pontos:

  • O pino P+ deve ser alimentado por uma tensão de 12,6V ~ 13V;
  • O pino P- deve ser conectado ao GND da fonte;
  • O polo negativo da bateria 1 deve ser conectado ao pino B-;
  • O polo positivo da bateria 3 deve ser conectado ao pino B+;
  • O polo positivo da bateria 1 e o polo negativo da bateria 2 devem ser conectados em série e ao pino B1.
  • O polo positivo da bateria 2 e o polo negativo da bateria 3 devem ser conectados em série e ao pino B2.

OBSERVAÇÃO: Para que as três baterias possam carregar juntas é necessário que diferença de tensão entre elas seja de no máximo 0,1 V, por exemplo: Se a tensão da primeira bateria estiver 3,85V, então a segunda bateria deve ter uma tensão entre 3,75V a 3,95V. Caso a diferença seja maior que 0,1V o módulo poderá bloquear o carregamento.

Para alimentar o circuito de forma constante utilize os pinos P+ e P-. Nestes pinos o circuito terá a mesma tensão de alimentação do módulo ou a tensão fornecida pela bateria, quando o módulo estiver desconectado da fonte.

DICA: Para obter a tensão necessária para a alimentação do módulo carregador de bateria de lítio BMS 3S, você pode utilizar uma fonte de tensão de 12V em conjunto com um módulo regulador de tensão ajustável step up ao invés de uma fonte de bancada.

Espero ter ajudado,

Obrigado a todos e em caso de dúvidas deixe seu comentário abaixo!

Att. Jonas Souza
