Tutorial: Stranger Things Mensagem Wall com Arduino

Se você está iniciando no mundo Maker ou já está nele a algum tempo e ainda curte Séries, mais especificamente Stranger Things, então este tutorial é para você! Aprenda a desenvolver um projeto que foi elaborado com base na cena conhecida como “Alphabet Wall” de Stranger Things.

Olá pessoas, tudo bem com vocês? Depois de algum tempo sem postar vídeos tutoriais, venho trazer pra vocês um projeto muito interessante envolvendo Arduino, Android, Bluetooth e Eletrônica. Neste tutorial você aprenderá como escrever uma palavra ou frase pelo seu Smartphone e ela ser reproduzida através de 26 LED’s (cada um representa uma letra do alfabeto) que serão acesos de acordo com o que foi escrito. Este projeto foi desenvolvido por mim e com base na cena da Série Stranger Things em que o menino Wall se comunica com a mãe através de luzes colocadas na parede, cada uma indicando uma letra. O vídeo tutorial ficou com duração de quase 1 hora, mas adianto que vale a pena assistir porque cada passo foi muito bem detalhado, de forma que até mesmo pessoas sem conhecimento algum em eletrônica e programação possam reproduzi-lo. Sem mais delongas, fiquem com o vídeo:

Lista de materiais necessários:

• 1x Arduino Uno + Cabo
• 1x Módulo Bluetooth – HC-05
• 20x Jumpers Macho x Macho
• 20x Jumpers Macho x Fêmea
• 3x Transistor BC548
• 3x Resistor 10k Ohms
• 9x Resistor 220 Ohms

Downloads

• Arquivos utilizados no vídeo: link1

Vídeo Aula

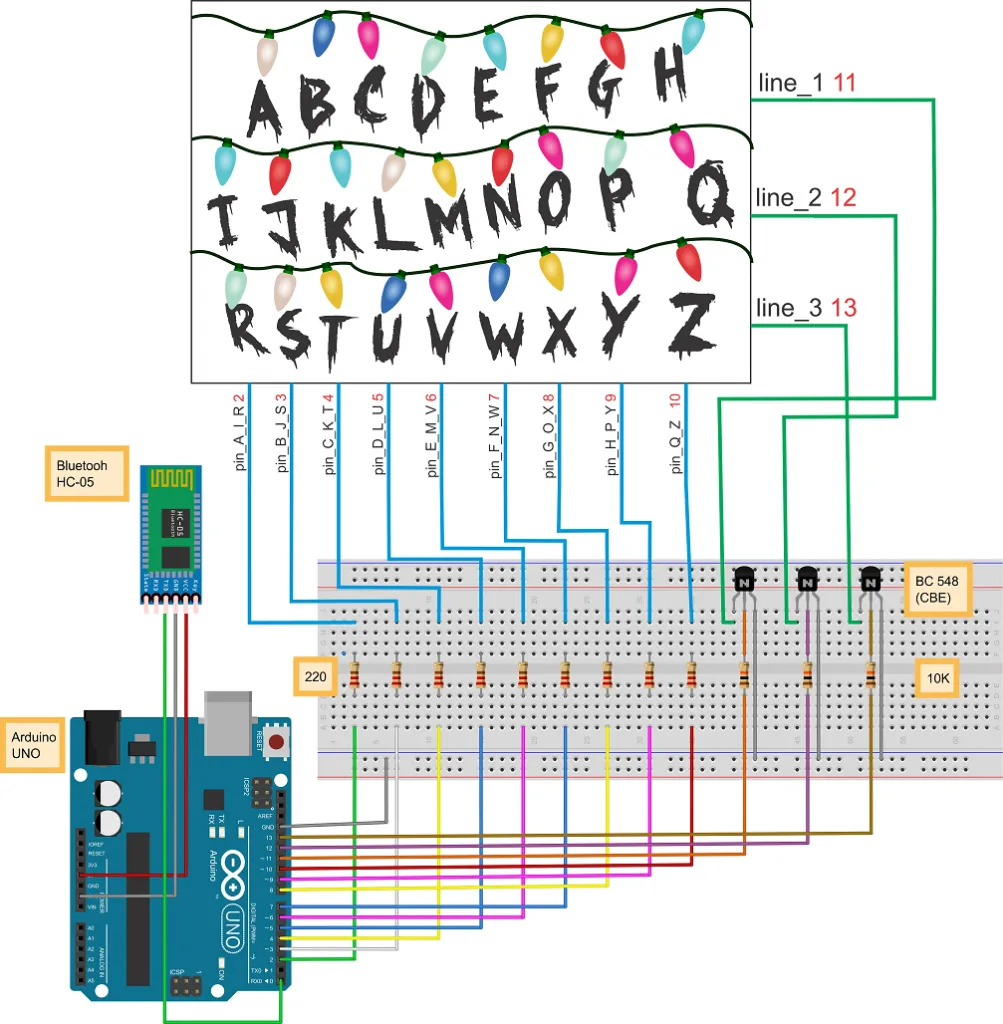

Esquemático

Código Fonte

/*
-------- Tutorial: Stranger Things Mensagem Wall com Arduino ------------
=========================================================================
==              BLOG DA ROBOTICA - www.blogdarobotica.com              ==
=========================================================================
Autor: Kleber Bastos
E-mail: contato@blogdarobotica.com
Fanpage: facebook.com/blogdarobotica
YouTube: youtube.com/user/blogdarobotica
*/
//Definição de Pinos
#define pin_A_I_R 2
#define pin_B_J_S 3
#define pin_C_K_T 4
#define pin_D_L_U 5
#define pin_E_M_V 6
#define pin_F_N_W 7
#define pin_G_O_X 8
#define pin_H_P_Y 9
#define pin_Q_Z   10
#define line_1    11
#define line_2    12
#define line_3    13
String text;                                                    //Variável do tipo string que receberá o texto
void setup() {
  Serial.begin(9600);                                           //Velocidade de comunicação
  pinMode(pin_A_I_R, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_B_J_S, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_C_K_T, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_D_L_U, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_E_M_V, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_F_N_W, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_G_O_X, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_H_P_Y, OUTPUT);                                   //Declarando o pino como saída
  pinMode(pin_Q_Z, OUTPUT);                                     //Declarando o pino como saída

  pinMode(line_1, OUTPUT);                                      //Declarando o pino como saída
  pinMode(line_2, OUTPUT);                                      //Declarando o pino como saída
  pinMode(line_3, OUTPUT);                                      //Declarando o pino como saída

  inicializationEffect();                                       //Chamada da Função responsável pelo efeito inicial
}
void loop() {

   receiveText();                                               //Chamada da função responsável por receber o texto digitado
}
//Função que recebe o texto diitado
void receiveText(){
  while(Serial.available() > 0){                                //Verifica se existe alguma informação na Serial
    char c = Serial.read();                                     //atribui cada caractere a variável c que é do tipo char
    if(c != '\n') text.concat(c);                               //verifica se a variável do tipo char recebeu uma quebra de linha que indica o fim da palavra ou frase e concatena todos os caracteres na String text
    delay(10);                                                  //aguarda 10 milissegundos
  }
  if(text.length() > 0){                                        //verifica se a string text tem tamanho maior que 0
    text.toUpperCase();                                         //transforma tudo que estiver na string text para maiúsculo
    executeEffect(text);                                        //chama a função executeEffect passando a string text como parâmetro
  }
  text = "";                                                    //limpa a string text
}
//Função responsável por ativar linha que recebe como parâmetro o número da linha
void lineActivation(int line){
  if(line == 1){                                                //verifica se a linha recebida como parâmetro é a linha 1 e se for:
      digitalWrite(line_2, LOW);                                //coloca a linha 2 em estado lógico baixo
      digitalWrite(line_3, LOW);                                //coloca a linha 3 em estado lógico baixo
      digitalWrite(line_1, HIGH);                               //coloca a linha 1 em estado lógico alto
  }else if (line == 2){                                         //verifica se a linha recebida como parâmetro é a linha 2 e se for:
      digitalWrite(line_1, LOW);                                //coloca a linha 1 em estado lógico baixo
      digitalWrite(line_3, LOW);                                //coloca a linha 3 em estado lógico baixo
      digitalWrite(line_2, HIGH);                               //coloca a linha 2 em estado lógico alto
  }else if(line == 3){                                          //verifica se a linha recebida como parâmetro é a linha 3 e se for:
      digitalWrite(line_1, LOW);                                //coloca a linha 1 em estado lógico baixo
      digitalWrite(line_2, LOW);                                //coloca a linha 2 em estado lógico baixo
      digitalWrite(line_3, HIGH);                               //coloca a linha 3 em estado lógico alto
  }
}
//Função responsável por ativar a letra e recebe como parâmetro a letra, tempo que ficará ligada e tempo que ficará desligada
void activateLetter(char letter, int on, int off){
   if(letter == 'A' or letter == 'I' or letter == 'R'){         //verifica se a letra recebida é A, I ou R
      digitalWrite(pin_A_I_R, HIGH);                            //coloca o pino responsável pelas letras A, I, R em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_A_I_R, LOW);                             //coloca o pino responsável pelas letras A, I, R em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'B' or letter == 'J' or letter == 'S'){         //verifica se a letra recebida é B, J ou S
      digitalWrite(pin_B_J_S, HIGH);                            //coloca o pino responsável pelas letras B, J, S em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_B_J_S, LOW);                             //coloca o pino responsável pelas letras B, J, S em nível lógico baixo
      delay(off);
   }else
   if(letter == 'C' or letter == 'K' or letter == 'T'){         //verifica se a letra recebida é C, K ou T
      digitalWrite(pin_C_K_T, HIGH);                            //coloca o pino responsável pelas letras C, K, T em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_C_K_T, LOW);                             //coloca o pino responsável pelas letras C, K, T em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'D' or letter =='L' or letter == 'U'){          //verifica se a letra recebida é D, L ou U
      digitalWrite(pin_D_L_U, HIGH);                            //coloca o pino responsável pelas letras D, L, U em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_D_L_U, LOW);                             //coloca o pino responsável pelas letras D, L, U em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'E' or letter == 'M' or letter == 'V'){         //verifica se a letra recebida é E, M ou V
      digitalWrite(pin_E_M_V, HIGH);                            //coloca o pino responsável pelas letras E, M, V em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_E_M_V, LOW);                             //coloca o pino responsável pelas letras E, M,  V em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'F' or letter == 'N' or letter == 'W'){         //verifica se a letra recebida é F, N, W
      digitalWrite(pin_F_N_W, HIGH);                            //coloca o pino responsável pelas letras F, N, W em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_F_N_W, LOW);                             //coloca o pino responsável pelas letras F, N,  W em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'G' or letter == 'O' or letter == 'X'){         //verifica se a letra recebida é G, O, X
      digitalWrite(pin_G_O_X, HIGH);                            //coloca o pino responsável pelas letras G, O, X em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_G_O_X, LOW);                             //coloca o pino responsável pelas letras G, O, X em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'H' or letter == 'P' or letter == 'Y'){         //verifica se a letra recebida é H, P, Y
      digitalWrite(pin_H_P_Y, HIGH);                            //coloca o pino responsável pelas letras H, P,  Y em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_H_P_Y, LOW);                             //coloca o pino responsável pelas letras H, P,  Y em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }else
   if(letter == 'Q' or letter == 'Z'){                          //verifica se a letra recebida é Q OU Z
      digitalWrite(pin_Q_Z, HIGH);                              //coloca o pino responsável pelas letras Q, Z em nível lógico alto
      delay(on);                                                //mantém o pino em nível lógico alto durante o tempo que foi determinado no parâmetro da função
      digitalWrite(pin_Q_Z, LOW);                               //coloca o pino responsável pelas letras Q, Z em nível lógico baixo
      delay(off);                                               //mantém o pino em nível lógico baixo durante o tempo que foi determinado no parâmetro da função
   }
}
//Função responsável por executar o efeito de acender as luzes reespectivas às letras da palavra contida na string text
void executeEffect(String text){
  for(int i = 0; i < text.length(); i++){                       //laço responsável por percorrer toda os caracteres contidos na string text (text.length retorna o tamanho da string text)
    switch(text[i]){                                            //verifica se o caractere que está na posição i é:
      case 'A':                                                 //caso seja o caractere A
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('A', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra A, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'B':                                                 //caso seja o caractere B
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('B', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra B, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'C':                                                 //caso seja o caractere C
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('C', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra C, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'D':                                                 //caso seja o caractere D
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('D', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra D, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'E':                                                 //caso seja o caractere E
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('E', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra E, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'F':                                                 //caso seja o caractere F
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('F', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra F, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'G':                                                 //caso seja o caractere G
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('G', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra G, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'H':                                                 //caso seja o caractere H
        lineActivation(1);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 1
        activateLetter('H', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra H, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'I':                                                 //caso seja o caractere I
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('I', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra I, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'J':                                                 //caso seja o caractere J
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('J', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra J, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'K':                                                 //caso seja o caractere K
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('K', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra K, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'L':                                                 //caso seja o caractere L
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('L', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra L, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'M':                                                 //caso seja o caractere M
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('M', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra M, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'N':                                                 //caso seja o caractere N
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('N', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra N, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'O':                                                 //caso seja o caractere O
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('O', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra O, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'P':                                                 //caso seja o caractere P
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('P', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra P, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'Q':                                                 //caso seja o caractere Q
        lineActivation(2);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 2
        activateLetter('Q', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra Q, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'R':                                                 //caso seja o caractere R
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('R', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra R, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'S':                                                 //caso seja o caractere S
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('S', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra S, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'T':                                                 //caso seja o caractere T
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('T', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra T, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'U':                                                 //caso seja o caractere U
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('U', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra U, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'V':                                                 //caso seja o caractere V
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('V', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra V, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'W':                                                 //caso seja o caractere W
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('W', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra W, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'X':                                                 //caso seja o caractere X
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('X', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra X, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'Y':                                                 //caso seja o caractere Y
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('Y', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra Y, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;
      case 'Z':                                                 //caso seja o caractere A
        lineActivation(3);                                      //chama a função responsável por ativar linha e passa como parâmetro a linha 3
        activateLetter('Z', 1000, 200);                         //chama a função responável por ativar a letra, passando como parâmetro a letra Z, tempo de 1000 milissegundos para ficar ligada e de 200 milissegundos desligada
      break;

      case ' ':                                                 //caso seja o caractere espaço em branco
        delay(1000);                                            //aguarda um tempo de 1000 milissegundos
      break;
    }
  }
}
//Função responsável pelo efeito de inicialização
void inicializationEffect(){
  lineActivation(1);                                            //ativa a linha 1
  activateLetter('A', 100, 10);                                 //ativa a letra A por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('B', 100, 10);                                 //ativa a letra B por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('C', 100, 10);                                 //ativa a letra C por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('D', 100, 10);                                 //ativa a letra D por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('E', 100, 10);                                 //ativa a letra E por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('F', 100, 10);                                 //ativa a letra F por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('G', 100, 10);                                 //ativa a letra G por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('H', 100, 10);                                 //ativa a letra H por 100 milissegundos e desliga por 10 milissegundos

  lineActivation(2);                                            //ativa a linha 2
  activateLetter('I', 100, 10);                                 //ativa a letra I por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('J', 100, 10);                                 //ativa a letra J por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('K', 100, 10);                                 //ativa a letra K por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('L', 100, 10);                                 //ativa a letra L por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('M', 100, 10);                                 //ativa a letra M por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('N', 100, 10);                                 //ativa a letra N por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('O', 100, 10);                                 //ativa a letra O por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('P', 100, 10);                                 //ativa a letra P por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('Q', 100, 10);                                 //ativa a letra Q por 100 milissegundos e desliga por 10 milissegundos
  lineActivation(3);                                            //ativa a linha 3
  activateLetter('R', 100, 10);                                 //ativa a letra R por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('S', 100, 10);                                 //ativa a letra S por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('T', 100, 10);                                 //ativa a letra T por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('U', 100, 10);                                 //ativa a letra U por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('V', 100, 10);                                 //ativa a letra V por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('W', 100, 10);                                 //ativa a letra W por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('X', 100, 10);                                 //ativa a letra X por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('Y', 100, 10);                                 //ativa a letra Y por 100 milissegundos e desliga por 10 milissegundos
  activateLetter('Z', 100, 10);                                 //ativa a letra Z por 100 milissegundos e desliga por 10 milissegundos
}

Não funcionou? Tem dúvidas? Deixe sua dúvida abaixo que assim que possível iremos responder.

Obrigado!

Atenciosamente, Kleber Bastos.
