Instalando Driver Serial para Arduinos com chip CH340
Ola Galera do Blog da Robótica!! Neste tutorial vamos aprender a identificar e a instalar o Driver para o conversor USB CH340 ou CH340G.
Este driver é comumente encontrado nas novas versões compatíveis do Arduino desde a versão Nano até a versão Mega, modelos de conversores USB/Serial e algumas versões da placa ESP8266! Veio para substituir a opção do FTDI na qual apresentava problemas com falsificação. O CH340 também possui um custo mais baixo de produção reduzindo o preço final do produto.

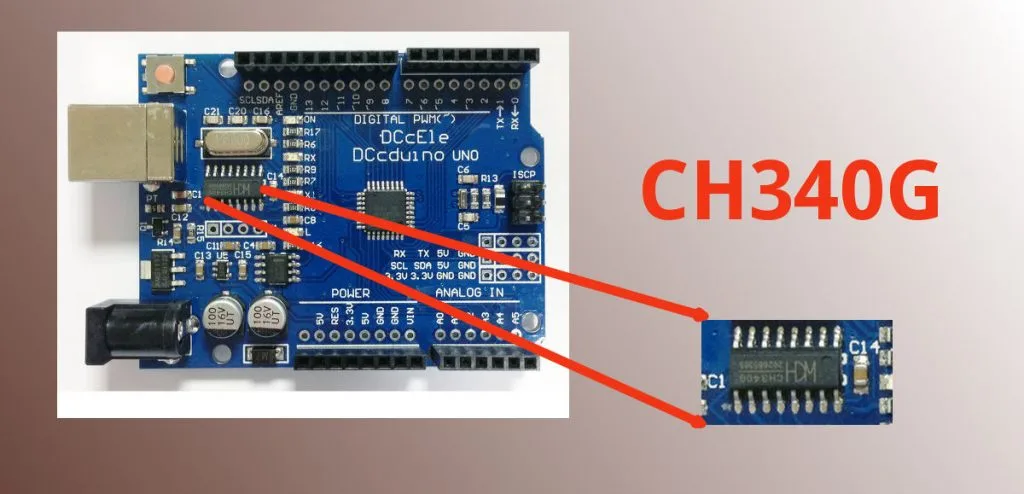

Abaixo vemos que é visualmente fácil identificar se uma placa possui ou não esse conversor USB p/ Serial.

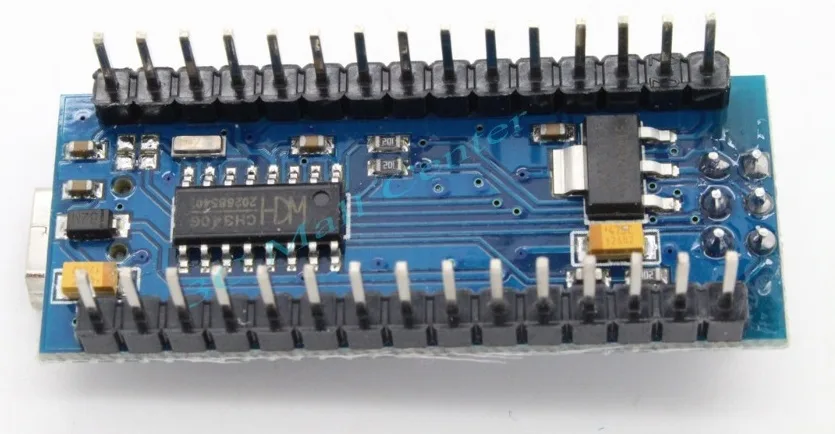

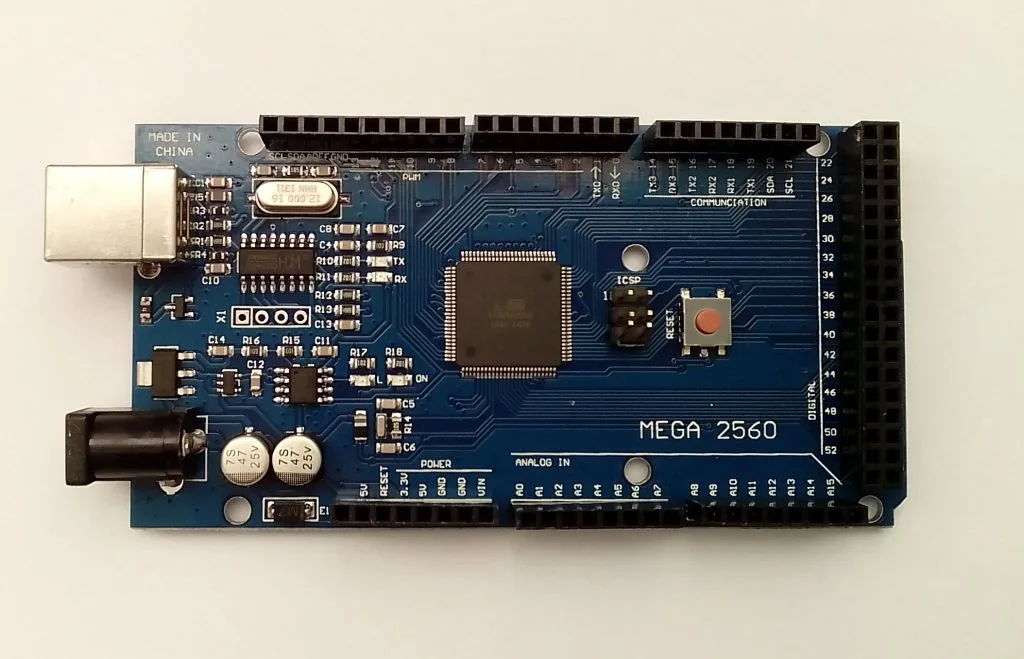

Outros produtos que utilizam a mesma interface USB/Serial:
O que acontece quando uma pessoa acaba de comprar e conecta seu Arduino no computador é que o mesmo não consegue o identificar, isso ocorre pelo fato do conversor ser novo no mercado e nem o Arduino nem o Windows tem seu driver nativo no sistema! Por isso é necessário que o processo de instalação seja manual !!
Primeiro conecte seu Arduino ao seu computador. Segundo para saber se o seu windows está identificando o Arduino é necessário acessar seu gerenciador de dispositivos. Uma opção para se chegar neste painel é pressionar as teclas “windows + r” assim abrirá o menu executar e neste menu digitar ” mmc devmgmt.msc ” sem as aspas, como se pode ver na imagem abaixo:
Após digitar esse comando deve-se abrir a janela abaixo:
Ao encontrarmos nesta tela percebemos logo a falta do driver para a interpretação do dispositivo ao se ver o desenho de uma placa amarela com o sinal de “!” antes do nome. Para resolvermos esse problema é muito simples basta baixar o driver abaixo e executá-lo:
- Download Driver CH340 para WINDOWS 10, 8, 7 e abaixo: link1
- Download Driver CH340 para WINDOWS 11: link1
Após baixar o arquivo e clicar duas vezes logo se apresentará a tela abaixo:
Basta apenas clicar na opção Install e pronto! Seu Arduino está pronto para o uso, veja que ao abrir a IDE de programação do Arduino o mesmo agora apresenta uma nova porta COM correspondente a porta na qual o seu Arduino está conectado!
NÃO DEU CERTO? Talvez o chip da sua placa não seja o CH340 e sim FTDI, se for, instale o driver FTDI clicando aqui.
Obrigado a todos e qualquer dúvida só deixar nos comentários abaixo!
