Como utilizar o display OLED 128×64 gráfico 0.96″ I2C com Arduino

O display OLED é uma excelente ferramenta para criar interações entre o usuário e a máquina, permitindo a exibição de textos, números e até imagens, tudo controlado por um microcontrolador.

Figura 1: Display OLED 128×64

Embora seja compacto, o display OLED 128×64 oferece uma excelente resolução e, ao contrário de outros displays tradicionais, consome menos energia, pois não utiliza backlight.

Além disso, sua comunicação com os microcontroladores é facilitada pela tecnologia I2C, o que permite a transmissão de dados de forma eficiente e possibilita a criação de circuitos mais simples e econômicos.

O display possui 4 pinos: VCC, GND, SCL e SDA, conforme mostrado na Figura 2.

Pinos do Display OLED 128x64
Figura 2: Pinos do Display OLED 128×64

Cada pino tem a seguinte função:

  • VCC: Pino de alimentação do módulo. Deve ser conectado à uma fonte de alimentação entre 3 e 5 Volts;
  • GND: Pino de aterramento (0V);
  • SDA: Pino de dados serial I2C;
  • SCL: Pino de relógio I2C, responsável por sincronizar a troca de dados.

MATERIAIS NECESSÁRIOS:

1x Arduino UNO Atmega328;
1x Cabo USB Tipo A-B compatível com Arduino UNO;
1x Display Oled 128×64 gráfico I2C Serial 0.96”;
1x Protoboard;
Jumpers Macho x Macho.

ESQUEMÁTICO DE LIGAÇÃO DOS COMPONENTES:

Inicialmente, certifique-se de que a sua placa Arduino esteja desligada. Em seguida, monte o circuito da Figura 3 utilizando a protoboard, jumpers, Arduino e o Display Gráfico 128×64.

Esquemático de Ligação entre o Arduino e o Display OLED 128x64
Figura 3: Esquemático de Ligação entre o Arduino e o Display OLED 128×64

Ao montar seu circuito na protoboard preste atenção nos seguintes pontos:

  • O pino VCC do Display deve ser alimentado com o 5V do Arduino;
  • O pino GND do Display deve ser conectado ao pino GND do Arduino;
  • O pino SCL do Display deve ser conectado à porta analógica A5 do Arduino;
  • O pino SDA do Display deve ser conectado à porta analógica A4 do Arduino.

ELABORANDO O CÓDIGO:

Neste projeto, faremos uso da biblioteca “Adafruit_SSD1306.h” para facilitar a passagem de dados para o display e a biblioteca “Wire.h” para realizar a comunicação I2C entre o Arduino e display.

A biblioteca “Adafruit_SSD1306.h”” pode ser instalada na própria Arduino IDE, por meio do atalho “Ctrl + Shift + I”, que irá abrir o gerenciador de biblioteca, então basta pesquisar por Adafruit_SSD1306” e clicar em instalar, conforme mostrado na Figura 4.

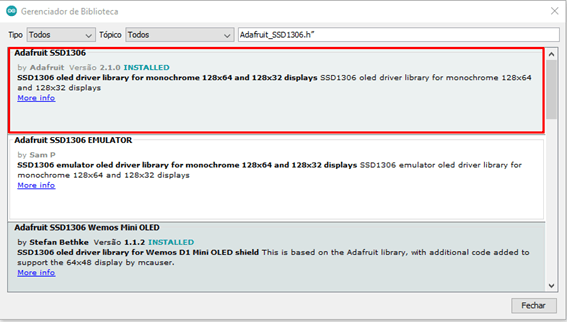

Instalação da biblioteca Adafruit_SSD1306.h na Arduino IDE
Figura 4: Instalação da biblioteca Adafruit_SSD1306.h na Arduino IDE

Após isto, vamos entender a lógica de programação:

  1. Incluir as bibliotecas: Iniciaremos o código incluindo as bibliotecas “Adafruit_SSD1306.h” e “Wire.h”, por meio das instruções #include Adafruit_SSD1306.h > e #include <Wire.h>.
  1. Declarar o objeto que será utilizado para chamar as instruções da biblioteca “Adafruit_SSD1306.h”;
    Foi declarado o objeto displayLED, que será utilizado para chamar os comandos da biblioteca Adafruit_SSD1306.h.
  1. Iniciar o funcionamento das bibliotecas wire e Adafruit_SSD1306.h: Por meio das funções “Wire.begin()” e “displayLED.begin()” serão inicializados a biblioteca “wire” e a biblioteca “Adafruit_SSD1306.h.”, respectivamente.
  1. Definir propriedades da mensagem que será mostrada no display: Para configurar o texto que será mostrado em loop no display, devemos utilizar as seguintes funções da biblioteca Adafruit_SSD1306.h:
  • displayLED.setTextColor(): Função que define a cor das letras da mensagem;
  • displayLED.setTextSize(): Função que define o tamanho da fonte da mensagem;
  • displayLED.setCursor(): Função que define a coordenada do local onde a mensagem aparecerá no display;
  • displayLED.print(): Função que envia o texto que for escrito para o display, funciona de maneira semelhante ao Serial.print;
  • displayLED.display(): Função que confirma a escrita no display.

Ao final, o Sketch deste projeto ficará da seguinte maneira:

#include <Wire.h> //Inclusão da biblioteca wire
#include <Adafruit_SSD1306.h> //Inclusão da biblioteca Adafruit_SSD1306.h

Adafruit_SSD1306 displayLED; //Criação do objeto displayLED, que será chamado para realizar as intruções da biblioteca Adafruit_SSD1306.h

void setup() {
  Wire.begin(); //Inicia a biblioteca Wire
  displayLED.begin(); //Inicia o display OLED
  displayLED.clearDisplay(); //Limpa as mensagens do display
}

void loop() {
  displayLED.setTextColor(WHITE); //Define a cor das letras, mas no nosso exemplo o display é Azul, então independente da cor que for colocada neste campo as letras ficarão azul. Por padrão deixe WHITE.
  displayLED.setTextSize(1); //Define o tamanho da letra
  displayLED.setCursor(10, 12); //Define o local(Horizontal e vertical), de onde irá aparecer a mensagem no display.
  displayLED.print("Blog da Robotica");//Envia mensagem para o display
  displayLED.display();//Confirma a escrita no display

  delay(1500); //Tempo de espera de 1500 milissegundos

  displayLED.clearDisplay(); //Limpa a mensagem do display
  displayLED.setCursor(7, 12); //Define um novo local para a próxima mensagem do display
  displayLED.print("Blogdarobotica.com"); //Envia mensagem para o display
  displayLED.display(); //Confirma a escrita no display

  delay(1500); //Tempo de espera de 1500 milissegundos

  displayLED.clearDisplay(); //Limpa a mensagem do display
}

Vídeo Demonstrativo – Display OLED 128×64 com Arduino

Espero que tenha gostado deste tutorial. Em caso de dúvidas deixe seu comentário abaixo.
