Como utilizar o Módulo Sensor de distância Laser VL53I0X Com Arduino

O sensor de distância laser VL53L0X é uma excelente opção para projetos que envolvem medições precisas de distâncias em uma variedade de aplicações. Ideal para robótica, esse sensor pode ser usado para detectar obstáculos e ajudar robôs a navegar de forma autônoma. Em sistemas de segurança, ele pode ser integrado para medir a proximidade de objetos e ativar alarmes ou outras respostas automáticas. Para automação residencial, pode ser utilizado em dispositivos como portas automáticas ou sistemas de controle de presença. Além disso, o VL53L0X é útil em medições de nível em tanques e reservatórios, sem a necessidade de contato físico.

Neste tutorial você aprenderá de forma simples como fazer a medição da distância para que possa usar esta informação no seu projeto.

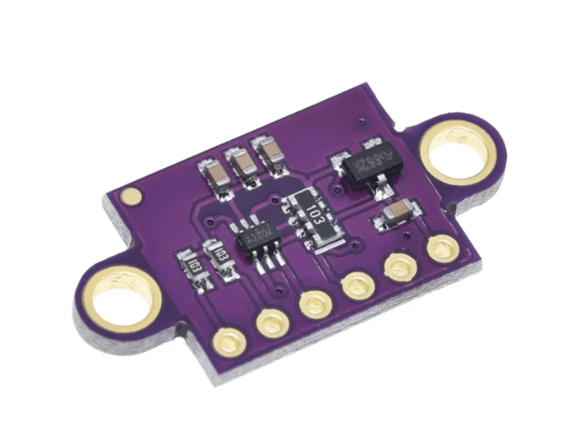

Figura 1: Visão geral do Módulo Sensor de Distância Laser VL53L0X

O funcionamento do sensor é baseado no princípio de reflexão do laser. O sensor emite um feixe de laser não visível, que se reflete ao atingir um objeto, retornando ao sensor. Com isso, o módulo consegue cronometrar o tempo em que a onda demorou para ir até o objeto e voltar, restando apenas usar esses dados na fórmula matemática de distância mostrada na equação abaixo:

O número 2 no denominador representa a ida e volta do laser.
Com os dados de distância obtidos, o módulo realiza comunicação I2C pra realizar a passagem de dados para o microcontrolador conectados, assim o usuário pode ter acesso aos dados e controlá-los.

O Módulo possui 6 pinos, sendo eles: VIN, GND, SCL, SDA, GPI01, XSHUT, conforme mostrado na Figura 2:

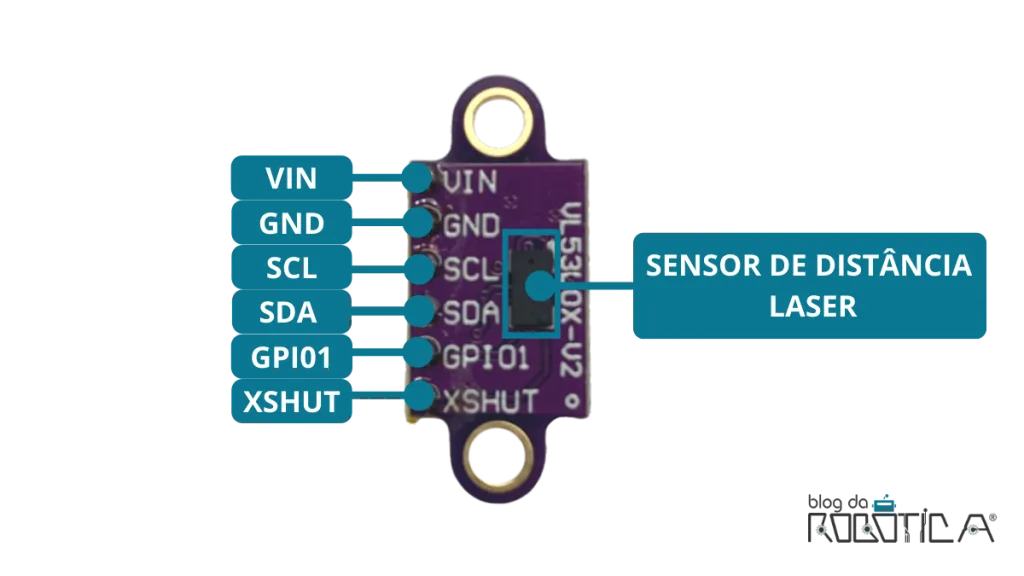

Figura 2: Pinos do Módulo sensor de distância laser VL53I0X

Cada pino possui a seguinte função:

  • Vin (Pino de alimentação): Deve ser alimentado com uma tensão entre 3,3 e 5,5 Volts, fornecendo energia ao módulo;
  • GND: Pino de aterramento do circuito(0V);
  • SCL: Pino relógio serial I2C;
  • SDA: Pino de dados serial I2C;
  • GPIO1: Pino de interrupção;
  • XSHUT: Pino de desligamento do sensor.

MATERIAIS NECESSÁRIOS

1x Arduino UNO Atmega328;
1x Cabo USB Tipo A-B compatível com Arduino UNO;
1x Módulo Sensor de Distância Laser Vl53l0x;
1x Protoboard;
Jumpers Macho x Macho.

ESQUEMÁTICO DE LIGAÇÃO DOS COMPONENTES

Inicialmente, certifique-se que a sua placa Arduino esteja desligada. Em seguida, monte o circuito da Figura 3 utilizando o Módulo sensor Vl53I0x, Arduino e jumpers.

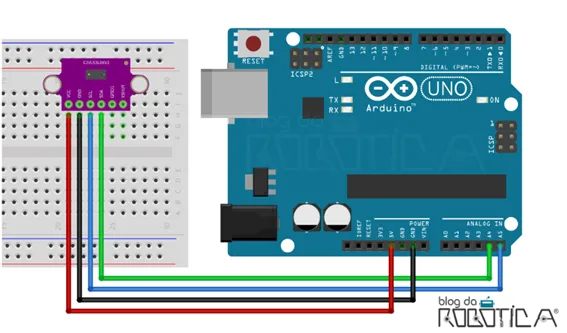

Figura 3: Circuito para medir distâncias de objetos utilizando o sensor Vl53l0x

Ao montar seu circuito na protoboard preste atenção nos seguintes pontos:

  • O pino VIN do módulo deve ser alimentado com o 5V do Arduino;
  • O pino GND do módulo deve ser conectado ao pino GND do Arduino;
  • O pino SDA do módulo deve ser conectado à porta analógica A4 do Arduino;
  • O pino SCL do módulo deve ser conectado à porta analógica A5 do Arduino.

ELABORANDO O CÓDIGO

Após a montagem do circuito, vamos a programação do Sketch.
Neste projeto, faremos uso da biblioteca “Adafruit_VL53L0X.h” para facilitar a leitura de dados e medição de distâncias do módulo sensor VL53L0X.h.

 A biblioteca “Adafruit_VL53L0X.h” pode ser instalada na própria Arduino IDE, por meio do atalho “crtl + shift + i”, que irá abrir o gerenciador de biblioteca, então basta pesquisa por Adafruit_VL53L0X e clicar em instalar, conforme mostrado na Figura 4.

Figura 4: Instalação biblioteca Adafruit_VL53L0X.h

Após isto, vamos entender a lógica de programação:

1- Incluir as bibliotecas: Iniciaremos o código incluindo a biblioteca “Adafruit_VL53L0X.h”, por meio da instrução #include < Adafruit_VL53L0X.h>

2- Declarar o objeto que será utilizado para chamar as instruções da biblioteca “Adafruit_VL53L0X.h”: O objeto Vl53l0x foi declarado para ser usado em comandos que envolvem a biblioteca “Adafruit_VL53L0X.h”.

3- Iniciar a comunicação serial e o módulo sensor: Por meio da instrução “Serial.begin(115200)”, inicia-se a comunicação serial com uma taxa de dados de 115200 bps (bits por segundo), que é adequada para comunicação rápida entre o Arduino e a IDE. Para inicializar as configurações iniciais de interface e hardware do módulo, foi utilizado a função Vl5310x.begin().

4- Declarar o objeto que será utilizado para chamar as instruções de cálculo de medida: Foi declarado o objeto measure, que será chamado para realizar testes, calibragem e medições de distância do sensor.

5- Medição de distâncias: Para saber as medidas de distâncias de um objeto encontradas, deveremos utilizar a utilizamos a estrutura condicional if-else (se-senão).

  • Se o sensor detectar um objeto dentro do seu alcance, será calculado os valores de distância em milímetros por meio da chamada “measure.RangeMilliMeter”.
    O valor encontrado será dado em milímetros, logo para saber o valor em outras unidades de medidas precisaremos fazer conversões. Neste projeto, dividiremos os valores de milímetro por 10, para obter os valores em centímetros.
  • Se não for detectado nenhum objeto no alcance do sensor, será enviado para o monitor serial que o objeto está fora de alcance.

6- Enviar os dados obtidos para o monitor serial: Para que o usuário tenha acesso aos dados obtidos é necessário que os valores sejam enviados para o monitor serial da Arduino IDE. Para isso é necessário a utilização das instruções:

  • Serial.println(centimetros);
  • Serial.print(milimetros);

Ao final, o Sketch deste projeto ficará da seguinte maneira:

#include <Adafruit_VL53L0X.h>//Inclusão da biblioteca Adafruit_VL53L0X.h

Adafruit_VL53L0X Vl53l0x = Adafruit_VL53L0X(); //Criação do objeto Vl53l0x , que será chamado para realizar as instruções da biblioteca Adafruit_VL53L0X.h

float milimetros; //Variavel que irá armazenar a distância medida em milímetros pelo módulo sensor
float centimetros; //Variavel que irá armazenar a distancia medida em centimetros pelo módulo sensor

void setup() {
  Serial.begin(115200); //Inicia a comunicação serial com velocidade de dados em 115200
  Vl53l0x.begin(); //Configura a interface I2C e o hardware do módulo VL53L0X e sua biblioteca.
}

void loop() {
  VL53L0X_RangingMeasurementData_t measure; //Objeto que será responsavel por realizar as medições de distancia do módulo
  Vl53l0x.rangingTest(&measure, false); //Teste de funcionamento do sensor
  if (measure.RangeStatus != 4) {  //Verifica se existe algum objeto a frente do sensor para ser medido
    milimetros = measure.RangeMilliMeter; //Calcula a distancia do objeto em milimetros e armazena na variavel milimetros.
    Serial.print("Distância (mm): "); //Envia mensagem para o monitor serial
    Serial.print(milimetros); //Envia o valor da distancia em milimetros encontrado pelo sensor
    centimetros = milimetros/10; //Realiza a conversao da distancia em milimetros para centimetros
    Serial.print(" Distância (cm): "); //Envia mensagem para o monitor serial
    Serial.println(centimetros); //Envia o valor de distancia em centimentros encontrado na conversão
  } else { //Se n for detectado nenhum objeto na area de alcance do sensor....
    Serial.println(" fora de alcance "); //Envia mensagem para o monitor serial
  }
  delay(100); //tempo de espera de 0,1 segundos entre cada leitura.
}

Com o código compilado, basta abrir o monitor serial para ter acesso aos valores de milímetros e centímetros medidos pelo sensor, conforme mostra no Figura 5.

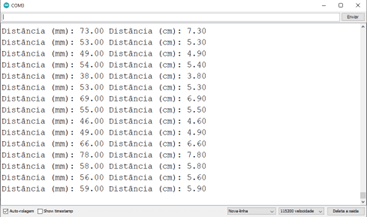

Figura 5: Distâncias medidas em Milímetros e Centímetros

Espero que tenha gostado deste tutorial. Em caso de dúvidas deixe seu comentário abaixo.

Atenciosamente, Kleber Bastos.
