Conheça o módulo relé temporizador 35238-MP

O módulo relé temporizador 35238-MP é um módulo relé de atraso programável usado para terminar funções após um certo tempo pré-definido.

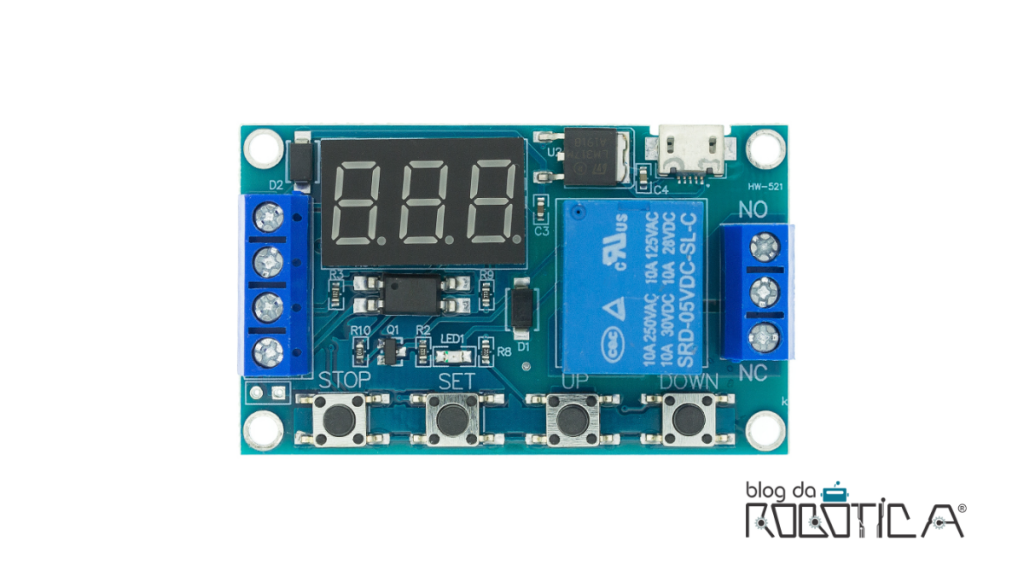

Figura 1: Módulo relé temporizador 35238-MP.

O módulo relé temporizador possui bornes para alimentação e trigger, entrada micro USB e um borne de saída do relé, conforme a Figura 2.

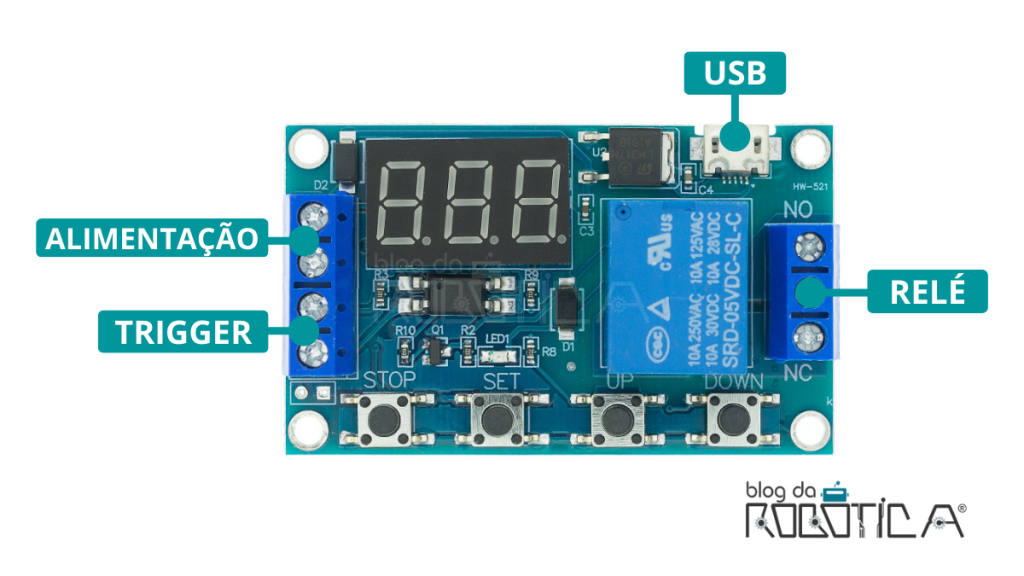

Figura 2: Entradas e saídas do módulo relé temporizador 35238-MP.

No lado esquerdo do temporizador está o borne de alimentação com os pinos VCC e GND. A alimentação do módulo pode ser feita com uma fonte com tensão entre 6 V e 30 V de corrente contínua. Também está o borne trigger que pode ser utilizado para acionamento do módulo por meio de um sinal externo vindo de um microcontrolador ou outro dispositivo. O sinal trigger pode variar entre 3 V e 24 V.

OBSERVAÇÃO: A alimentação do módulo também pode ser realizada via cabo micro USB com fonte de alimentação de 5V.

No lado direito do temporizador está o borne de saída do relé com os pinos NO (normalmente aberto), COM (comum) e NC (normalmente fechado).

O módulo conta também com um display e LED indicativo e para configuração do seu modo de operação há os botões STOP, SET, UP e DOWN, conforme a Figura 3.

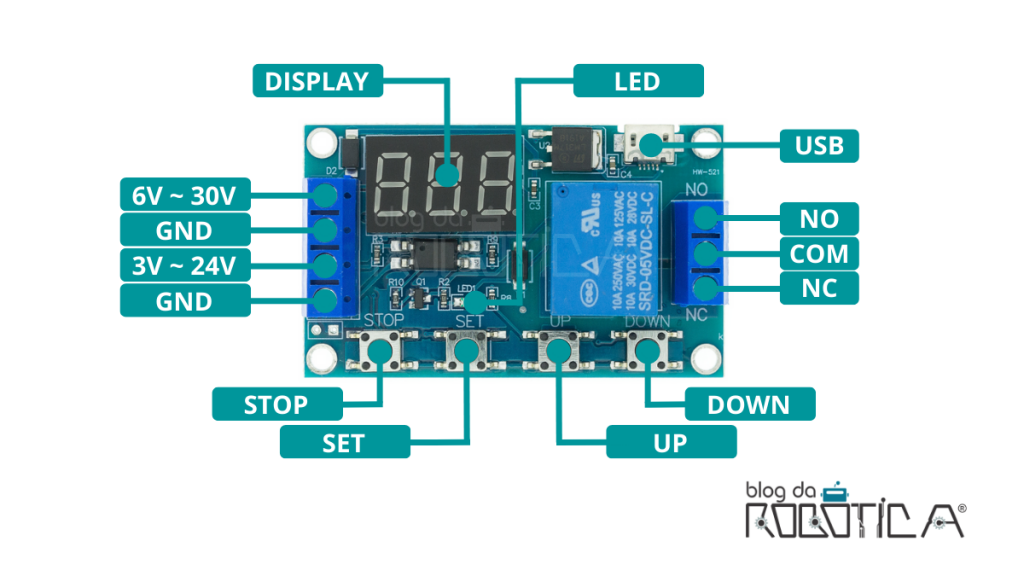

Figura 3: Pinos, componentes e botões do módulo relé temporizador 35238-MP.

O LED indica unicamente se o relé está ligado (LED ON) ou desligado (LED OFF).

O display exibe os modos de configuração e operação do módulo, bem como o seu próprio modo de funcionamento. As siglas exibidas significam:

  • OP: Tempo do relé em operação (LIGADO);
  • CL: Tempo do relé sem operação (DESLIGADO);
  • LOP: Repetições (CICLOS);
  • OD: Display sempre ativo (LIGADO);
  • CP: Display em modo de suspensão (DESLIGADO).

O módulo relé temporizador 35238-MP possui vários modos de funcionamento. Para alterar o modo de funcionamento do módulo pressione o botão SET por 3 segundos. Pressione os botões UP e DOWN para percorrer os parâmetros de P1.1 a P4. A Tabela 1 descreve cada um dos modos de funcionamento.

Modo Descrição
P1.1O sinal Trigger é aceito apenas uma vez. Inicia o temporizador OP com o relé ligado;
Trigger ONP1.2O primeiro sinal Trigger recebido inicia o temporizador OP com o relé ligado.
O segundo sinal reinicia o temporizador, mas não desliga o relé.
P1.3O primeiro sinal Trigger recebido inicia o temporizador OP com o relé ligado.
O segundo sinal reinicia o temporizador e desliga o relé;
Atraso ONP2.1O Trigger sinal inicia o temporizador CL e o relé no estado desligado.
Logo após, inicia o temporizador OP e o relé no estado LIGADO.
P2.2O primeiro sinal Trigger recebido inicia o temporizador CL e o relé no estado desligado.
Logo após, inicia o temporizador OP e o relé no estado LIGADO.
O segundo sinal reinicia o temporizador e desliga o relé.
Intervalo (ON/OFF)P3.1O primeiro sinal Trigger inicia o ciclo. O segundo sinal para o temporizador e desliga o atraso.
A quantidade de ciclo é definida pelo parâmetro (LOP).
P3.2O ciclo começa quando o temporizador é ligado. A quantidade de ciclo é definida pelo parâmetro (LOP).
Atraso OFFP4 O temporizador OP começa com o relé ligado quando o sinal Trigger é removido.
O temporizador é redefinido quando o sinal Trigger é enviado.
Tabela 1: Modos de funcionamento do módulo relé temporizador 35238-MP.

A indicação dos pontos no display é utilizada para definir o intervalo que será levado em consideração no temporizador, conforme é mostrado na Tabela 2.

DisplayDescrição
8.8.8.: Apenas o ponto da direita ligado: intervalo de 1 a 999 segundos;
8.8.8.: Apenas o ponto do meio ligado: intervalo de 0,1 segundo a 99,9 segundos;
8.8.8.: Todos os pontos ligados: intervalo de 1 a 999 minutos.
Tabela 2: Indicação dos pontos no Display.

 Para alterar a indicação é necessário usar o  botão STOP.

EXEMPLO DE LIGAÇÃO DO TEMPORIZADOR

O módulo relé temporizador 35238-MP pode ser utilizado para acionamento de cargas de corrente contínuas (10A 30VDC/ 10A 28VDC) ou alternadas (10A 250VAC/ 10A 125VAC). A montagem do circuito para acionamento de cargas alternadas exigem maior atenção. Desta forma, faça todas as ligações com o circuito completamente desligado e verifique cada uma das ligações antes de testar, a fim de evitar qualquer possibilidade de curto-circuito ou choque. Caso você não possua experiência com esse tipo de montagem contrate um eletricista.

RELÉ NORMALMENTE ABERTO

O relé normalmente aberto não permite a passagem de corrente elétrica, mantendo a carga desligada até o momento em que o relé é energizado (OP). Neste tipo de ligação, um dos fios carga (motor, lâmpada ou outro dispositivo) deve ser conectado ao NO (normalmente aberto) do relé. Um dos fios da tomada deve ser conectado ao COM (comum) do relé e o outro deve ser ligado a carga, conforme a Figura 4.

A alimentação do módulo relé temporizador 35238-MP poderá ser realizada usando uma fonte de alimentação com tensão entre 6V e 30V conectada ao borne de alimentação ou por meio do cabo micro USB de com fonte de 5V.

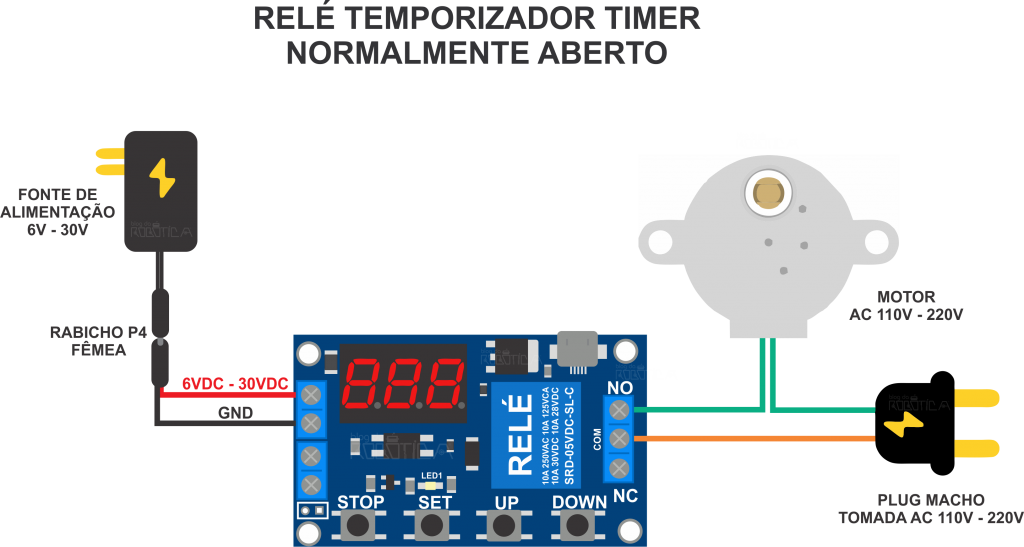

Figura 4: Ligação do módulo relé temporizador normalmente aberto e motor de corrente alternada.

RELÉ NORMALMENTE FECHADO

O relé em estado normalmente fechado permite a passagem de corrente elétrica até o momento em que o relé é energizado (OP). Neste tipo de ligação, um dos fios carga (motor, lâmpada ou outro dispositivo) deve ser conectado ao NC (normalmente fechado) do relé. Um dos fios da tomada deve ser conectado ao COM (comum) do relé e o outro deve ser ligado a carga, conforme a Figura 5.

A alimentação do módulo relé temporizador 35238-MP poderá ser realizada usando uma fonte de alimentação com tensão entre 6V e 30V conectada ao borne de alimentação ou por meio do cabo micro USB de com fonte de 5V.

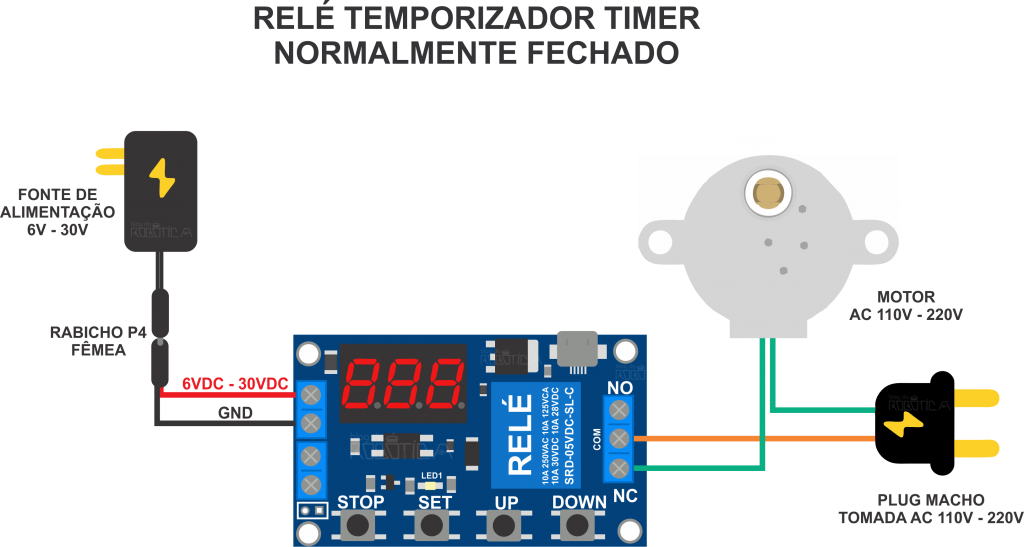

Figura 5: Ligação do módulo relé temporizador normalmente fechado e motor de corrente alternada.

UTILIZANDO TRIGGER – RELÉ NORMALMENTE ABERTO

O trigger deve ser usado para controlar o módulo relé temporizador por meio de um sinal externo, que pode ser vindo de um botão, sensor ou microcontrolador. Esse sinal deve ser entre 3V e 24V.O circuito de ligação para uso do trigger e relé normalmente aberto encontra-se na Figura 6.

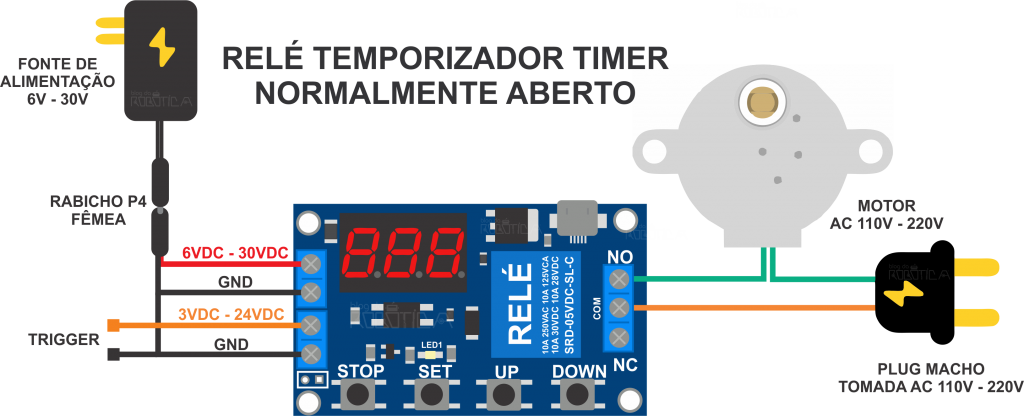

Figura 6: Circuito de ligação do temporizador com motor utilizando o trigger e o relé normalmente aberto.

UTILIZANDO TRIGGER – RELÉ NORMALMENTE FECHADO

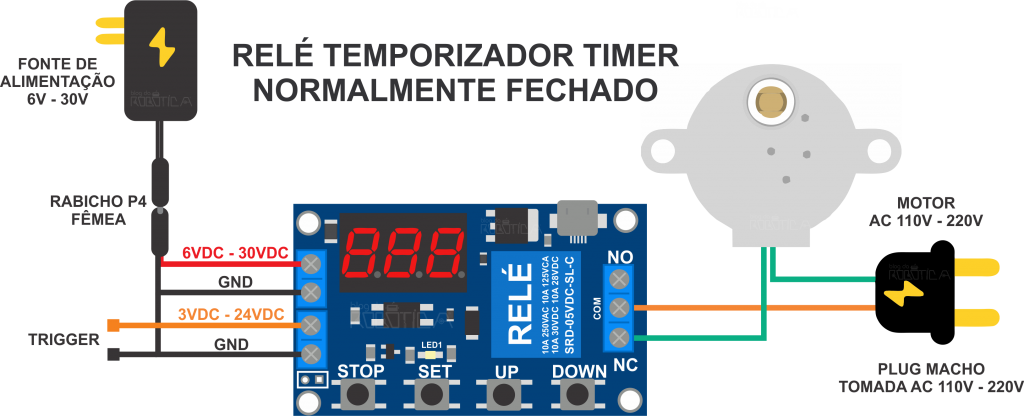

O circuito de ligação para uso do trigger e relé normalmente fechado encontra-se na Figura 7.

Figura 4: Ligação do temporizador com uma lâmpada utilizando o trigger e o relé normalmente fechado.

Espero ter ajudado,

Obrigada a todos e em caso de dúvidas deixe seu comentário abaixo!

Att. Carol Correia Viana
