Medindo temperatura do ambiente com termistor NTC e Arduino

Um termistor é um dispositivo elétrico que tem sua resistência alterada termicamente, em outras palavras, sua resistência muda conforme a temperatura do ambiente.

Esse dispositivo é amplamente utilizado para controlar e/ou alterar a temperatura em dispositivos eletroeletrônicos, como termômetros, circuitos eletrônicos de compensação térmica, dissipadores de calor, ar-condicionados, entre outros.

Os termistores podem ser classificados em PTC e NTC. No termistor do tipo PTC (do inglês, Positive Temperature Coefficient) sua resistência elétrica aumenta sensivelmente com o aumento da temperatura. Por sua vez, no NTC (do inglês, Negative Temperature Coefficient) sua resistência diminui sensivelmente à medida que a temperatura aumenta.

Para medir temperatura normalmente utiliza-se os termistores do tipo NTC. Existem termistores NTC de diversos valores disponíveis no mercado, no entanto o mais comum é o de 10K. A Figura 1 ilustra um termistor NTC e sua simbologia.

A imagem mostra de maneira real um Termistor NTC e sua simbologia
Figura 1 – Termistor NTC e sua simbologia.

O intuito deste projeto é utilizar o sensor de temperatura termistor NTC de 10 K para medir a temperatura do ambiente em conjunto com a placa Arduino. O valor da temperatura medida deverá ser exibido no monitor serial do software Arduino IDE.

Para isso, vamos utilizar biblioteca “Thermistor.h” que implementa as funcionalidades de um termistor NTC e suas aplicações de forma mais simples.


MATERIAIS NECESÁRIOS


ESQUEMÁTICO DE LIGAÇÃO DOS COMPONENTES

Conecte os componentes na protoboard como ilustra a Figura 8. Verifique cuidadosamente os cabos de ligação antes de ligar sua placa UNO. Lembre-se que a placa UNO deve estar desconectada enquanto você monta o circuito.

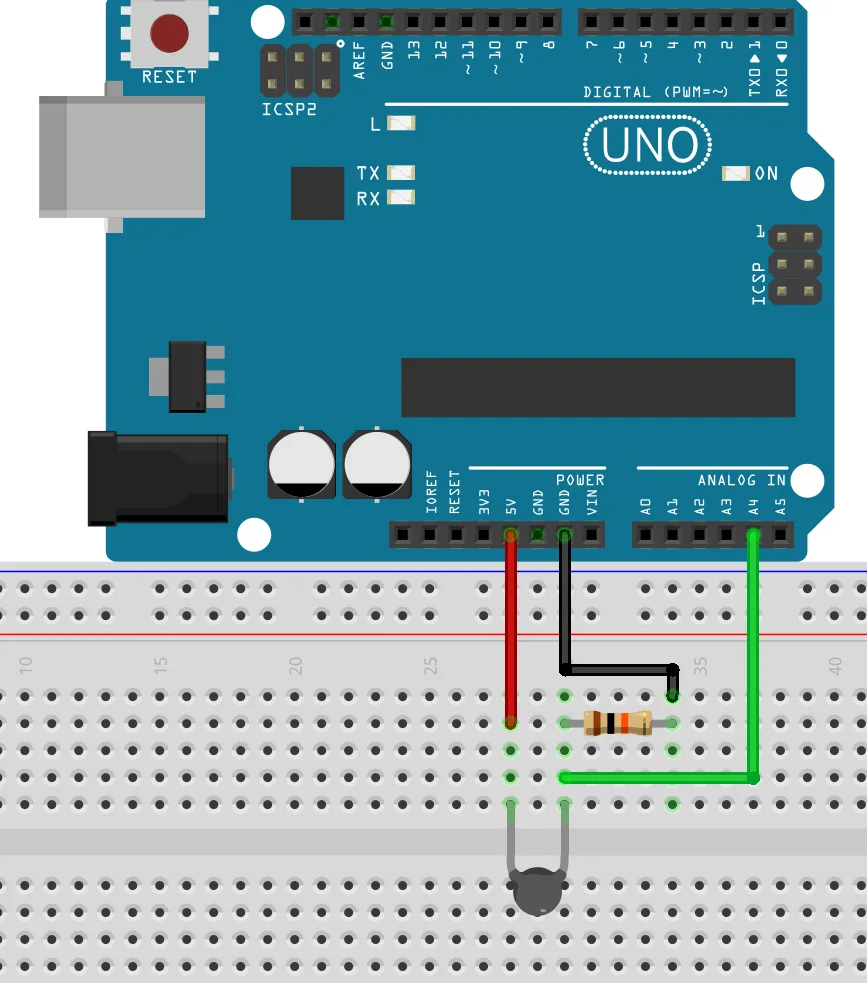

A imagem mostra de maneira ilustrativa o funcionamento de um circuito NTC.
Figura 2 – Circuito para projeto medir temperatura do ambiente com o termistor NTC.

Ao montar seu circuito na protoboard preste atenção nos seguintes pontos:

  • Assim como os resistores, o termistor NTC não possui polaridade;
  • Um terminal do termistor NTC deve ser conectado ao 5 V e o outro ao pino analógico da placa UNO, neste caso usamos o pino A4. Conectamos também uma resistência de 10 kΩ entre o pino A4 e o GND da placa UNO.


ELABORANDO O CÓDIGO

O principal intuito deste projeto é a utilização do termistor NTC de 10K para medir a temperatura do ambiente. No entanto, vamos mostrar como adicionar uma biblioteca no Arduino IDE. Uma das grandes vantagens na utilização das placas Arduino é a diversidade de bibliotecas disponíveis gratuitamente que podem ser utilizadas na construção de seus projetos.

Desta forma, vamos proceder a instalação da biblioteca específica para utilização do termistor. Esta biblioteca encontra-se disponível para download no seguinte link:

www.blogdarobotica.com/bibliotecas/thermistor

Após realizar o download da biblioteca, vamos instalá-la por meio do seguinte caminho: Toolbar > Sketch > Incluir biblioteca > Adicionar biblioteca ZIP, conforme ilustra a Figura 3.

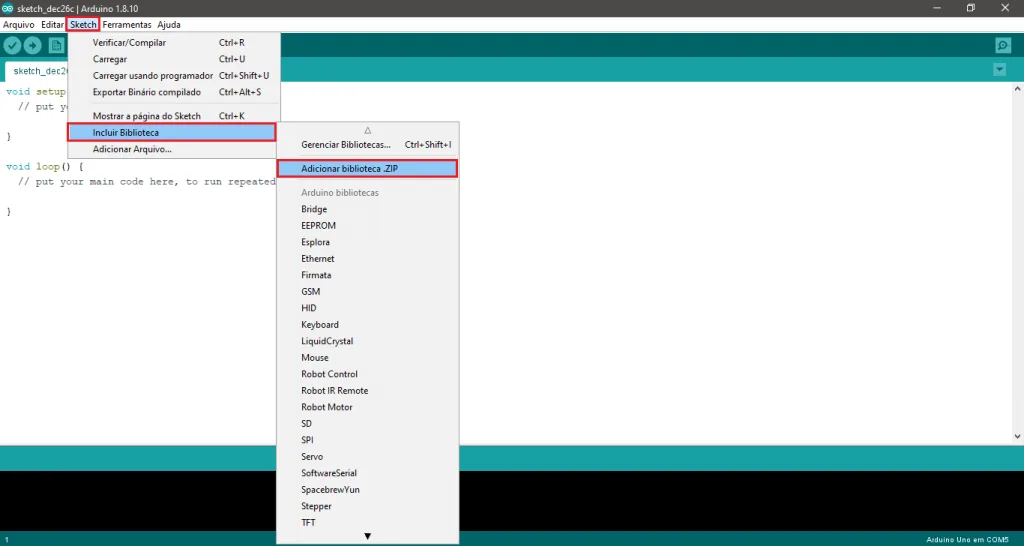

A imagem ilustra como se faz para incluir biblioteca na arduino IDE
Figura 3 – Caminho para incluir biblioteca no Arduino IDE.

Com a biblioteca instalada, feche o Arduino IDE e abra-o novamente. Feito isso, vamos a programação do nosso Sketch:

O primeiro passo é a inclusão da biblioteca do termistor no editor de texto por meio da instrução #include <Thermistor.h>.

Em seguida, criamos o objeto temp do tipo Thermistor e atribuímos os sinais do pino A4 a ele. Este objeto receberá os dados brutos vindos da porta analógica A4;

No setup, inicializamos a comunicação serial por meio da instrução: Serial.begin(9600).

No loop, criamos a variável inteira temperature que será responsável por armazenar o valor da temperatura calculada pela biblioteca.

Logo após, imprimimos no monitor serial o texto “Temperatura: ”, o valor da temperatura calculada e armazenada na variável temperature e o texto ºC.

Por fim, é dado um intervalo de 1 segundo entre as leituras;

O programa do projeto proposto encontra-se detalhado a seguir:

#include<Thermistor.h>//Inclusão da biblioteca Thermistor

Thermistor temp(4);//Atribui o pino analógico A4, em que o termistor está conectado, a variável temp

void setup() {
  Serial.begin(9600);//Inicializa a comunicação serial
}

void loop() {
  int temperatura = temp.getTemp();//Variável do tipo inteiro que recebe o valor da temperatura calculado pela biblioteca
  Serial.print("Temperatura: ");//Imprime na serial o texto "Temperatura"
  Serial.print(temperatura);//Imprime na serial o valor da temperatura calculada
  Serial.println("°C");//Imprime na serial "ºC"
  delay(1000);//Intervalo de 1 segundo
}
