Tutorial – Como usar regulador de tensão no carro/caminhão para ligar Starlink em Bateria 12V
Neste tutorial será apresentado um procedimento simples para alimentar a Starlink Mini utilizando a bateria 12V de um veículo, com o auxílio de um regulador de tensão adequado. A proposta é demonstrar como obter uma alimentação estável e segura a partir do sistema elétrico automotivo, possibilitando o uso da Starlink Mini em viagens de curta ou longa distância.
De acordo com as especificações do fabricante, a Starlink Mini necessita de no mínimo 12V para funcionar corretamente. O problema é que, na prática, a tensão de uma bateria automotiva nem sempre permanece em 12V: ela pode variar e, em alguns momentos, cair abaixo desse valor, principalmente com o veículo desligado ou sob carga. Essa variação pode causar instabilidade e reinicializações frequentes do equipamento quando são utilizados carregadores veiculares comuns.
Por esse motivo, o uso de um regulador de tensão elevador de tensão (step up) é fundamental. Ele garante que a Starlink receba uma tensão constante e dentro da faixa segura de operação. Neste tutorial, vamos configurar o regulador para fornecer aproximadamente 15V, já que a Starlink Mini aceita tensões entre 12V e 48V, oferecendo uma margem confortável para funcionamento estável.
O objetivo é apresentar uma solução prática, eficiente e replicável para quem precisa de conectividade em veículos, seja para trabalhar, viajar ou acessar a internet em locais onde não há sinal de celular ou redes Wi-Fi disponíveis.

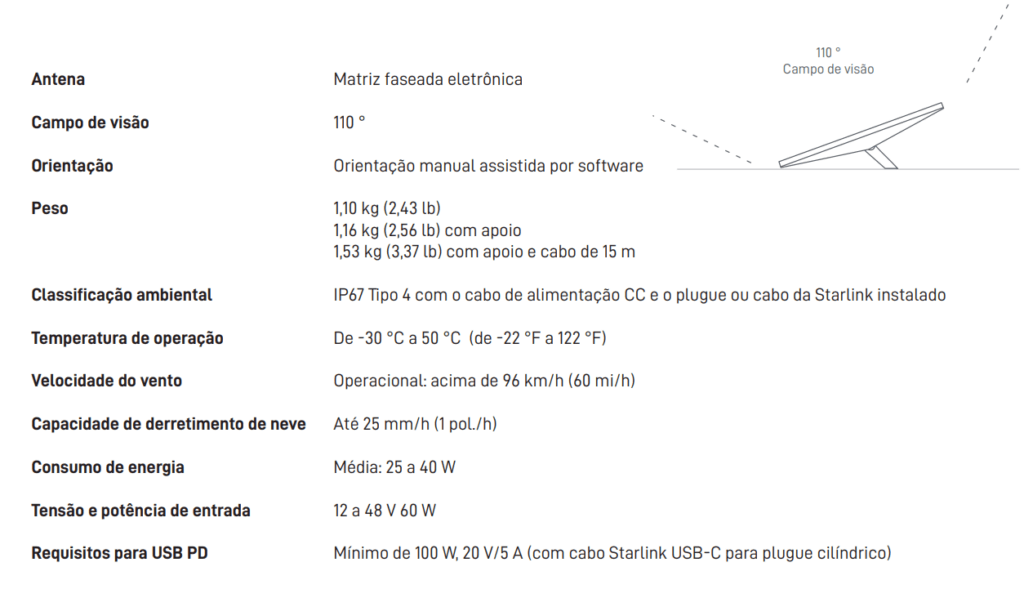

Como já dito anteriormente, o modelo de Starlink utilizado nesse tutorial é a Starlink Mini, que possui as seguintes especificações:
Esse tutorial foi feito com base nos valores das especificações da Starlink Mini, então, se seu modelo ou especificações sejam diferentes dos mostrados na imagem anterior, esse tutorial não servirá para sua Starlink. Caso queira conferir as especificações completas da Starlink Mini, CLIQUE AQUI.
MATERIAIS NECESSÁRIOS
Cabo com bitola de 0,75mm
1x Cabo Rabicho com Plug P4 Fêmea (j4)
Regulador:
1x Regulador de Tensão Conversor DC Step Up 12v a 35v 150W Boost
ou
1x Regulador Tensão / Corrente Step Up Boost 8.5-50v P/ 10-60v 15A 400w
MONTAGEM COM O REGULADOR 1
Passo 1: Conecte dois cabos na bateria do veículo, um no polo positivo e um no polo negativo.
Passo 2: Leve o cabo até um lugar adequado para realizar a conexão no módulo regulador de tensão;

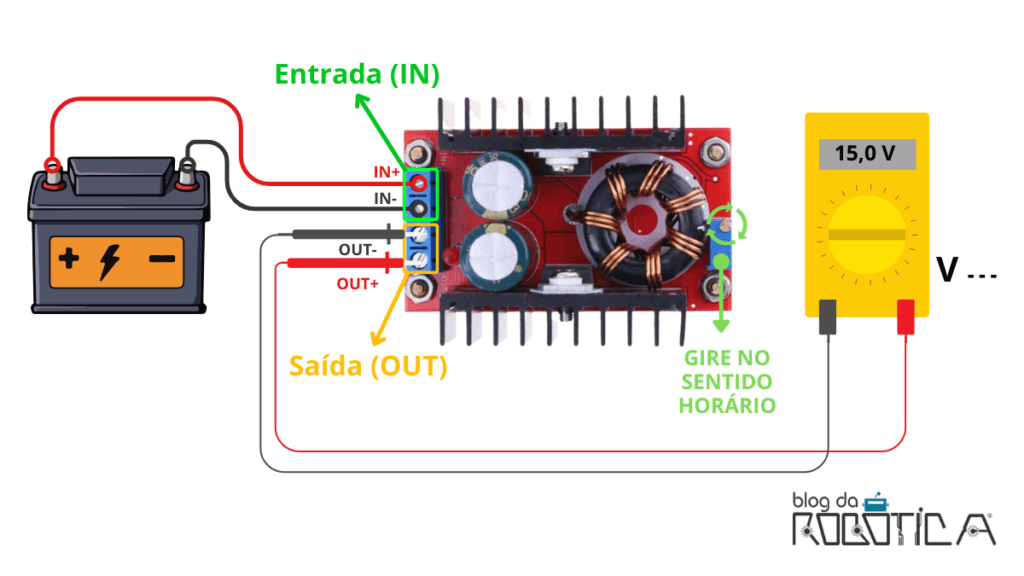

Passo 3: Ligue a alimentação no borne de entrada, conectando a tensão positiva da bateria no IN+ e o negativo da bateria no IN-. Para visualizar a tensão de saída, conecte um multímetro no borne de saída (OUT+ e OUT –), na posição de medida de tensão contínua. Para aumentar a tensão de saída, gire inúmeras vezes o trimpot de ajuste de tensão no sentido horário até chegar no set point de ajuste. Ajuste a tensão para 15V, como mostrado na imagem a seguir:

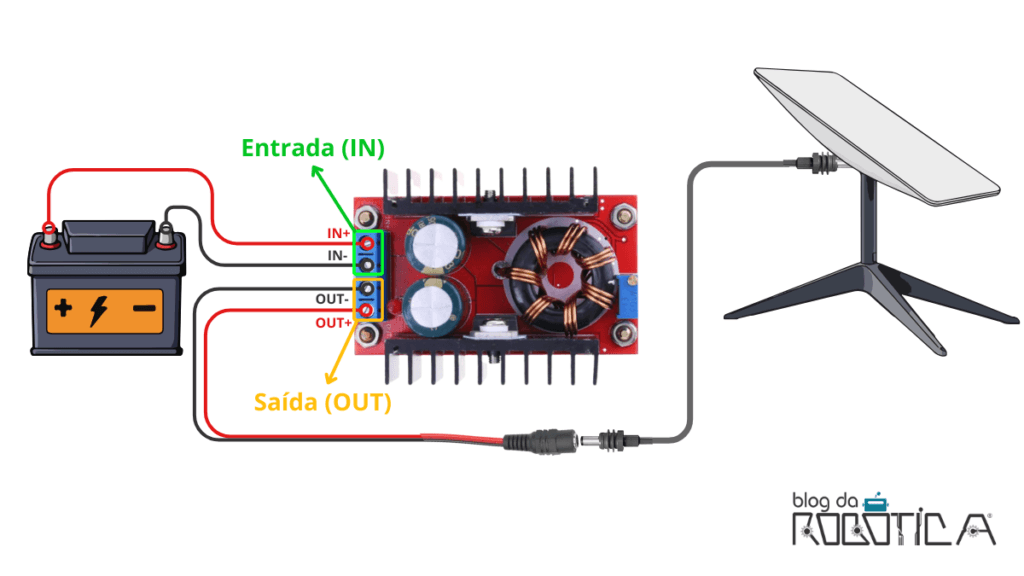

Passo 4: Após regular a tensão para 15V, desconecte o multímetro do borne e conecte o cabo rabicho com plug P4 fêmea, sendo o fio vermelho conectado no OUT+ e o fio preto no OUT-, como mostrado na imagem a seguir:
MONTAGEM COM O REGULADOR 2
Passo 1: Conecte dois cabos na bateria do veículo, um no polo positivo e um no polo negativo.
Passo 2: Leve o cabo até um lugar adequado para realizar a conexão no módulo regulador de tensão;

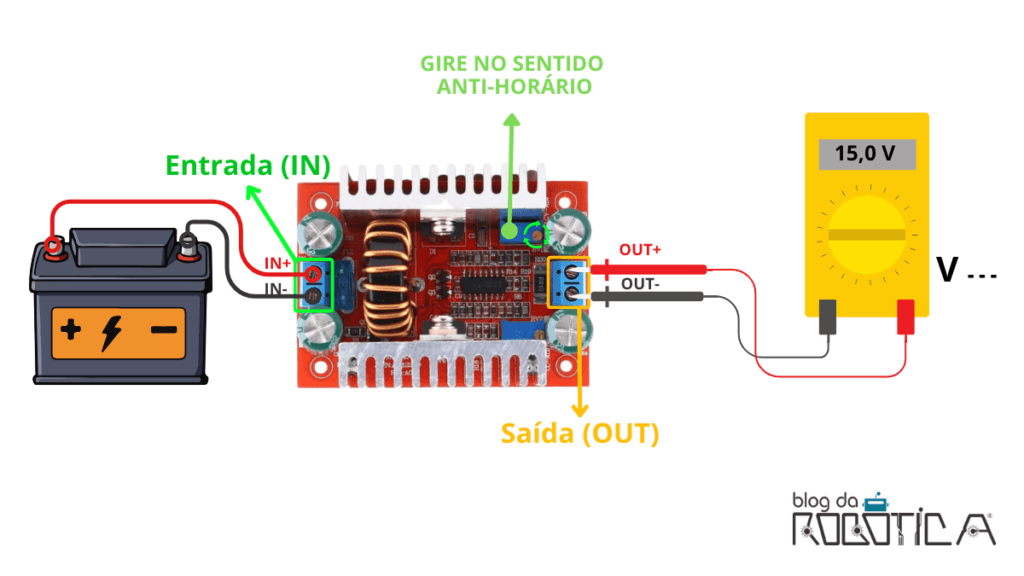

Passo 3: Ligue a alimentação no borne de entrada, conectando a tensão positiva da bateria no IN+ e o negativo da bateria no IN-. Para visualizar a tensão de saída, conecte um multímetro no borne de saída (OUT+ e OUT –), na posição de medida de tensão contínua. Para aumentar a tensão de saída, gire inúmeras vezes o trimpot de ajuste de tensão no sentido horário até chegar no set point de ajuste. Ajuste a tensão para 15V, como mostrado na imagem a seguir:

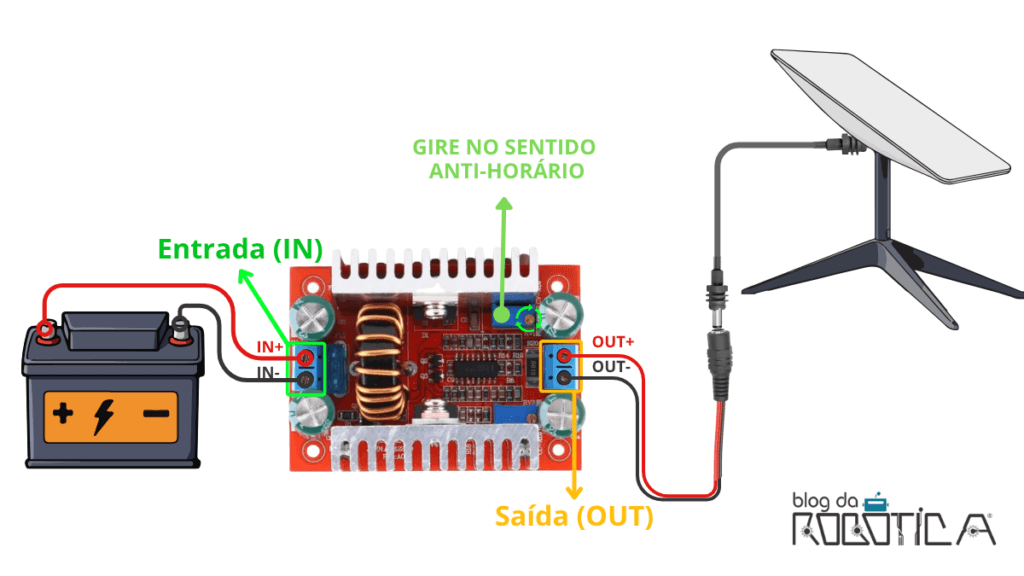

Passo 4: Após regular a tensão para 15V, desconecte o multímetro do borne e conecte o cabo rabicho com plug P4 fêmea, sendo o fio vermelho conectado no OUT+ e o fio preto no OUT-, como mostrado na imagem a seguir:
⚠️ OBSERVAÇÃO:
Se a Starlink Mini ficar ligada diretamente à bateria do veículo com o carro desligado por muito tempo, existe o risco de a bateria descarregar e o motor não conseguir dar partida. Isso ocorre porque a Starlink consome energia de forma contínua, enquanto a bateria automotiva não foi projetada para sustentar cargas por longos períodos sem recarga.
Uma forma simples e eficiente de evitar esse problema é instalar um interruptor entre a bateria do veículo e o módulo regulador de tensão. Dessa maneira, quando o carro estiver desligado e não houver necessidade de utilizar a internet, basta acionar o interruptor para interromper o fornecimento de energia para a Starlink. Assim, a bateria do veículo deixa de alimentar o sistema e não sofre descarga desnecessária, preservando carga suficiente para a partida do motor.
Outra forma simples de evitar isso é desconectar o cabo que conecta na starlink, assim, evitando o problema citado anteriormente.
Espero que tenha gostado do tutorial. Caso tenha dúvidas ou sugestões, deixe um comentário abaixo.
Valeu!
