Plataforma de IoT: Tutorial para começar com Arduino Cloud e ESP32

Criar um projeto de Internet das Coisas (IoT) é mais fácil do que parece.
Depois de montar o circuito, o próximo passo é programar a placa e conectar o projeto à internet para visualizar os dados e controlar os dispositivos remotamente.
É nesse último ponto que entram as plataformas de IoT, responsáveis por reunir, armazenar e exibir as informações enviadas pelos sensores.

Hoje, existem diversas opções gratuitas e acessíveis para quem está começando.
Entre as mais conhecidas estão a Adafruit IO, Blynk, ThingSpeak e Arduino Cloud.
Cada uma tem suas particularidades, mas todas permitem compreender, de forma prática, como funciona o fluxo de dados na Internet das Coisas.


O que são plataformas de IoT?

As plataformas de IoT são ambientes online que atuam como uma ponte entre o mundo físico e o digital.
Elas recebem os dados capturados pelos sensores, armazenam essas informações e exibem tudo em gráficos, indicadores ou painéis interativos.
Além disso, permitem enviar comandos para a placa, possibilitando o controle remoto de dispositivos conectados. O funcionamento segue a lógica:

  1. O sensor coleta informações — como temperatura, umidade, luz ou movimento.
  2. A placa processa os dados e envia as informações pela rede (geralmente via Wi-Fi).
  3. A plataforma recebe os dados e os organiza em painéis, gráficos ou indicadores.
  4. O usuário visualiza e interage com as informações, podendo também enviar comandos de volta para o dispositivo.

Esse ciclo forma a base de qualquer sistema IoT. O diferencial de cada plataforma está nas ferramentas que ela oferece e na facilidade de uso para iniciantes.


Plataforma Arduino Cloud

A Arduino Cloud é uma plataforma online que permite conectar dispositivos físicos à internet, transformando o experimento em uma aplicação prática de Internet das Coisas (IoT).É a plataforma oficial da Arduino para o desenvolvimento de projetos conectados. Ela permite enviar e receber dados, visualizar gráficos e controlar dispositivos diretamente pelo navegador, sem a necessidade de softwares adicionais.

Com a Arduino Cloud, é possível:

• Criar dashboards personalizados para visualização dos dados.

Monitorar sensores e controlar dispositivos pela internet.

Conectar várias placas, como Arduino e ESP, em um mesmo ambiente.


Usando ESP32 para monitorar temperatura no ArduinoCloud

Neste tutorial, será montado um projeto IoT utilizando a placa ESP32 para controlar um LED e monitorar a temperatura e a umidade por meio do sensor DHT11. O projeto será integrado ao Arduino Cloud.

Com o Arduino Cloud, será possível ligar e desligar o LED remotamente e acompanhar em tempo real os dados de temperatura e umidade coletados pelo sensor, tanto pelo navegador web quanto pelo aplicativo Arduino IoT Cloud Remote no celular. Assim, a ESP32 funcionará como o elo entre o circuito físico e o ambiente digital, demonstrando de forma acessível como a IoT permite monitorar e controlar objetos à distância.


MATERIAIS NECESSÁRIOS

1 x Protoboard;

1x ESP32 DevKit V1

1x Cabo Micro USB

1x LED Azul 5mm

1x Resistor 220Ω

1x Sensor de Umidade e Temperatura DHT11 ou 1x Módulo Sensor DHT11

Fios de jumper macho-macho.


ESQUEMÁTICO DE LIGAÇÃO

Antes de iniciar a montagem elétrica do circuito, certifique-se de que a ESP32 esteja desligada.

Em seguida, monte o circuito conforme o esquemático abaixo, utilizando a protoboard, o LED, o sensor DHT11, resistores e fios.

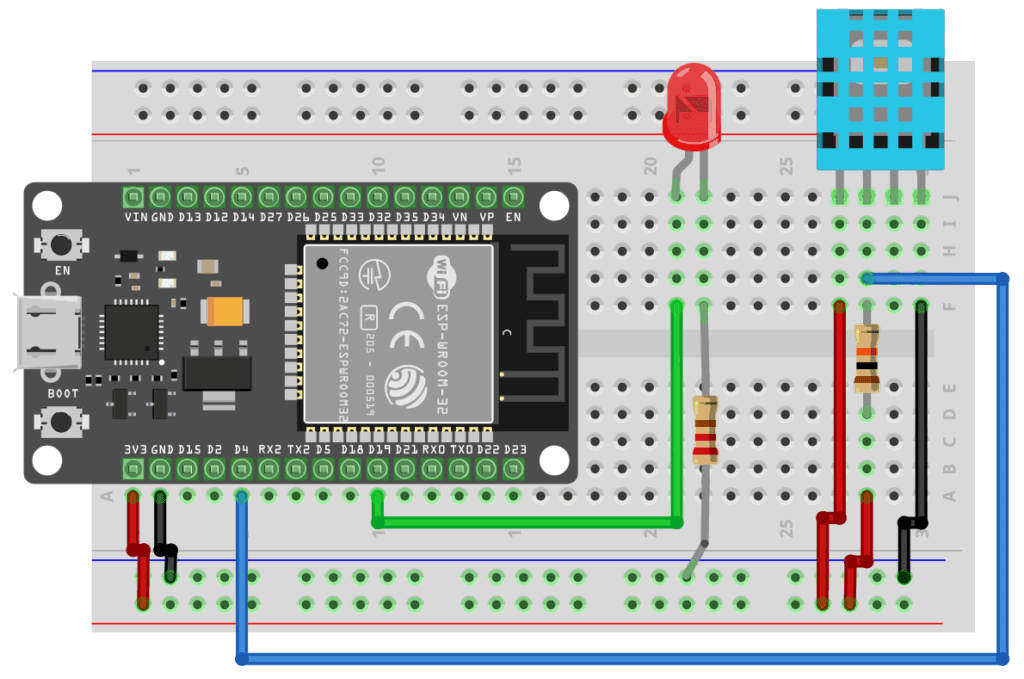

Figura 1 – Circuito com ESP32, LED, e sensor DHT11.

Ao montar o circuito na protoboard, observe os seguintes pontos:

  • Você pode utilizar fios de cores diferentes ou furos diferentes na protoboard, mas deve assegurar que os componentes e fios estejam conectados na mesma ordem da simulação;
  • O ânodo (+) do LED deve ser conectado à porta D19;
  • O cátodo (-) do LED deve ser conectado ao GND utilizando um resistor de 220Ω;
  • O pino 1 (VCC) do sensor DHT11 será ligado a alimentação de 3.3 V da placa Arduino;
  • O pino 2 (DATA) deve ser conectado à porta D4;
  • O pino 3 (NC) não será utilizado;
  • E o pino 4 (GND) deve ser conectado ao GND (terra);
  • Um resistor pull-up de 10 kΩ deve ser inserido no pino 2 do DHT11.

PASSO A PASSO COMO UTILIZAR O ARDUINO CLOUD

  1. Realizar login

Ao realizar o cadastro/login, você será direcionado para o site do Arduino Cloud.

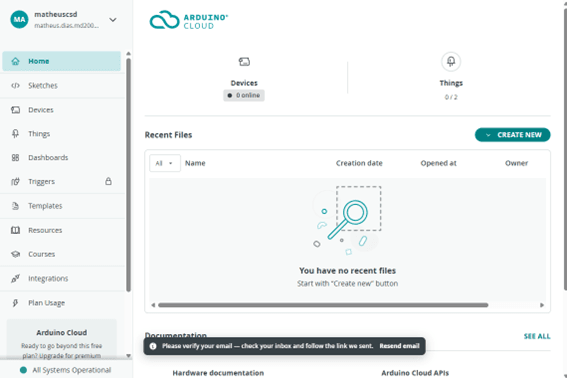

Figura 2 – Tela inicial do Arduino Cloud (Web).

2. Clique em “Things” para começar a fazer o projeto.

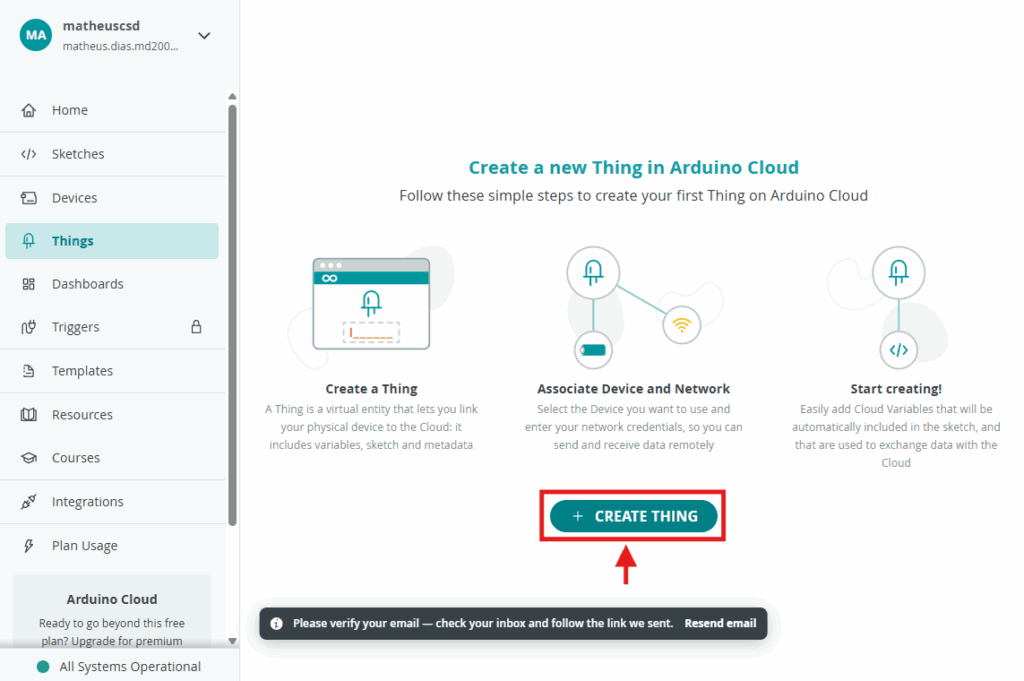

Figura 3 – Primeiro passo para iniciar o projeto.

3. Clique em “ADD” para adicionar as variáveis.

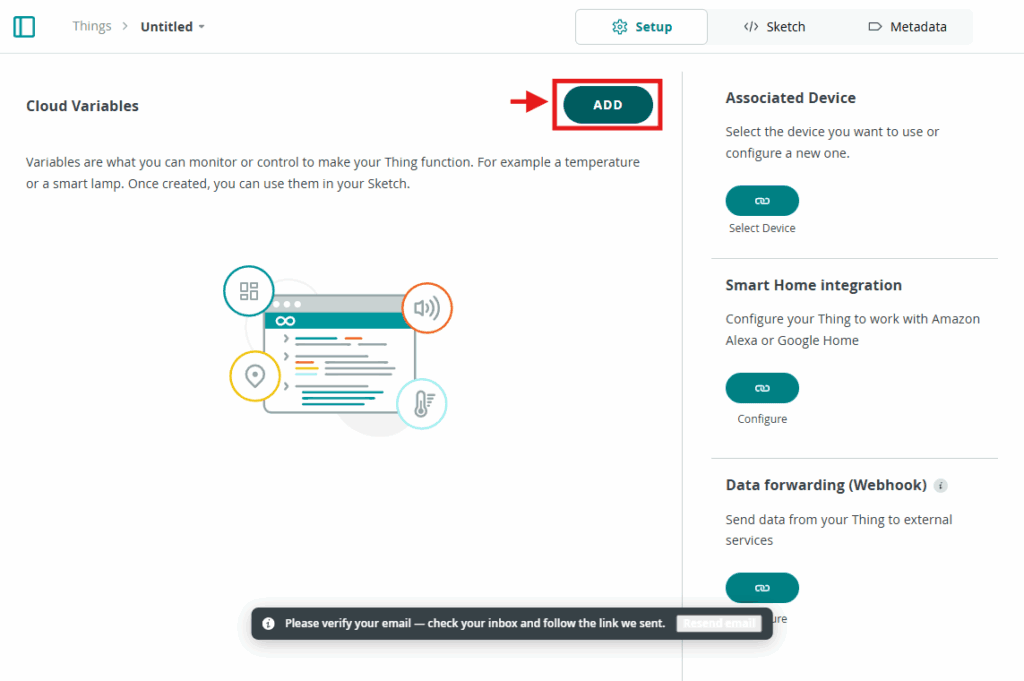

Figura 4 – Adicionar variáveis.

4. Adicione as variáveis led, temperatura e umidade, como mostrado a seguir.

  • led:

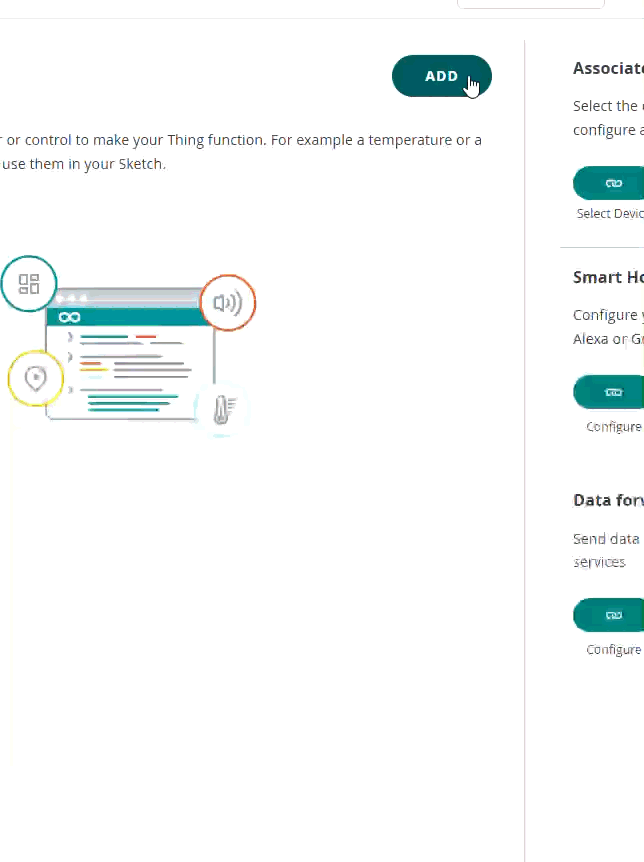

Gif 1 – Adicionando a variável led.
  • temperatura:

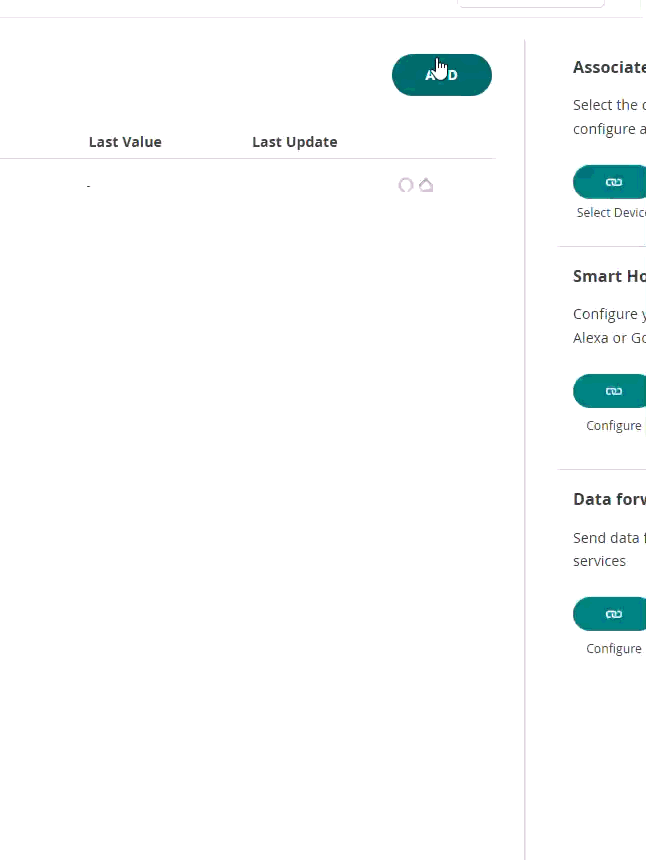

Gif 2 – Adicionando a variável temperatura.
  • umidade:

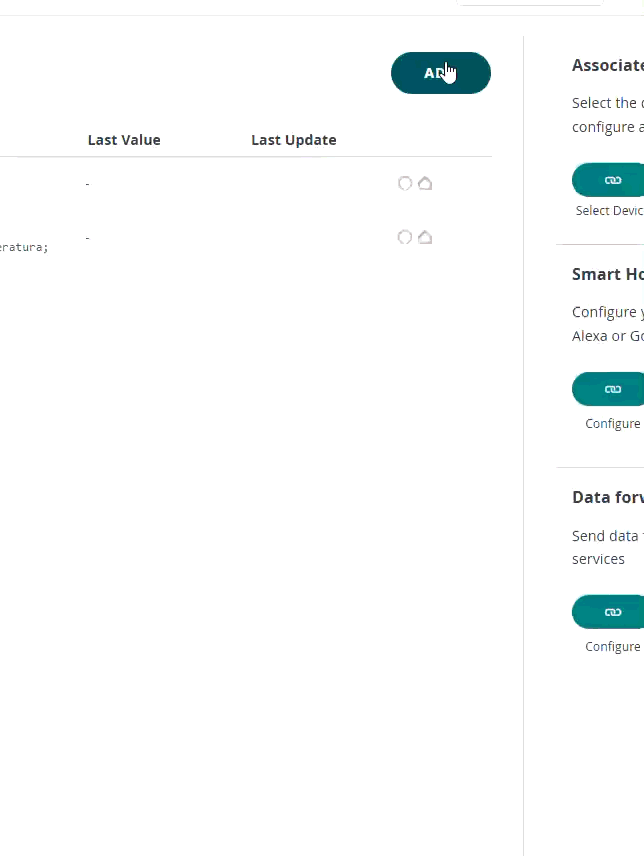

Gif 3 – Adicionando a variável umidade.

Após adicionar as variáveis, mostrará na tela as informações.

Figura 5 – Informações das variáveis.

5. Adicionar a ESP32

Na área “Associated Devide”, clique no botão acima de “Select Device”.

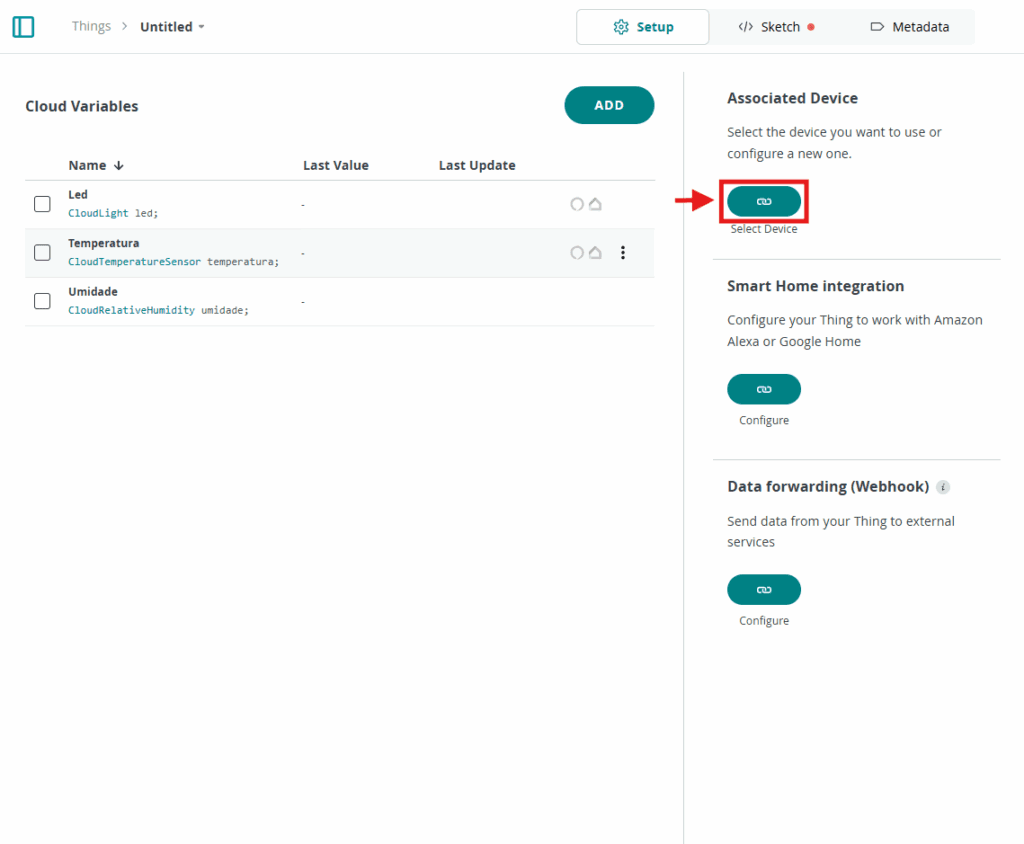

Figura 6 – Adicionar dispositivo.

Clique em “Compatible device”.

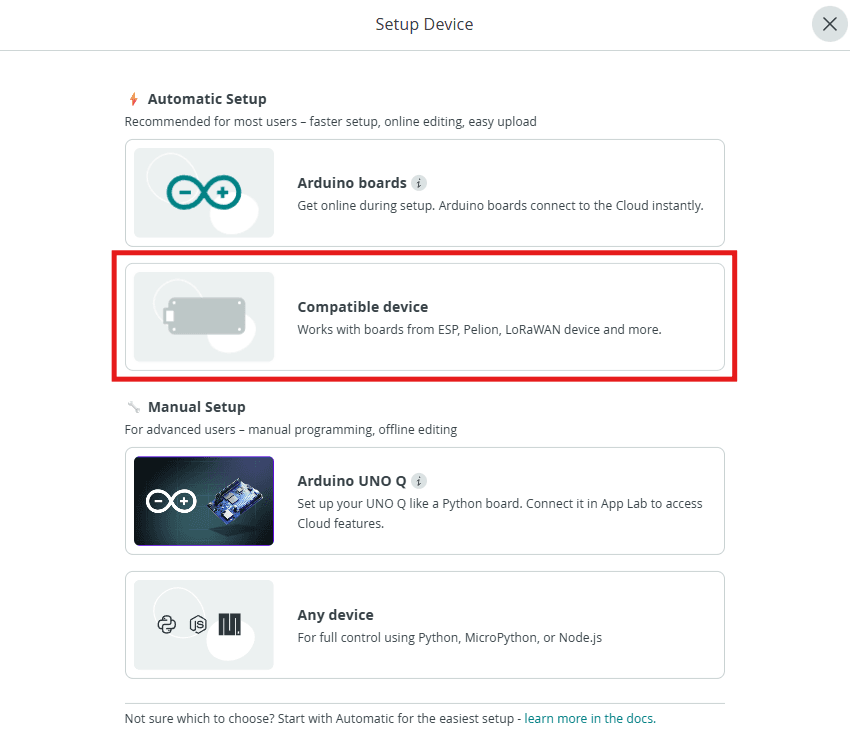

Figura 7 – Área Setup Device.

Selecione a opção ESP32, o tipo “DOIT ESP32 DEVKIT V1” e depois defina o nome “ESP32”.

Figura 8 – Informações do dispositivo.

Faça o download das informações da placa.

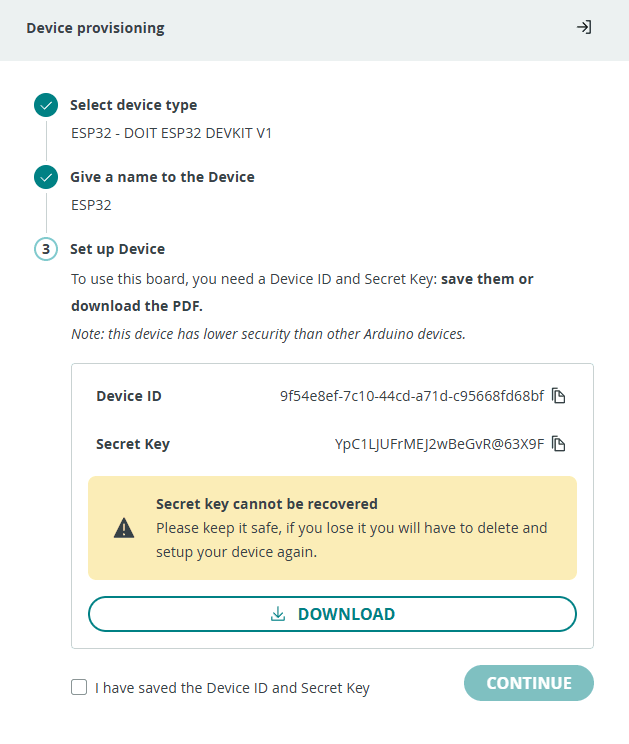

Figura 9 – Informaçõs da placa adicionada.

Adicione a internet na ESP32.

Figura 10 – Adicionar internet na ESP32.

Clique em WiFi (& secret).

Figura 11 – Informações da ESP32.

Adicione o nome do seu WiFi, senha, e a secret key do arquivo de informações da placa baixado. Após adicionar, clique em “Go to sketch”.

No Sketch, clique na aba “thingProperties.h” e adicione o nome do Wifi, senha a secret key no lugar indicado.

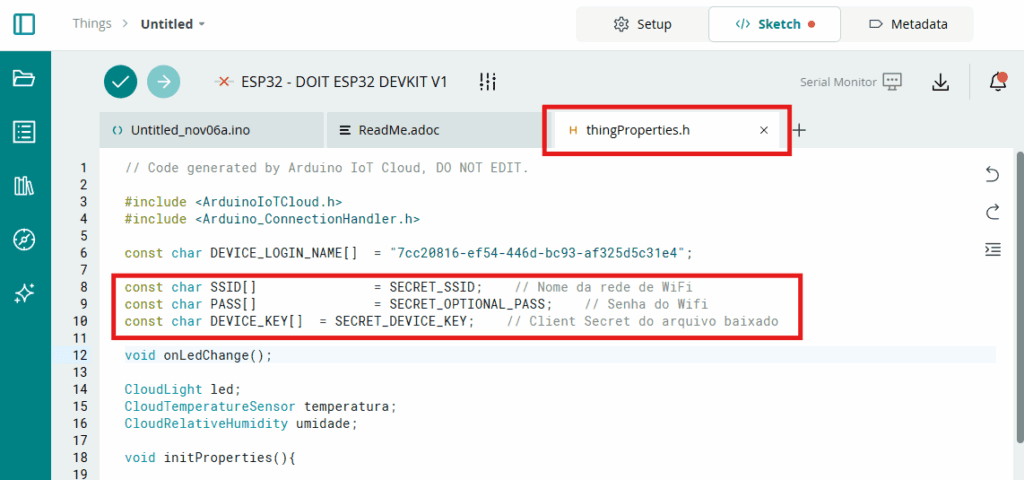

Figura 12 – Adicionar internet na ESP32 via código.

Observação:

Coloque o essas informações entre aspas (“”).


6. Código para monitorar temperatura e acender um LED

Vá na aba do arquivo com extensão “.ino” e adicione as bibliotecas e funções para ler a temperatura.

Figura 13 – Aquivo do código principal.

No nosso circuito, o pino 4 está conectado no sensor DHT11, e o pino 19 está conectado no LED. O código é:

#include "thingProperties.h"
#include "DHT.h" //Inclui a biblioteca DHT Sensor Library

#define DHTPIN 4
#define DHTTYPE DHT11
DHT dht(DHTPIN, DHTTYPE); //Inicializando o objeto dht do tipo DHT passando como parâmetro o pino (DHTPIN) e o tipo do sensor (DHTTYPE)

void setup() {
 Serial.begin(115200); //Inicializa a comunicação serial
 pinMode(19, OUTPUT); //Define o pino 19 como saída
 dht.begin(); //Inicializa o sensor DHT11
 delay(1500); //Intervalo de 1500 milissegundos
 // Definido em thingProperties.h
 initProperties();
 //Conecta o Arduino IoT Cloud
 ArduinoCloud.begin(ArduinoIoTPreferredConnection);
 /*
 A função a seguir permite obter mais informações relacionadas ao estado da
 conexão de rede e da Nuvem IoT, bem como erros.
 Quanto maior o número, mais detalhadas serão as informações obtidas.
 O padrão é 0 (somente erros).
 O máximo é 4.
 */
 setDebugMessageLevel(2);
 ArduinoCloud.printDebugInfo();
}

void loop() {
 ArduinoCloud.update();
 leituraSensor(); //Chama a função leituraSensor()
 delay(2000); //Intervalo de 2000 milissegundos
}

void onLedChange() {
 if (led==1){
 digitalWrite(19,HIGH); //Liga o LED
 }
 else{
 digitalWrite(19,LOW); //Desliga o LED
 }
}

void leituraSensor() {
 float h = dht.readHumidity(); //lê o valor da umidade e armazena na variável h do tipo float (aceita números com casas decimais)
 float t = dht.readTemperature(); //lê o valor da temperatura e armazena na variável t do tipo float (aceita números com casas decimais)
 if (isnan(h) || isnan(t)) { //Verifica se a umidade ou temperatura são ou não um número
 Serial.println("Falha ao ler o sensor DHT11!");
 return; //Caso não seja um número retorna
 }
 temperatura = t;
 umidade = h;
}

7. Configurar Dashboard

Vá em Dashboards, e clique em “+ CREATE DASHBOARD”, como indicado na imagem.

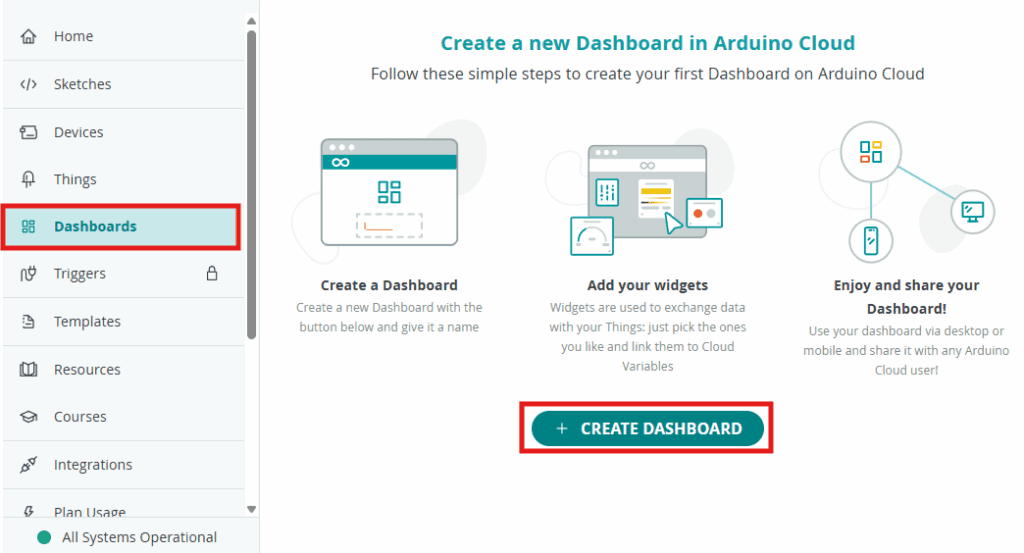

Figura 14 – Criar Dashboard.

Em nossa Dashboard, vamos adicionar os seguintes Widgets:

  • 1x Switch – para o Led;
  • 1x Gauge – para a Temperatura;
  • 1x Pergentage – para a Umidade;
  • 2x Chart – um para Temperatura e um para Umidade.

O gif a seguir mostra como adicionar um Widgets Switch para o Led, que segue o mesmo padrão para adicionar outros tipos de Widgets.

  • Widget Switch para Led

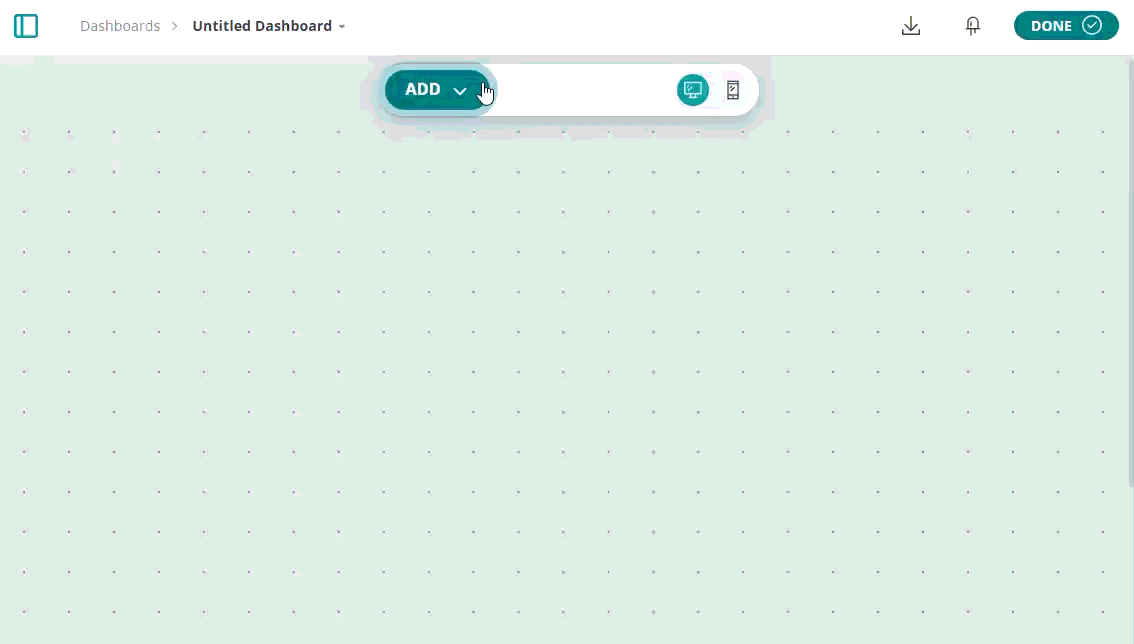

Gif 4 – Adicionando widget switch para a variavel led.

  • Widget Gauge para Temperatura

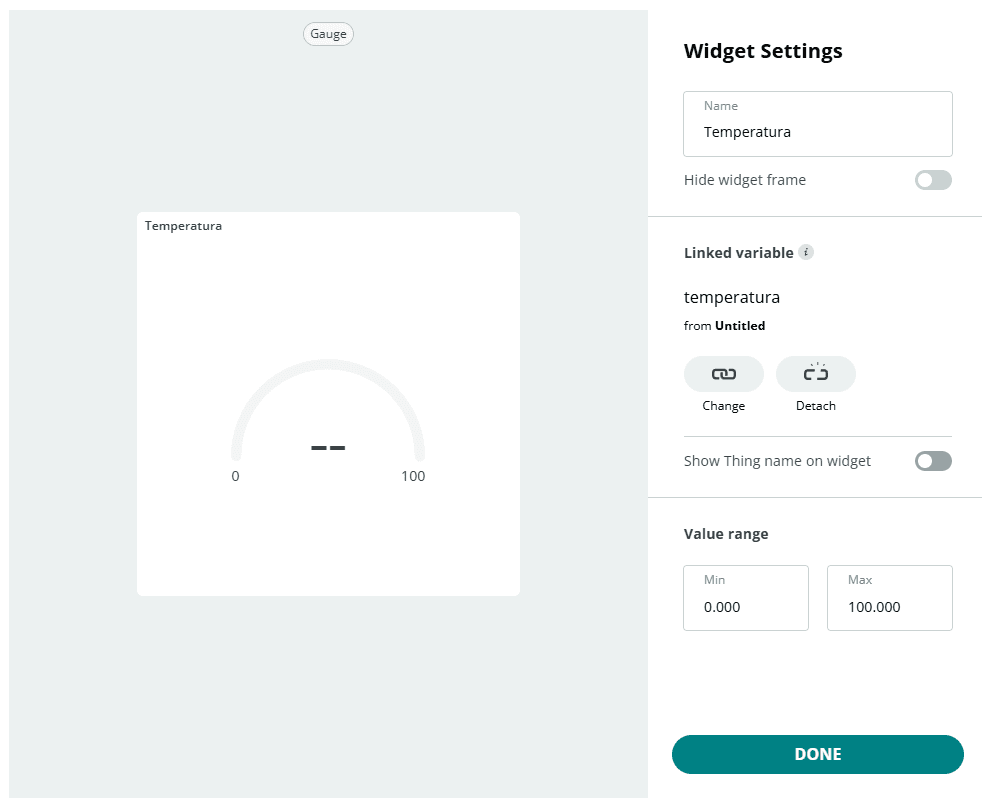

Figura 15 – Adicionando widget Gauge para a variavel temperatura.

  • Widget Percentage para Umidade

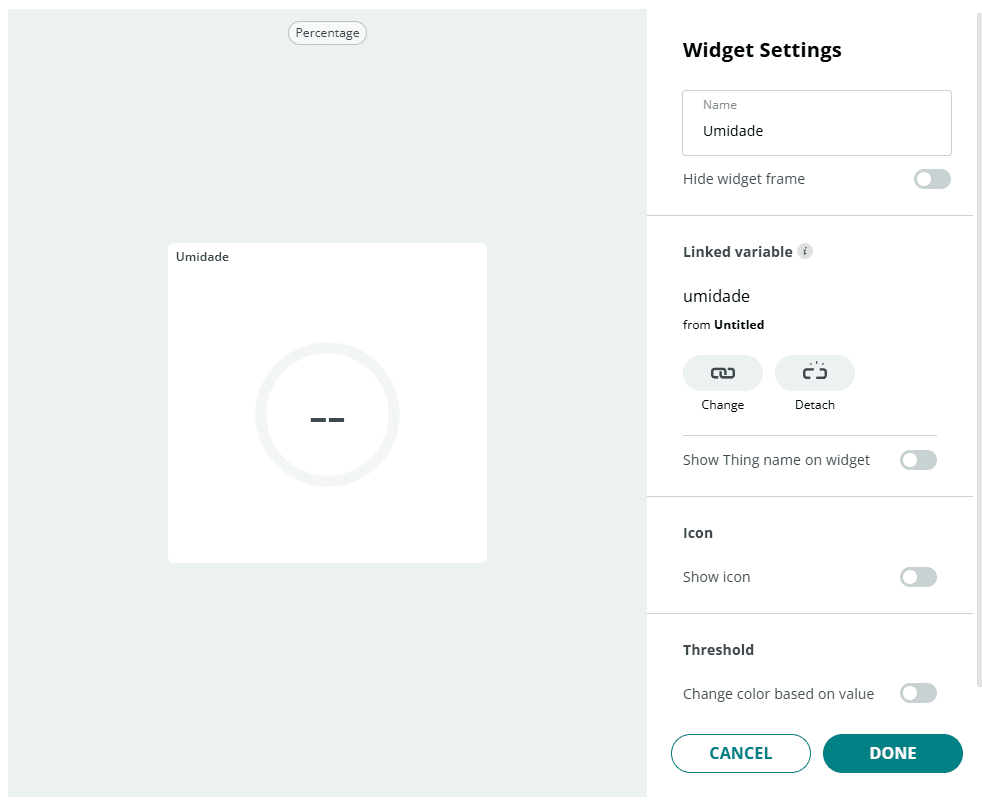

Figura 16 – Adicionando widget Percentage para a variavel umidade.

  • Widget Chart para Temperatura
Figura 17 – Adicionando widget Chart para a variavel temperatura.

  • Widget Chart para Umidade
Figura 18 – Adicionando widget Chart para a variavel umidade.

Após adicionar, modifique o tamanho dos Widgets (na versão web e mobile) da forma que desejar, e de clique em “DONE”.

8. Acessar a Dashboard pelo celular

Baixe o aplicativo “Arduino IoT Cloud Remote”, disponivel na Google Play e na App Store. Depois de baixar, abra o aplicativo e faça o login com a mesma conta utilizada no site do Arduino Cloud.

Após isso, o aplicativo mostrará o arquivo da Dashboard criada, clique nela para ter acesso a sua Dashboard.

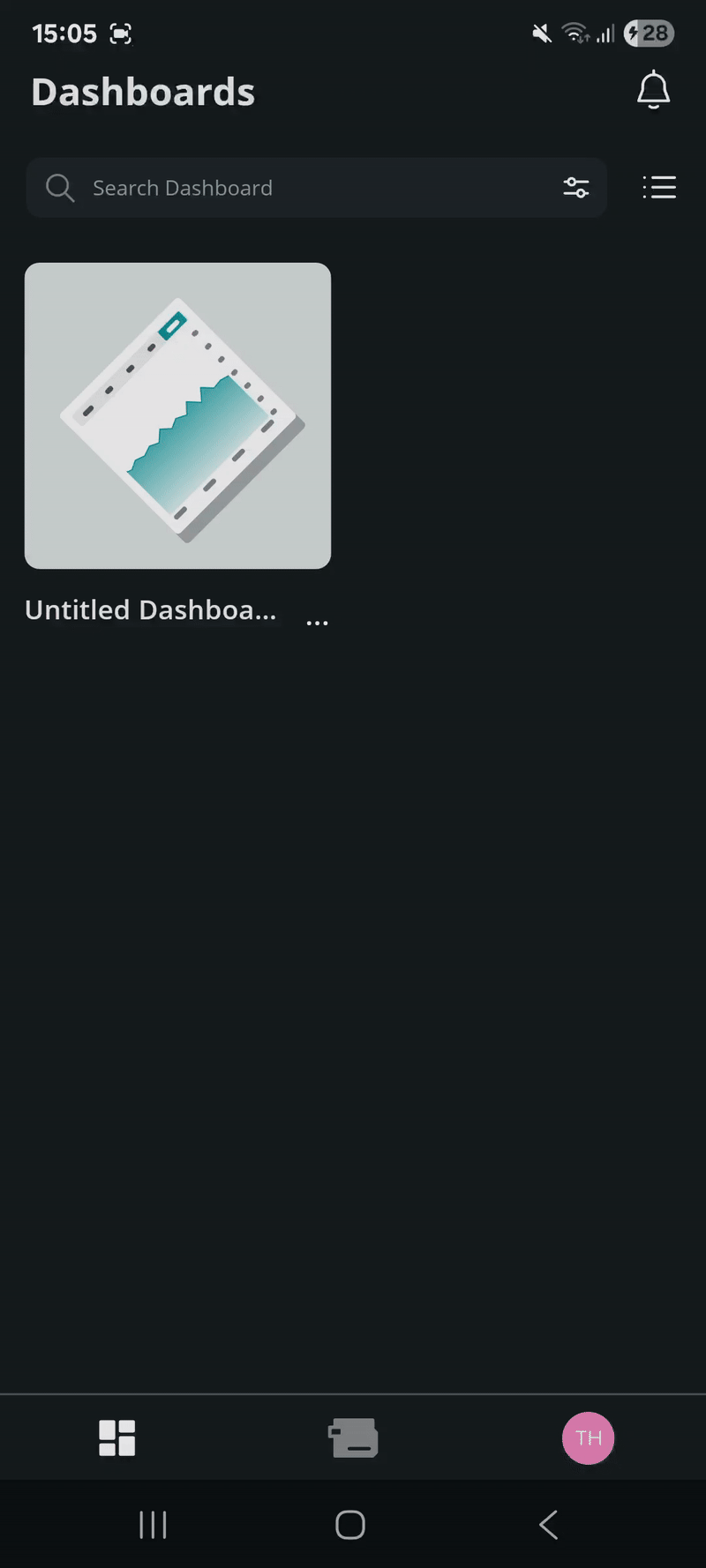

Gif 5 – Utilizando a Dashboard no aplicativo Arduino IoT Cloud Remote.

Se todas as etapas forem seguidas conforme o tutorial, será possível monitorar a temperatura e a umidade, além de ligar e desligar o LED diretamente pelo celular ou pela Web. Essa experiência demonstra, na prática, uma aplicação simples de Internet das Coisas (IoT) utilizando a placa ESP32, conectando o mundo físico ao digital por meio da plataforma Arduino Cloud.

Espero que tenha gostado do tutorial. Caso tenha dúvidas ou sugestões, deixe um comentário abaixo.

Valeu!
