Como programar a Raspberry pi pico no Arduino IDE

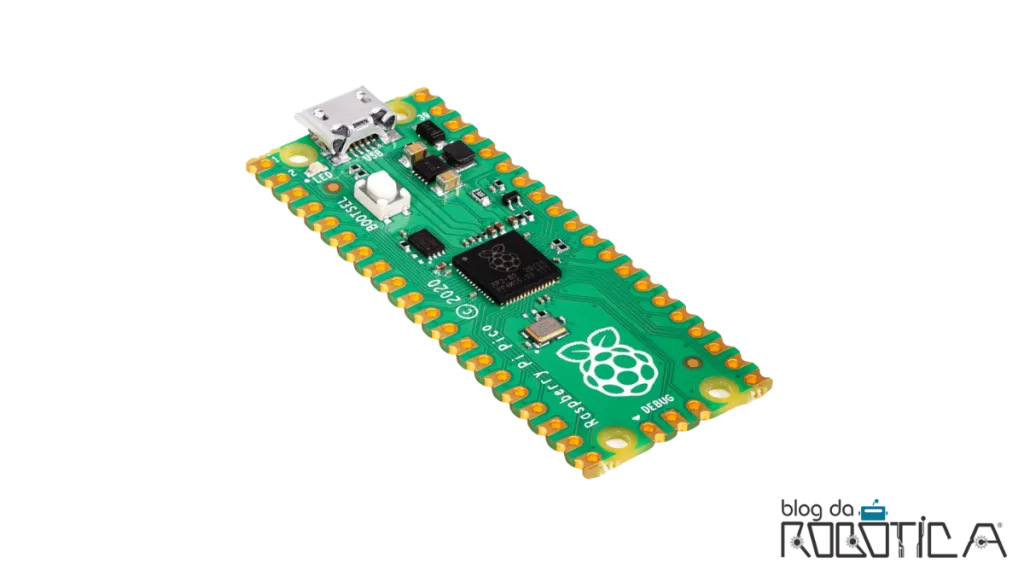

A Raspberry Pi Pico é uma placa de desenvolvimento composta pelo microcontrolador RP2040. Adequada para diversas aplicações, desde a criação de dispositivos simples até projetos mais complexos, a Raspberry Pi Pico combina hardware robusto, eficiência energética e flexibilidade de programação. A placa pode ser programada tanto em C/C++ quanto em Python.

Este tutorial tem como objetivo demonstrar como programar a Respberry Pi Pico em C/C++ usando o Arduino IDE.

Para obter mais informações sobre características e especificações técnicas da placa, acesse o nosso post Conhecendo a Raspberry Pi Pico.

MATERIAIS NECESSÁRIOS

1x Raspberry Pi Pico RP2040
1x Cabo Micro USB

CONFIGURANDO O ARDUINO IDE PARA PROGRAMAR A RASPBERRY PI PICO

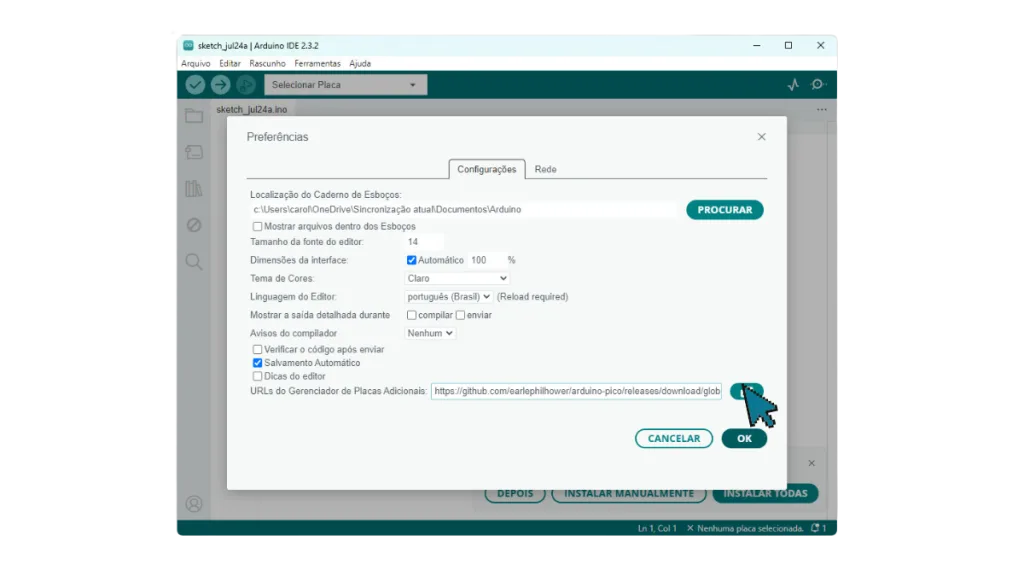

Antes de começar a programar, precisamos preparar o Arduino IDE para que reconheça a placa Raspberry Pi Pico. Para isso, abra o Arduino IDE e acesse: Arquivo > Preferências (Figura 2). Em seguida, copie a URL abaixo e cole na caixa de URLs adicionais para Gerenciadores de Placas, que fica localizada na parte inferior da janela.

https://github.com/earlephilhower/arduino-pico/releases/download/global/package_rp2040_index.json

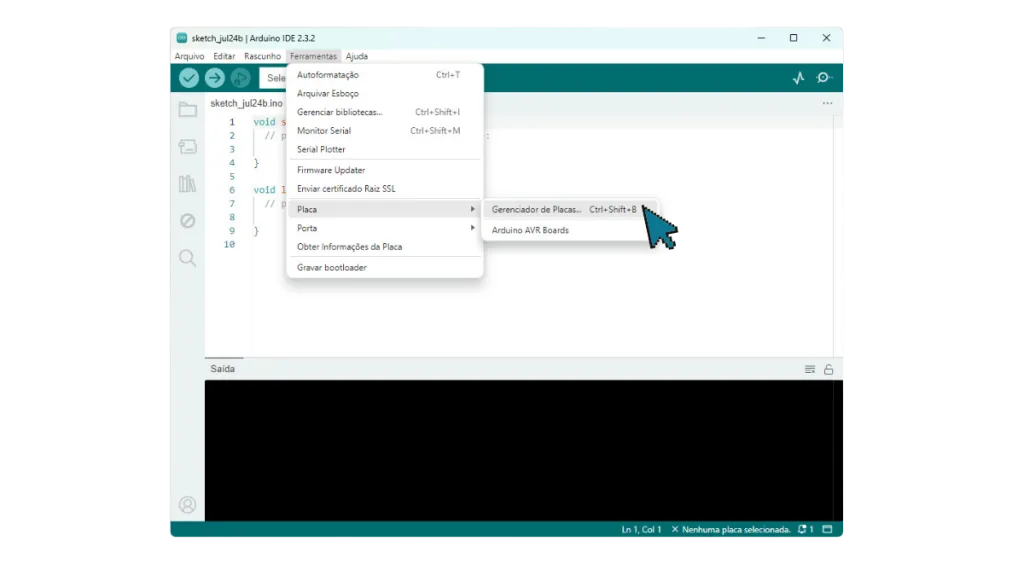

Em seguida, navegue até o Gerenciador de Placas através do caminho Ferramentas> Placa> Gerenciador de placas, ou use o atalho Ctrl+Shift+B.

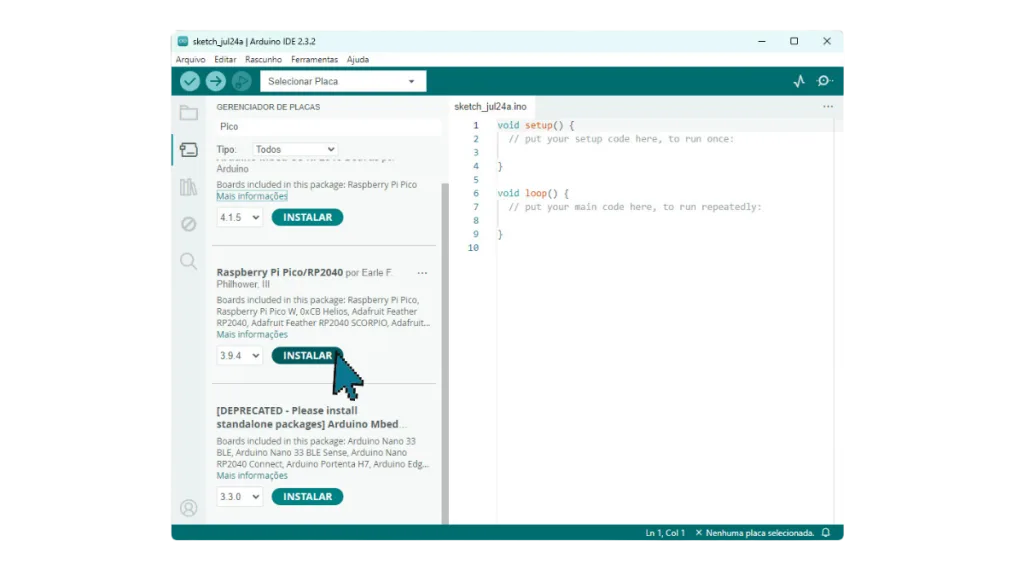

No campo de pesquisa, busque por “Pico”. Em seguida, na opção “Raspberry Pi Pico/RP2040”, clique em INSTALAR. Prossiga com a instalação.

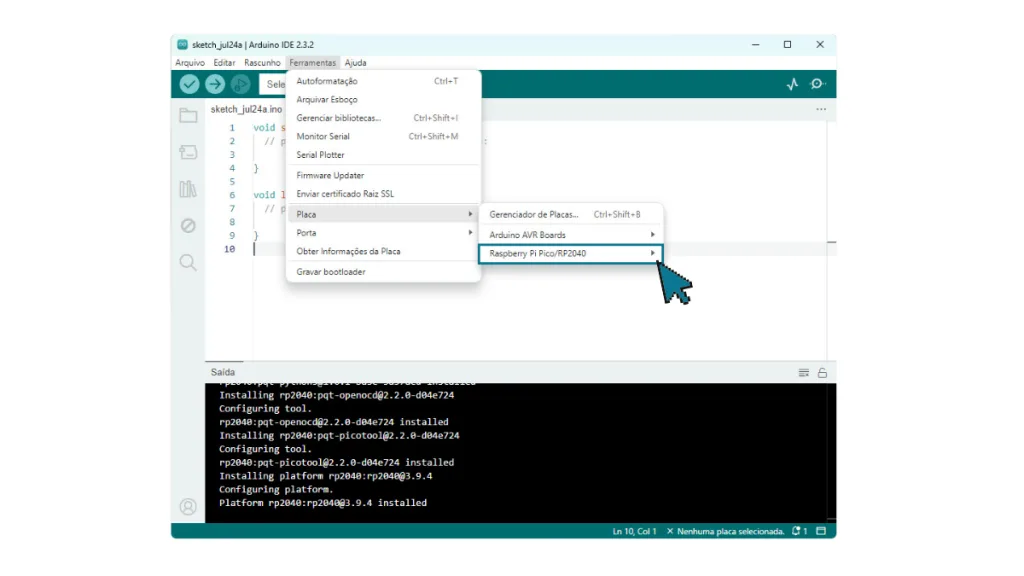

Para verificar se a instalação ocorreu corretamente, acesse novamente Ferramentas > Placas > Raspberry Pi Pico/RP2040.

EXEMPLO DE PROGRAMAÇÃO DA PLACA RASPBERRY PI PICO NO ARDUINO IDE

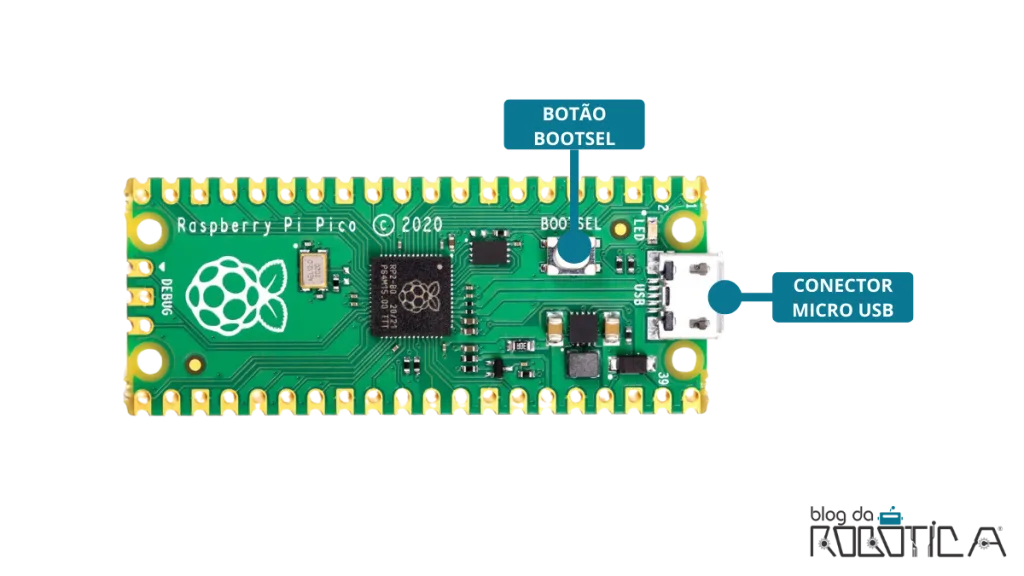

Para começar a programar a Raspberry Pi Pico no Arduino IDE, conecte a placa ao seu computador, por meio de um cabo Micro USB, enquanto mantém pressionado o botão BOOTSEL, para ativar seu modo de programação.

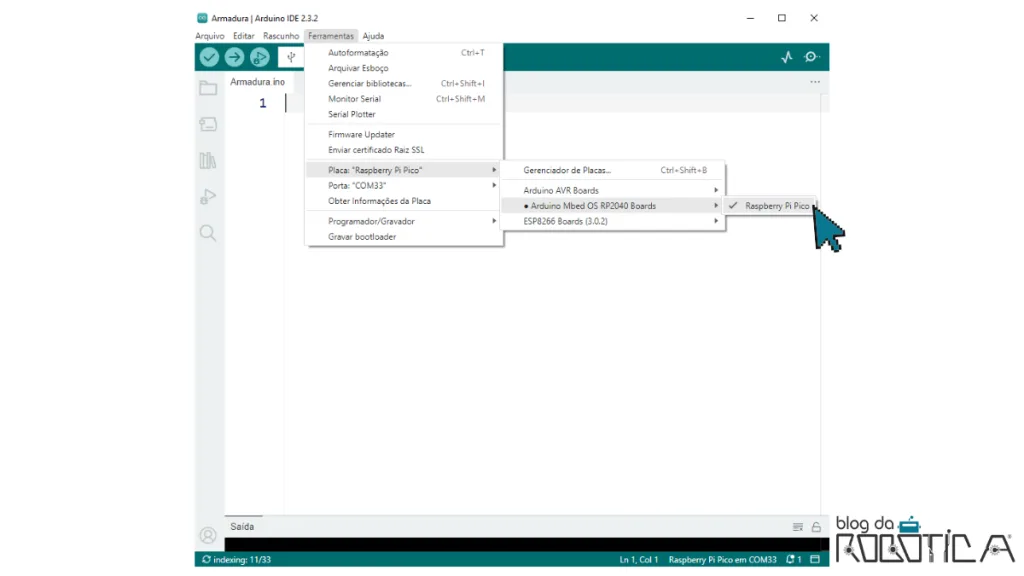

No Arduino IDE, acesse Ferramentas > Placas > Raspberry Pi Pico/RP2040, e selecione a placa Raspberry Pi Pico. Em seguida, configure a porta de comunicação, conforme a Figura 7.

COMO GRAVAR UM CÓDIGO

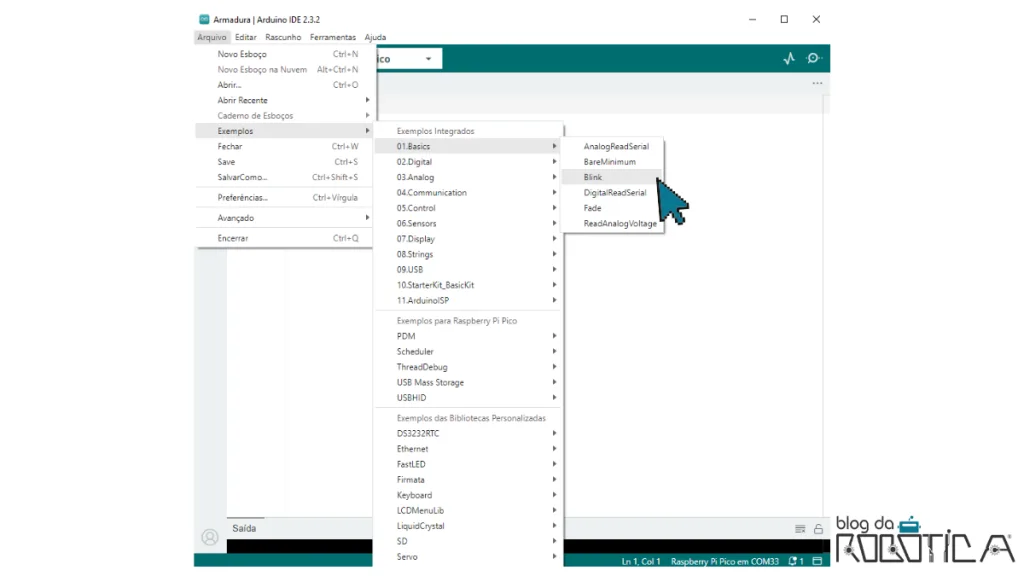

Agora, vamos carregar o código Blink (Pisca LED) para a Raspberry Pi Pico. Para isso, abra o código de exemplo disponível no caminho Arquivo>Exemplos>01.Basics e clique em Blink.

Logo após, uma nova janela será aberta contendo o seguinte código:

/*
  Blink

  Turns an LED on for one second, then off for one second, repeatedly.

  Most Arduinos have an on-board LED you can control. On the UNO, MEGA and ZERO
  it is attached to digital pin 13, on MKR1000 on pin 6. LED_BUILTIN is set to
  the correct LED pin independent of which board is used.
  If you want to know what pin the on-board LED is connected to on your Arduino
  model, check the Technical Specs of your board at:
  https://www.arduino.cc/en/Main/Products

  modified 8 May 2014
  by Scott Fitzgerald
  modified 2 Sep 2016
  by Arturo Guadalupi
  modified 8 Sep 2016
  by Colby Newman

  This example code is in the public domain.

  https://www.arduino.cc/en/Tutorial/BuiltInExamples/Blink
*/

// the setup function runs once when you press reset or power the board
void setup() {
  // initialize digital pin LED_BUILTIN as an output.
  pinMode(LED_BUILTIN, OUTPUT);
}

// the loop function runs over and over again forever
void loop() {
  digitalWrite(LED_BUILTIN, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(1000);                       // wait for a second
  digitalWrite(LED_BUILTIN, LOW);    // turn the LED off by making the voltage LOW
  delay(1000);                       // wait for a second
}

Por fim, clique em Carregar e aguarde a compilação e o envio. Durante esse processo, uma janela abrirá e fechará, pois a placa será reiniciada. Quando ela está no modo de programação, é reconhecida como um dispositivo de armazenamento USB.

Quando o código Blink for enviado, o LED interno da Raspberry Pi Pico começará a piscar, como no vídeo abaixo.

Espero ter ajudado, e em caso de dúvidas, deixe seu comentário abaixo!
