CONVERSORES / REGULADORES STEP UP: O QUE SÃO?

Os conversores DC-DC Step Up são dispositivos eletrônicos essenciais para aumentar a tensão inserida na entrada, fornecendo uma tensão de saída superior àquela que foi aplicada na entrada. Através de um processo de comutação rápida, esses conversores armazenam energia em um indutor e a transferem para um capacitor, elevando a tensão de saída de forma eficiente.

Esses conversores são usados em carregadores de baterias, sistemas de energia solar, veículos, equipamentos médicos portáteis e outros dispositivos eletrônicos que necessitam de uma tensão maior. Eles são conhecidos por sua alta eficiência e vêm com proteções integradas contra curto-circuito, sobrecorrente e sobretemperatura. Em suma, os conversores Step Up são componentes vitais para a conversão eficiente de tensão e cabe destacar que sua alta eficiência possibilita diversas aplicações.

PRINCIPAIS APLICAÇÕES – REGULADORES STEP UP:

Carregadores de Baterias: Em dispositivos portáteis como smartphones e tablets, os conversores Step Up são usados para aumentar a tensão da fonte de energia quando esta é inferior à requerida. Isso garante um carregamento rápido e eficiente das baterias, especialmente em situações onde a entrada de energia é limitada, como ao usar fontes de energia alternativas ou portáteis.

Sistemas de Energia Solar: Nos sistemas de energia solar, os conversores step up elevam a tensão gerada pelos painéis solares a níveis adequados para carregar baterias de armazenamento ou alimentar inversores. Esse ajuste é crucial para otimizar a eficiência do sistema, assegurando que a energia captada pelos painéis seja utilizada de forma eficaz e que os dispositivos conectados recebam a tensão correta para seu funcionamento.

Veículos Elétricos e Híbridos: Nos veículos elétricos e híbridos, os conversores step up são usados para aumentar a tensão da bateria principal, que pode ser insuficiente para certos sistemas auxiliares. Esses conversores garantem que sistemas como iluminação, entretenimento e controle eletrônico recebam a tensão adequada, promovendo segurança e eficiência energética. Por exemplo, eles podem elevar a tensão da bateria de 12V para 24V ou mais, conforme necessário pelos diferentes componentes do veículo.

Eletrônicos Portáteis: Em dispositivos como lanternas, rádios, câmeras e outros gadgets portáteis, os conversores step up são utilizados para elevar a tensão das baterias, permitindo um funcionamento mais prolongado e eficiente. Isso é particularmente importante em situações onde a carga da bateria está baixa, garantindo que o dispositivo continue operando de forma otimizada até que a bateria possa ser recarregada ou substituída.

Fontes de Alimentação para Equipamentos Industriais: Em muitas aplicações industriais, há a necessidade de converter tensões mais baixas para níveis mais altos para alimentar diferentes máquinas e dispositivos. Os conversores step up são essenciais para aumentar a tensão de entrada de fontes como baterias ou linhas de baixa tensão para fornecer a energia necessária para motores, sensores e outros equipamentos industriais, assegurando um desempenho eficiente e contínuo das operações.

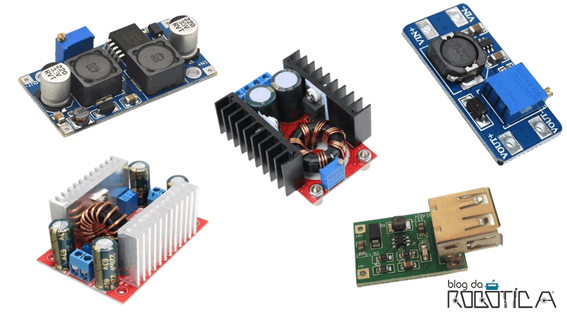

MODELOS E CARACTERÍSTICAS – REGULADORES STEP UP

Abaixo vamos listar alguns modelos de Reguladores com características diferentes para que você possa identificar o que melhor se adequa ao seu projeto.

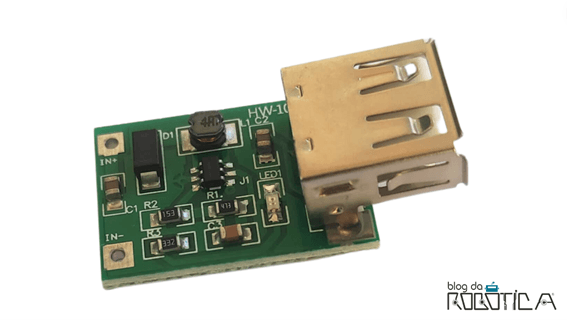

– USB CONVERSOR DC-DC 5V REGULADOR TENSÃO STEP UP

O conversor USB DC-DC 5V regulador tensão step up  é uma solução compacta e eficiente para diversas necessidades de alimentação digital. Com uma entrada de tensão DC na faixa de 0,90V a 4,50V, este conversor é capaz de fornecer uma saída estável de 5V, ideal para carregar dispositivos como telefones, câmeras e microcontroladores.

Com uma única pilha AA, ele fornece entre 200mAh e 300mAh, enquanto com duas pilhas AA, a corrente de saída pode chegar a 500mAh a 600mAh, garantindo energia suficiente para diversos dispositivos eletrônicos. Equipado com uma porta USB fêmea, o conversor facilita a conexão com uma ampla gama de produtos de alimentação digital. Além disso, ele possui luzes de LED que indicam o status de operação, proporcionando uma experiência de uso conveniente e intuitiva. As especificações técnicas incluem uma eficiência de conversão de 96%, o que assegura uma utilização eficiente da energia disponível, e dimensões compactas de 34mm x 5mm x 7mm, tornando-o fácil de integrar em qualquer projeto ou aplicação portátil.

ESPECIFICAÇÕES TÉCNICAS:

• Tensão de entrada: 0.9V-4.5V;
• Tensão de saída: 5V-600mA;
• Eficiência: 96%;
• Tamanho: 34mm x 5mm x 7mm;

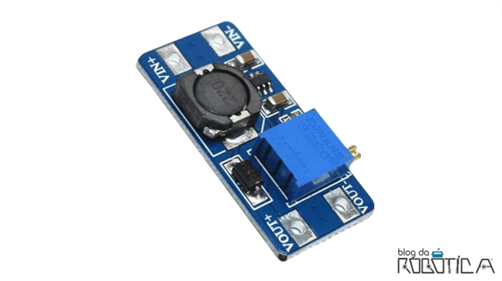

– MÓDULO REGULADOR DE TENSÃO AJUSTÁVEL MT3608 STEP UP – 2,5V A 28V

O Módulo Regulador de Tensão Ajustável MT3608 Step Up é uma solução versátil e eficiente, projetada para projetos eletrônicos que exigem tensões e correntes variadas para o acionamento de circuitos. Este regulador de tensão trabalha com tensões de entrada variando de 2V a 24V DC e oferece uma saída ajustável entre 2,5V e 28V DC, permitindo personalização conforme a necessidade do usuário por meio de um trimpot de ajuste.

Ao aplicar uma tensão de entrada de 5V, o módulo pode elevar essa tensão para até 15V, ou qualquer valor desejado dentro da faixa ajustável, utilizando o trimpot. O MT3608 possui uma corrente de saída máxima de 2A e uma regulação de carga de ±0,5%, garantindo uma saída estável e confiável. Com uma eficiência máxima de conversão de 91%, ele assegura que a maior parte da energia seja eficientemente utilizada. A diferença mínima entre a tensão de entrada e saída é de apenas 0,5V, permitindo flexibilidade em várias aplicações.

ESPECIFICAÇÕES TÉCNICAS:

• Tensão de entrada: 2V a 24V DC;
• Tensão de saída: 2,5V a 28V DC Ajustável;
• Corrente de saída: 2A máxima;
• Regulação de carga: ±0,5%;
• Eficiência máxima de conversão: 91%;
• Diferença mínima entre a entrada e saída: 0,5V;
• Frequência de comutação: 150Hz;
• Proteção contra curto circuito: Não;
• Proteção reversa da polaridade da entrada: Não;
• Tamanho do módulo: 17mm x 37mm x 6mm (L x C x A);
• Peso: 4g;
• Peso com embalagem: 5g.

– CONVERSOR REGULADOR DE TENSÃO DC DC CN6009 XL6009 BOOST STEP UP

O regulador de tensão DC DC CN6009 XL6009 boost step up é projetado para operar com tensões de entrada que variam de 4,5V a 32V DC, oferecendo uma saída ajustável de 5V a 40V DC, configurável conforme necessário através de um trimpot. Ideal para alimentar motores, relés, displays, microcontroladores e outros circuitos eletrônicos, o CN6009 XL6009 é versátil e confiável.

Sua capacidade de elevar a tensão de entrada (Step Up) permite que dispositivos operem com a tensão adequada, mesmo quando a fonte de alimentação original é insuficiente. Por exemplo, ao aplicar uma tensão de entrada de 5V, a saída pode ser ajustada para até 40V, dependendo das necessidades do projeto. O regulador oferece uma corrente de saída nominal de 1A, com uma capacidade máxima de 2A, embora seja necessário melhorar a dissipação de calor para correntes mais altas. Ele possui uma regulação de carga de ±0,5%, garantindo uma saída estável, e uma eficiência máxima de conversão de 94%, otimizando o uso de energia. Com uma frequência de comutação de 400kHz, o regulador opera de maneira eficiente e rápida.

ESPECIFICAÇÕES TÉCNICAS:

• Tensão de entrada: 4,5V a 32V DC;
• Tensão de saída: 5V a 40V DC ajustável (A tensão de entrada deve ser pelo menos 1V menor que a tensão ajustada na saída);
• Corrente de saída: 1A nominal e 2A máxima (é necessário melhorar a dissipação de calor para correntes acima de 2A);
• Regulação de carga: ±0,5%;
• Eficiência máxima de conversão: 94%;
• Frequência de comutação: 400kHz;
• Temperatura: -10°C a +85°C. Para potências superiores a 15W, é necessário melhorar a dissipação de calor;
• Proteção contra curto-circuito: Não;
• Proteção reversa da polaridade da entrada: Não;
• Tamanho do módulo: 20mm x 43mm x 13mm (L x C x A);
• Peso: 20g.

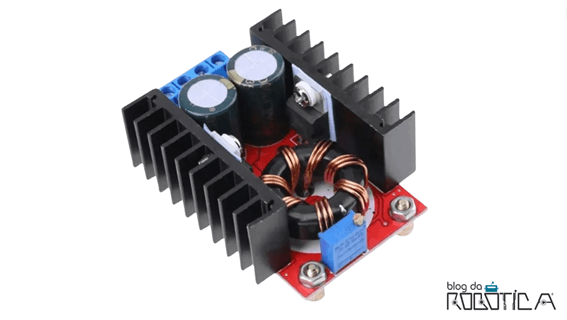

– REGULADOR DE TENSÃO CONVERSOR DC STEP UP 12V A 35V 150W BOOST

O Regulador de Tensão Step Up Boost 12V – 35V é um dispositivo versátil e eficiente, projetado para ser utilizado em projetos eletrônicos que exigem diferentes tensões e correntes para alimentar circuitos. Este regulador trabalha com tensões de entrada de 10V a 32V DC e pode fornecer uma saída ajustável de 12V a 35V DC, ajustável conforme a necessidade do usuário através de um trimpot.

Ideal para alimentar motores, relés, displays, microcontroladores e outros circuitos elétricos, o regulador de tensão Step Up Boost 12V – 35V também é amplamente utilizado em aplicações veiculares e em outros eletrônicos que operam dentro das especificações de tensão e corrente. A principal vantagem deste regulador é sua capacidade de aumentar a tensão de entrada (Step Up). Por exemplo, se a tensão de entrada for 14V, o módulo pode elevar essa tensão para até 35V, ajustável conforme necessário.

O regulador é capaz de operar com alta potência, alcançando até 150W. No entanto, para operação contínua, recomenda-se utilizá-lo com até 100W para evitar superaquecimento. Para potências superiores, é necessário melhorar a dissipação de calor. Com uma corrente de saída máxima de 10A, é importante assegurar uma dissipação adequada do calor ao exceder 7A para manter o funcionamento estável. Contudo ele se torna uma excelente escolha para ajustar e elevar tensões em diversos circuitos eletrônicos, proporcionando flexibilidade, eficiência e desempenho confiável em um formato robusto e compacto.

ESPECIFICAÇÕES TÉCNICAS:

• Tensão de entrada: 10V a 32V DC;
• Tensão de saída: 12V a 35V DC ajustável;
• Corrente de saída: 10A (máx.). Ao exceder 7A, é necessário melhorar a dissipação de calor;
• Potência de saída: 150W (máx.). Para potências superiores a 100W, é necessário melhorar a dissipação;
• Temperatura: -40°C a +85°C;
• Eficiência máxima de conversão: até 94% (medição realizada com 16V na entrada e saída de 19V a 2,5A);
• Corrente sem carga: 25mA típica;
• Regulação de tensão: 0,5%;
• Regulação de carga: 0,5%;
• Velocidade de resposta dinâmica: 200μs a 5%;
• Proteção contra curto-circuito: Não;
• Proteção reversa da polaridade da entrada: Não;
• Instalação: 4 furos de parafuso de 2,55mm;
• Tamanho do módulo: 65mm x 46mm x 28mm (L x C x A);
• Peso: 65g.

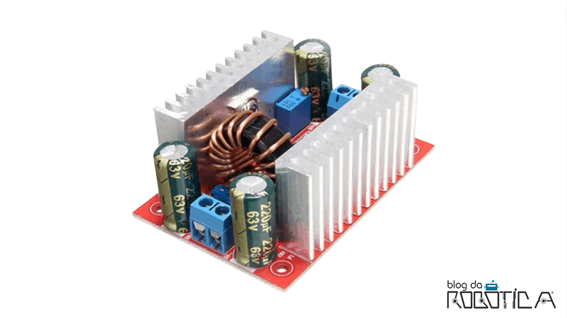

– REGULADOR DE TENSÃO E CORRENTE STEP UP BOOST 8.5-50V PARA 10-60V 15A 400W

O Regulador de Tensão E Corrente Step Up Boost 8.5-50V para 10-60V 15A 400W é um dispositivo potente e versátil, projetado para ajustar a tensão e corrente de saída conforme as necessidades do equipamento ao qual será conectado. Este regulador é ideal para uso em aparelhos elétricos, produtos digitais, laptops, drivers para luzes LED de alta potência e reguladores de tensão para painéis solares, entre outras aplicações.

Com este módulo, é possível aumentar significativamente a tensão que foi inserida na entrada. Por exemplo, conectando uma fonte de 12V, a tensão pode ser elevada até 60V, oferecendo flexibilidade para atender a diversas necessidades de alimentação. É crucial sempre verificar as especificações do produto antes de realizar testes para garantir um funcionamento seguro e eficiente.

O regulador permite a regulagem tanto da tensão quanto da corrente, com a corrente ajustável de 0.2A até 12A constante, podendo atingir picos de até 15A. Para operações que exigem correntes mais altas, recomenda-se o uso de um cooler para auxiliar na dissipação de calor, garantindo que o módulo opere de maneira segura e eficaz.

ESPECIFICAÇÕES TÉCNICAS:

• Modelo: HW0005135
• Tensão de entrada: 8,5V a 50V DC;
• Tensão de saída: 10V a 60V DC ajustável;
• Corrente de entrada máxima: 15A (máx.). Ao exceder 8A, é necessário melhorar a dissipação de calor;
• Corrente de saída máxima: 12A (máx.). Ao exceder 7A, é necessário melhorar a dissipação de calor;
• Corrente quiescente: 10mA (aumenta ao converter de 12V a 20V);
• Temperatura: -40°C a +85°C;
• Frequência de operação: 150kHz;
• Eficiência máxima de conversão: até 96%;
• Proteção contra sobrecorrente: Sim;
• Proteção reversa da polaridade da entrada: Não;
• Instalação: 4 furos de parafuso de 2,55mm;
• Tamanho do módulo: 67mm x 48mm x 28mm (L x C x A);
• Peso: 60g.

Espero que tenha gostado das informações deste post, caso tenha alguma dúvida, deixe um comentário abaixo.
