CONVERSORES / REGULADORES STEP DOWN: O QUE SÃO?

Um conversor DC-DC Step Down, ou regulador Buck, é um dispositivo que reduz a tensão de entrada DC para uma tensão de saída menor, mantendo a polaridade. Esses conversores são muito úteis em sistemas que requerem uma tensão de saída inferior à de entrada, especialmente em aplicações onde a eficiência energética é crucial.

Além de converter a tensão de entrada em uma tensão de saída menor, o conversor step-down também consegue manter a saída estável na tensão ajustada, mesmo a tensão de entrada variando. Desde que, a tensão de entrada seja sempre maior que a de saída.

PRINCIPAIS APLICAÇÕES – STEP DOWN:

Dispositivos Eletrônicos Portáteis: Smartphones, tablets e laptops utilizam baterias que fornecem uma tensão variável. Os conversores step down ajustam a tensão da bateria, que pode variar conforme o nível de carga, para níveis constantes necessários em diferentes circuitos internos, como processadores, módulos de memória e telas, prolongando a vida útil da bateria e otimizando o desempenho do dispositivo.

Sistemas de Energia Solar: Os painéis solares e as baterias de armazenamento podem gerar tensões variáveis, que precisam ser reguladas. Sendo assim, os conversores step down ajustam a tensão de saída dos painéis solares ou das baterias para níveis adequados para alimentar inversores, controladores de carga e outros dispositivos, otimizando a eficiência do sistema de energia solar e protegendo os componentes eletrônicos.

Veículos Elétricos e Híbridos: Esses veículos possuem uma bateria principal de alta tensão, usada para acionar o motor elétrico. Por isso, é importante usar conversores step down para reduzir a alta tensão da bateria principal para níveis mais baixos, adequados para sistemas auxiliares, como sistemas de iluminação, controle de clima e sistemas de controle eletrônico, garantindo segurança e eficiência energética.

Alimentação de Computadores: Em computadores, é crucial converter a tensão da fonte de alimentação principal para níveis mais baixos adequados para componentes internos. A CPU, a memória RAM, o chipset e outros circuitos sensíveis requerem tensões mais baixas e estáveis. Os conversores step down garantem que esses componentes recebam a tensão correta, melhorando a eficiência energética e o desempenho do sistema.

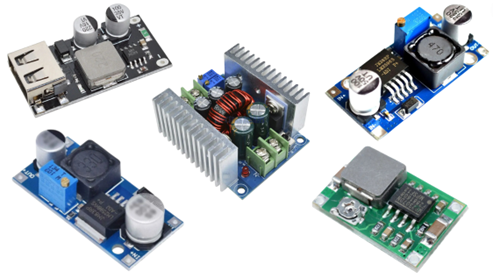

MODELOS E CARACTERÍSTICAS – REGULADORES STEP DOWN

Abaixo vamos listar alguns modelos de Reguladores com características diferentes para que você possa identificar o que melhor se adequa ao seu projeto.

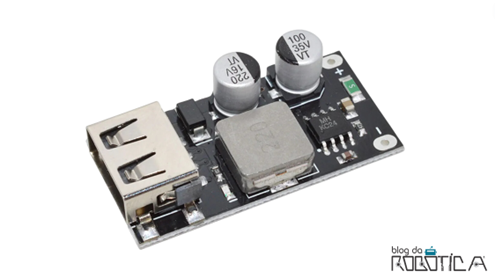

– REGULADOR DE TENSÃO de 5V PARA CARREGAMENTO RÁPIDO COM SAÍDA USB

O módulo regulador de tensão DC-DC step down 5V para carregamento rápido com saída USB é uma solução eficiente para fornecer energia a dispositivos compatíveis com essa tecnologia. Com este módulo, é possível inserir uma tensão de entrada de 10V a 30V e obter uma saída regulada de 5V através da porta USB, garantindo alta potência de saída e permitindo o carregamento rápido de dispositivos, como smartphones compatíveis com fast charging.

Ele tem uma potência de saída de até 24W, com, isso pode fornecer várias combinações de tensão e corrente na saída. A eficiência de conversão varia entre 90% e 97%, garantindo um uso eficiente da energia. Além disso, o módulo suporta múltiplos protocolos de carregamento rápido, incluindo DCP, BC1.2, Apple, Samsung, Huawei FCP/SCP, Huawei AFC, SFCP, QC2.0, QC3.0 e MTK PE1.1/PE2.0. Essas compatibilidades fazem deste regulador uma solução versátil para diversos dispositivos.

Para garantir a segurança e a durabilidade, o módulo inclui várias proteções: contra sobretensão e subtensão de entrada, sobrecorrente de entrada e saída, curto-circuito e superaquecimento. A função de compensação do cabo de tensão de saída assegura que a tensão correta seja mantida durante o carregamento.

ESPECIFICAÇÕES TÉCNICAS:

• Faixa de tensão de entrada: 10V a 30V;
• Tensão de saída: 5V padrão, ajuste automático entre 3V e 12V, após acionar a carga rápida;
• Potência de saída: até 24W (5V/3,4A, 9V/2,5A, 12V/2A, etc.);
• Função de compensação da queda de tensão do cabo;
• Eficiência de conversão: 90% a 97%;
• Suporte a múltiplos protocolos de carregamento rápido;
• Proteção contra sobretensão e subtensão de entrada;
• Proteção contra sobrecorrente de entrada e saída, e proteção contra curto-circuito;
• Proteção contra superaquecimento da máquina;
• Dimensões: 19mm x 38mm.

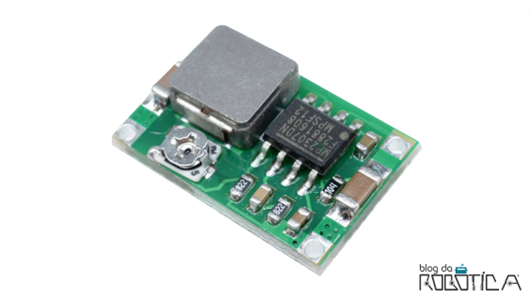

– MINI REGULADOR DE TENSÃO STEP DOWN BUCK DC-DC 3A 360

O Mini Regulador de Tensão Step Down Buck DC DC 3A 360 é uma solução compacta e eficiente para converter tensões de 4,75V a 23V na entrada para uma faixa de saída ajustável de 1,0V a 17V. Este regulador, com seu tamanho reduzido, é capaz de fornecer correntes de até 3 amperes de pico e 1,8 amperes constantes, tornando-o ideal para aplicações em dispositivos de baixa potência.

Equipado com um potenciômetro ajustável, o regulador permite a fácil configuração da tensão de saída desejada. Ele oferece proteção de desligamento automático e possui uma alta eficiência de conversão de até 96%, garantindo o uso eficaz da energia. A frequência de comutação do regulador é de 340 kHz, e o ripple de saída é de apenas 30 mV sem carga, o que assegura uma saída de tensão estável. Ele é especialmente útil para aplicações em luzes de LED, microcontroladores, carregadores de baterias e outros dispositivos que requerem um fornecimento de energia estável e ajustável. Com dimensões aproximadas de 17 x 11 x 4 mm, ele é fácil de integrar em projetos compactos.

Para iniciar o funcionamento do regulador, é necessário girar o trimpot 50 vezes no sentido anti-horário e acompanhar a saída de tensão com um multímetro. Ele opera em uma faixa de temperatura de -40 a 85 ºC, o que permite seu uso em diversas condições ambientais. Contudo, o Mini Regulador de Tensão DC-DC Step Down é uma escolha excelente para um projeto que necessite de uma solução de conversão de tensão compacta, eficiente e ajustável.

ESPECIFICAÇÕES TÉCNICAS:

• Tipo: Mini Step Down;
• Tensão de entrada: 4,75V a 23V;
• Tensão de saída: 1,0V a 17V;
• Corrente de saída máxima: 3A (pico);
• Corrente de saída nominal: 1,8A (constante);
• Eficiência: Até 96%;
• Frequência de comutação: 340 KHz;
• Ripple de saída: 30 mV (sem carga);
• Temperatura de operação: -40 a 85 ºC;
• Tamanho: aprox. 17mm x 11mm x 4 mm.

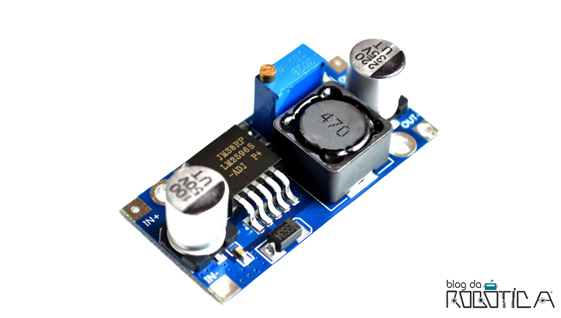

– REGULADOR DE TENSÃO STEP DOWN – BUCK CONVERSOR DC DC LM2596 3A

O regulador de tensão step down – buck conversor DC DC LM2596 3A é uma solução versátil e eficiente para aplicações em projetos eletrônicos que requerem diferentes tensões para o acionamento de circuitos. Este conversor DC-DC opera em modo Step Down, permitindo reduzir a tensão de entrada e ajustar a tensão de saída entre 1,5V e 35V DC, com uma tensão de entrada suportada variando de 3,2V a 40V DC.

Comumente utilizado na alimentação de relés, motores, displays, fontes de bancada e outros componentes eletrônicos, o Regulador LM2596 é essencial para manter a estabilidade e a eficiência em projetos que necessitam de uma conversão de tensão confiável. O regulador pode fornecer uma corrente nominal de 2A e uma corrente máxima de 3A, embora seja necessário melhorar a dissipação de calor para potências superiores a 15W. Este módulo oferece uma eficiência de conversão máxima de 92%, garantindo o uso eficaz da energia. Sua frequência de comutação pode alcançar até 150KHz, e ele possui uma resposta dinâmica rápida de 5% em 200μs.

Além disso, o regulador inclui um circuito de proteção SS36, proporcionando segurança adicional ao sistema. Ele possui uma faixa de operação de temperatura de -40 a +85 graus Celsius, com uma regulação de carga de ±0,5%. No entanto, é importante notar que ele não possui proteção reversa da polaridade da entrada. O módulo é compacto, medindo 43 x 21 x 14mm e pesando apenas 12g, facilitando sua integração em diversos projetos.

Assim como no anterior, para iniciar o funcionamento do regulador, é necessário girar o trimpot pelo menos 50 vezes no sentido anti-horário e monitorar a saída de tensão com um multímetro para garantir que a tensão de saída seja ajustada corretamente.

ESPECIFICAÇÕES TÉCNICAS:

• Regulador de tensão: LM2595;
• Tensão de entrada: 3,2V a 40V DC;
• Tensão de saída: 1,5 a 35V DC Ajustável (a entrada deve ser pelo menos 1.5 V maior que a saída);
• Corrente de saída: 2A nominal e 3A máxima (será necessário melhorar a dissipação de calor para potências superiores a 15W);
• Eficiência máxima de conversão: 92% (mais alto);
• Tensão suspensa mínima: 1,5 V;
• Frequência de comutação: até 150KHz;
• Velocidade de resposta dinâmica: 5% 200µs;
• Circuito de proteção: SS36;
• Temperatura de operação: -40 a +85°C;
• Regulação de carga: ±0,5%;
• Proteção reversa da polaridade da entrada: Não;
• Dimensões: 43mm x 21mm x 14mm (C x L x A);
• Peso: 12g;

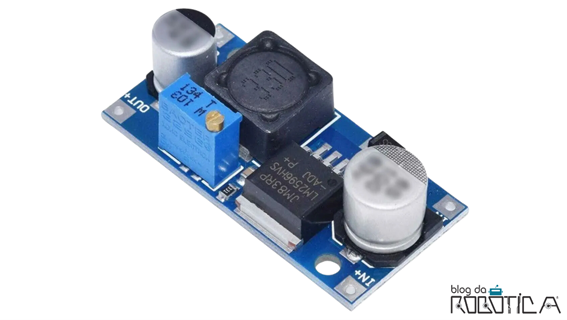

– REGULADOR DE TENSÃO STEP DOWN ENTRADA 4,5V A 53V – BUCK CONVERSOR DC DC LM2596HVS 3A

O regulador de tensão step down entrada 4,5v a 53v – buck conversor DC DC LM2596HVS 3A é uma solução compacta e eficiente para conversão de tensões em uma ampla faixa de aplicações eletrônicas. Este mini regulador é capaz de converter tensões de entrada de 4,75V a 23V em uma saída ajustável de 1,0V a 17V, suportando correntes de até 3A de pico e 1,8A constante.

Ideal para uso em luzes de LED, microcontroladores, carregadores de baterias e outros dispositivos de baixa potência, o regulador de tensão LM2596HVS oferece alta eficiência de conversão, chegando a até 96%. Ele possui um potenciômetro ajustável que permite regular a tensão de saída conforme necessário, além de proteção de desligamento automático para maior segurança. O regulador opera com uma frequência de comutação de 340 KHz e apresenta um ripple de saída de apenas 30mV sem carga, garantindo uma saída de tensão estável. Ele pode operar em temperaturas que variam de -40 a 85 ºC, tornando-o adequado para uma ampla gama de ambientes operacionais. Suas dimensões são de aproximadamente 17mm x 11mm x 4mm, facilitando sua integração em projetos compactos. Para ajustar a tensão de saída, é necessário girar o trimpot e monitorar a saída com um multímetro até alcançar o valor desejado.

ESPECIFICAÇÕES TÉCNICAS:

• Regulador de tensão: LM2595HVS;
• Tensão de entrada: 4,5V a 53V DC;
• Tensão de saída: 3V a 40V DC Ajustável (a entrada deve ser pelo menos 1.5V maior que a saída);
• Corrente de saída: 2A nominal e 3A máxima (será necessário melhorar a dissipação de calor para potência maior que 15W);
• Potência máxima: 80W;
• Eficiência máxima de conversão: 92% (mais alto);
• Tensão suspensa mínima: 1,5V;
• Frequência de comutação: até 150KHz;
• Temperatura de operação: -45 a +85°C;
• Regulação de carga: ±0,5%;
• Proteção reversa da polaridade da entrada: Não;
• Dimensões: 43mm x 21mm x 14mm (C x L x A);
• Peso: 12g;

– CONVERSOR DC DC 20A 300W STEP DOWN TENSÃO E CORRENTE CONTROLÁVEIS

O conversor dc dc 20a 300w step down tensão e corrente controláveis é uma solução robusta e eficiente para aplicações que exigem ajustes precisos de tensão e corrente. Este conversor opera com uma ampla faixa de tensão de entrada, variando de 6V a 40V, embora seja recomendado utilizá-lo entre 10V e 40V para melhor desempenho. Ele é capaz de ajustar a tensão de saída de 1,2V a 36V e pode fornecer uma corrente máxima de 20A, com 15A sendo a corrente sugerida para operação contínua.

A eficiência do conversor pode chegar a até 96%, especialmente ao converter 24V para 12V a 20A. Projetado com tubos duplos MOS de alta corrente (75V/80A), ele garante um desempenho confiável e eficiente. Para garantir a estabilidade da saída, utiliza capacitores eletrolíticos de alta frequência e baixa resistência, resultando em uma baixa ondulação de saída de até 50mV.

A fiação é facilitada através de terminais de parafuso de 30A, que suportam altas correntes. O conversor vem equipado com dois dissipadores de calor para melhorar a eficiência de funcionamento e a dissipação térmica. Quando há uma grande diferença entre a tensão de entrada e a de saída, é recomendável reduzir a potência e a corrente para evitar sobreaquecimento.

ESPECIFICAÇÕES TÉCNICAS:

• Tensão de entrada: 6V a 40V DC (10V a 40V – recomendado). Só converte a tensão para baixo, a tensão de entrada sempre deve ser maior que a de saída;
• Tensão de saída: 1,2V a 36V DC;
• Corrente de saída: 20A (máx.), 15A (sugerido); Ao exceder 7A, será necessário melhorar a dissipação de calor;
• Eficiência: 95% (24V a 12V, 20A);
• Ondulação de saída: ≤50mV;
• Método de fiação: Terminais;
• Proteção contra curto-circuito: Auto-recuperação;
• Tamanho: 60mm x 53mm x 27 mm;
