Como montar o Jogo Pega LED

O Pega LED é um jogo interativo de rastreamento de luz, ideal para brincar com os amigos e testar a agilidade de cada participante. Para pontuar, participante precisa acionar um sensor LDR usando uma lanterna no local em que o LED verde aparecer. A cada ponto, o LED verde muda de posição. Por exemplo, se o LED verde acender na posição 3, o jogador deve direcionar a luz da lanterna para o LDR da posição 3. O jogo tem duração de 60 segundos e ganha quem conseguir fazer a maior pontuação nesse intervalo de tempo.

Jogo Pega LED

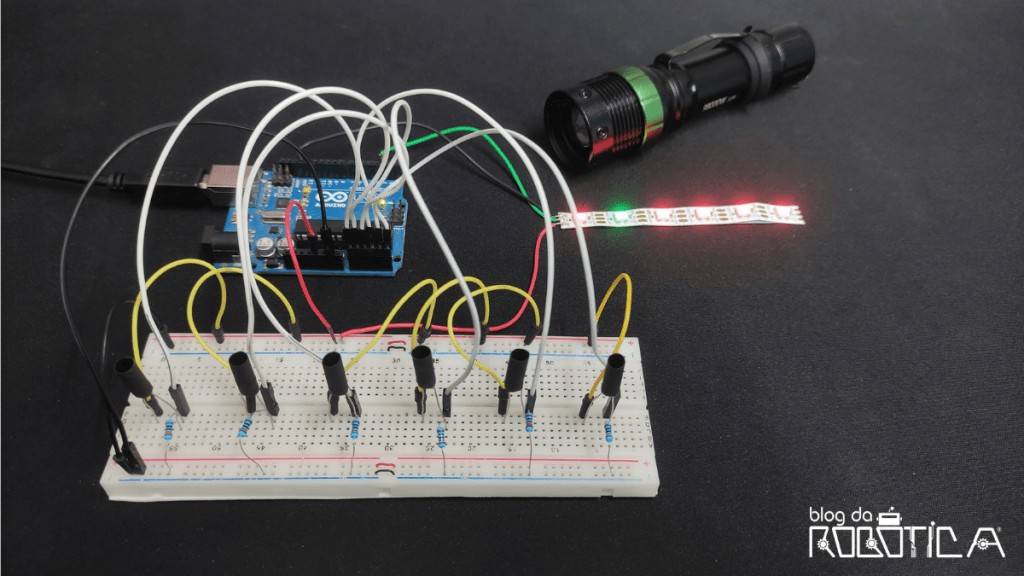

Figura 1- Jogo pega led montado na protoboard

O jogo é controlado por 6 LDRs que, quando saturados com a lanterna, agem como se fosse botões. Cada LDR é responsável por uma posição do LED endereçável. Desta forma, foram definidas 6 posições de 0 a 5, onde o LDR conectado ao pino A0 controla o LED da posição 0, o LDR no pino A1 controla o LED na posição 1, e assim sucessivamente, até o LDR no pino A5.

MATERIAIS NECESSÁRIOS

1 x Placa Uno SMD R3 Atmega328;
1 x Cabo USB Tipo A – B Compatível com Arduino;
1x Kit de LDR 5mm Fotoresistor;
1x Kit de Resistor 10 kΩ;
1x Termo retrátil;
1x Kit de cabo Jumper Macho x Macho 20 cm;
1x Fita de LED Endereçável.

ESQUEMATICO DE LIGAÇÃO

Certifique-se que o circuito esteja desenergizado e faça as ligações conforme o esquemático abaixo.

Esquemático de ligação do jogo.

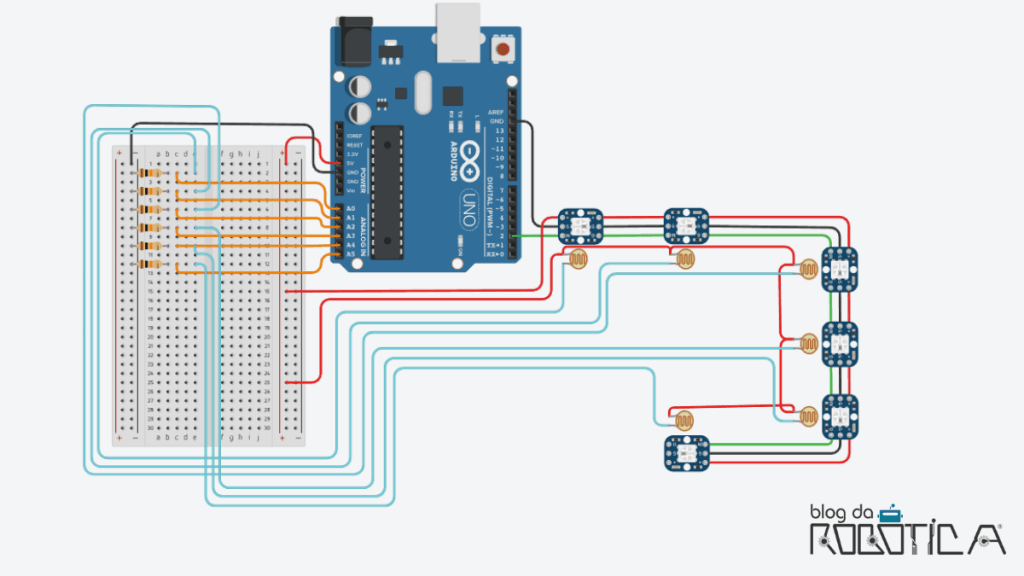

Figura 2 – Esquemático de ligação do jogo.

Ao montar seu circuito na protoboard, preste atenção nos seguintes pontos:

  • Conecte o GND da fita ao GND do Arduino;
  • Conecte o Din (sinal da fita led), na porta digital 2 da placa UNO;
  • E o 5V da fita no 5V do Arduino;
  • Ligue também um pino de cada um dos LDRs ao 5 V do Arduino;
  • No outro pino do LDR, coloque um resistor de 10 kΩ conectado ao GND;
  • No pino do LDR ligado ao GND, conecte um jumper que irá para as portas analógicas correspondentes às posições. O jumper do LDR da primeira posição deve ser conectado à entrada A0 do Arduino, o segundo à A1, o terceiro à A2, o quarto à A3, o quinto à A4, e o sexto à A5.

Observação: Como o LDR é um sensor que é bastante sensível, a luz da lanterna pode interferir no LDR ao lado. Para garantir que a luz atinja apenas o LDR desejado, é importante colocar um tubo termo retrátil ou um canudo cobrindo suas laterais, protegendo-o da luz indesejada.

LDR com e sem termo retrátil.

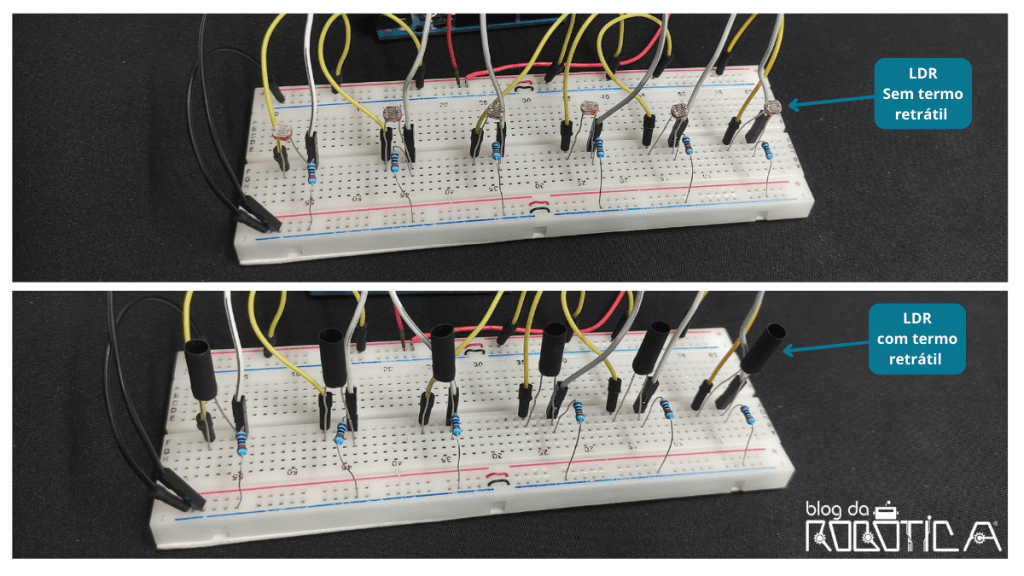

Figura 3 – LDR sem e com o termo retrátil.

ELABORANDO O CÓDIGO

CÓDIGO TESTE

Antes de começar a programar o projeto, é importante testar a sensibilidade dos LDRs. Para isso, definimos a quantidade de LDRs e declaramos um array que armazena os números dos pinos analógicos aos quais os LDRs estão conectados: A0, A1, A2, A3, A4 e A5. Em seguida, utilizamos a função Serial.begin() no setup() para iniciar a comunicação serial. No loop(), foi criado um laço for para ler os valores dos LDRs e imprimi-los de maneira organizada.

O código testa todos os LDRs ao mesmo tempo, e identifica a quantidade de luz que o sensor está capturando no ambiente. O valor lido é exibido no monitor serial e serve de base para ajustar a sensibilidade no código principal.

O código teste ficou assim:

#define NUM_LDRS 6  // Número de LDRs
// Pinos dos LDRs
int ldrPinos[NUM_LDRS] = {A0, A1, A2, A3, A4, A5};
void setup() {
  Serial.begin(9600); // Inicializa a comunicação serial
}
void loop() {
  // Lê os valores dos LDRs
  for (int i = 0; i < NUM_LDRS; i++) {
    int valorLdr = analogRead(ldrPinos[i]);
    Serial.print("LDR");
    Serial.print(i);
    Serial.print(": ");
    Serial.print(valorLdr);
    Serial.print("\t"); // Tabulação para separar os valores na mesma linha
  }
  Serial.println(); // pula para a próxima linha após imprimir todos os valores
  delay(1000); // Atraso de 1 segundo entre as leituras
}

Lembre-se de testar os LDRs com e sem a lanterna. Além disso, verifique se, ao direcionar a lanterna para um LDR específico, não há interferência no LDR próximo. Evite posicioná-los muito próximos uns dos outros.

CÓDIGO COMPLETO

Agora, no código principal do projeto, incluímos a biblioteca Adafruit_NeoPixel.h, que é responsável pelo controle dos LEDs endereçáveis. Definimos o pino 2 para o sinal dos LEDs e a quantidade utilizada, além de criar uma variável para controlar o brilho.

Em seguida, criamos um objeto para o controle dos LEDs. Logo após, definimos um array contendo os pinos analógicos nos quais os LDRs estão conectados e a sensibilidade desses LDRs. Valores acima de 950 indicam maior sensibilidade à luz. Ajuste conforme o resultado obtido no código teste, esse passo é necessário para obter a melhor resposta do sensor.

Na linha unsigned long intervaloLedVerde = 2000;, configuramos o tempo em que o LED ficará aceso na cor verde, que neste caso é de 2000ms (2 segundos). Já a variável unsigned long contagemRegressiva = 60000; define o tempo total de duração do jogo em milissegundos, ou seja, 60000ms (1 minuto).

No setup(), o código inicializa a comunicação serial com Serial.begin(9600);, configura os LEDs com leds.begin(); e define o brilho com leds.setBrightness(BRILHO);. Em seguida, usamos a função randomSeed(analogRead(7)); para garantir que as posições aleatórias dos LEDs sejam aleatórias cada vez que o programa for iniciado.

No loop principal, monitoramos o tempo decorrido com millis() e atualizamos a contagem regressiva. Se o tempo se esgotar, o jogo termina e a pontuação é exibida no monitor serial. O LED verde muda de posição a cada intervaloLedVerde para manter o jogo dinâmico

A função mediaLeituraAnalogica(int pino) faz uma leitura média dos valores analógicos dos LDRs para suavizar as flutuações. Quando o valor lido pelo LDR do LED verde excede o limite definido, a pontuação é incrementada, e o LED verde é movido para uma nova posição aleatória com a função trocaLedVerde(unsigned long milissegundosAtuais). Este processo garante que o jogo permaneça interativo e desafiador, incentivando o jogador a reagir rapidamente para marcar pontos. A inclusão de pequenos atrasos com delay(20) ajuda no debounce das leituras dos LDRs, tornando a detecção mais precisa e confiável.

Ao final o código ficará assim:

#include <Adafruit_NeoPixel.h>
#include <Wire.h>

#define PIN            2
#define NUM_LEDS       6

Adafruit_NeoPixel leds = Adafruit_NeoPixel(NUM_LEDS, PIN, NEO_GRB + NEO_KHZ800);
int ldrPinos[NUM_LEDS] = {A0, A1, A2, A3, A4, A5};  // Pinos dos LDRs
int limite = 950;  // Limite para os LDRs

int ledVerde = -1;  // Índice do LED que é verde
int pontuacao = 0;  // Variável para rastrear pontos
unsigned long ultimaTrocaLedVerde = 0;  // Tempo em que o LED verde foi trocado pela última vez
unsigned long intervaloLedVerde = 5000;  // Intervalo em milissegundos para a troca do LED verde
unsigned long contagemRegressiva = 60000;  // Temporizador em milissegundos
unsigned long milissegundosAnteriores = 0;
bool jogoTerminado = false;

void setup() {
  Serial.begin(9600); // Inicializa a comunicação serial
  leds.begin();
  leds.show(); // Inicializa todos os pixels como 'desligados'
  randomSeed(analogRead(7));  // Inicializa a semente aleatória
  ledVerde = random(NUM_LEDS);  // Seleciona um LED aleatório para ser verde
}

void loop() {
  if (jogoTerminado) return;

  unsigned long milissegundosAtuais = millis();

  // Manipula o temporizador regressivo
  if (milissegundosAtuais - milissegundosAnteriores >= 1000) {
    milissegundosAnteriores = milissegundosAtuais;
    contagemRegressiva -= 1000;
    if (contagemRegressiva <= 0) {
      jogoTerminado = true;
      Serial.println("Fim de Jogo");
      Serial.print("Pontos: ");
      Serial.println(pontuacao);
      return;
    } else {
      Serial.print("Tempo: ");
      Serial.println(contagemRegressiva / 1000);
    }
  }

  // Troca o LED verde em intervalos
  if (milissegundosAtuais - ultimaTrocaLedVerde > intervaloLedVerde) {
    int novoLedVerde;
    do {
      novoLedVerde = random(NUM_LEDS);  // Troca o LED verde para outra posição aleatória
    } while (novoLedVerde == ledVerde);  // Garante que a nova posição seja diferente da atual

    ledVerde = novoLedVerde;
    ultimaTrocaLedVerde = milissegundosAtuais;
  }

  // Atualiza as cores dos LEDs
  for (int i = 0; i < NUM_LEDS; i++) {
    leds.setPixelColor(i, (i == ledVerde) ? leds.Color(0, 255, 0) : leds.Color(255, 0, 0));
  }
  leds.show();

  // Lê e processa os valores dos LDRs
  int valorLdrVerde = mediaLeituraAnalogica(ldrPinos[ledVerde]);
  if (valorLdrVerde > limite) {
    pontuacao++;
    Serial.print("Pontos: ");
    Serial.println(pontuacao);
    trocaLedVerde(milissegundosAtuais);
  }

  delay(20);  // Pequeno atraso para debouncing da leitura dos LDRs
}

int mediaLeituraAnalogica(int pino) {
  int total = 0;
  for (int i = 0; i < 5; i++) {
    total += analogRead(pino);
    delay(10);
  }
  return total / 5;  // Média das leituras
}

void trocaLedVerde(unsigned long milissegundosAtuais) {
  int novoLedVerde;
  do {
    novoLedVerde = random(NUM_LEDS);
  } while (novoLedVerde == ledVerde);

  ledVerde = novoLedVerde;
  ultimaTrocaLedVerde = milissegundosAtuais;
}

Quando enviar o código, abra o monitor serial do Arduino IDE para acompanhar a pontuação. Confira o projeto finalizado no vídeo abaixo:

Você pode usar sua criatividade e expandir esse projeto, nós por exemplo, criamos uma estrutura de cano pvc para que o jogo ficasse mais esportivo e ainda mais divertido, veja o vídeo abaixo:

Obrigado a todos e, em caso de dúvidas, deixe seu comentário abaixo!
