Conversores step UP/DOWN: o que são?

Os módulos Step Up e Down, também conhecido como conversor buck-boost, são dispositivos com capacidade de ajustar a tensão de entrada para fornecer uma saída estável, independentemente de a tensão de entrada ser maior ou menor que a tensão desejada. Em outras palavras, ele pode tanto aumentar (step up) quanto reduzir (step down) a tensão de entrada para atingir o valor de saída necessário. Esse tipo de conversor é muito útil em aplicações em que a tensão de entrada pode variar acima ou abaixo do nível de tensão desejado para a saída.

Conversores STEP UP/DOWN.
Figura 1- Conversores STEP UP/DOWN.

Os módulos Step Up e Down são dispositivos versáteis e essenciais para muitas aplicações em que a estabilidade da tensão é crítica, independentemente das flutuações na fonte de alimentação.

PRINCIPAIS APLICAÇÕES

Painéis Solares: A saída de tensão dos painéis solares varia com a intensidade da luz solar. Um módulo Step Up e Down pode garantir que a tensão de saída para carregar baterias ou alimentar dispositivos permaneça estável, independentemente das variações na energia solar.

Dispositivos Alimentados por Bateria: A tensão das baterias sempre cai à medida que elas se descarregam. Um módulo Step Up e Down pode aumentar a tensão para manter uma saída constante, garantindo que dispositivos como laptops, smartphones e tablets funcionem corretamente até que a bateria esteja completamente descarregada.

Veículos Elétricos e Híbridos: Esses veículos têm várias fontes de tensão (bateria de alta tensão, alternador, entre outros). O módulo Step Up e Down pode ser usado para ajustar essas tensões para níveis adequados para diferentes sistemas eletrônicos do veículo.

Equipamentos de Rede: Equipamentos de telecomunicações, como roteadores e repetidores, frequentemente operam em locais onde a tensão de alimentação pode variar. O módulo Step Up e Down garante que esses dispositivos recebam uma tensão constante, melhorando a confiabilidade e o desempenho da rede.

MODELOS E CARACTERÍSTICAS

CONVERSSOR DC-DC BUCK-BOOST STEP UP E DOWN XL6019

O conversor Step Up e Down XL6019 é um componente essencial para projetos eletrônicos que requerem diferentes tensões e correntes para o acionamento de circuitos. Este conversor utiliza semicondutores, como diodos e circuitos integrados, para aumentar ou diminuir a tensão de saída conforme necessário. Embora um regulador de tensão possa ajustar os níveis de tensão, ele não é capaz de gerar energia por si só; sua função é transformar a energia disponível para atender às necessidades específicas do circuito.

Conversor DC/DC - Step Down e Boost - XL6019.

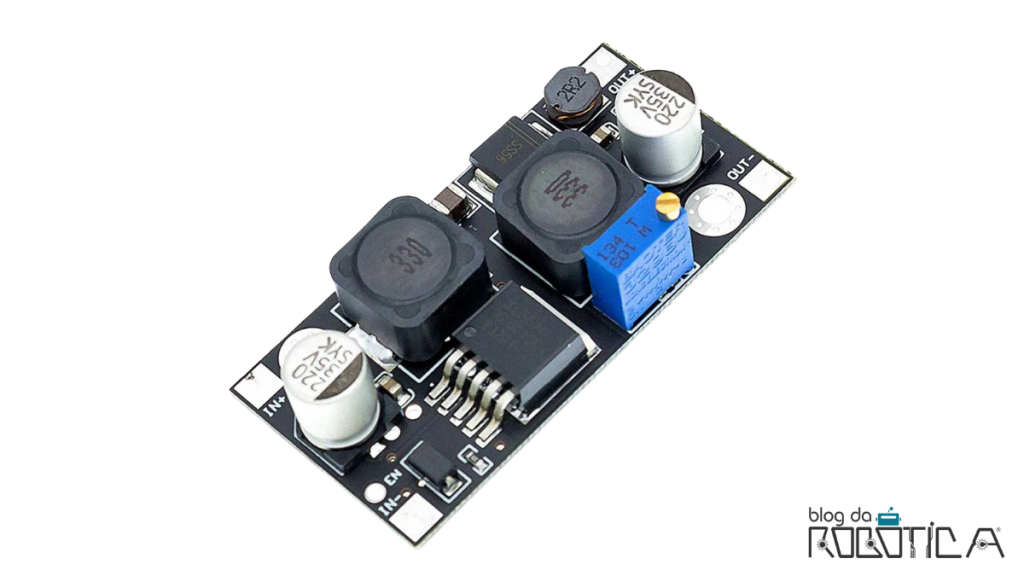

Figura 2 – Conversor DC/DC – Step Down e Boost – XL6019.

O Conversor Step Up e Down XL6019 trabalha com tensões de entrada variando de 5V a 40V e pode fornecer uma corrente de até 1,5A. Além disso, possui recursos de proteção contra sobretemperatura, o que aumenta sua confiabilidade.

ESPECIFICAÇÕES TÉCNICAS
Tensão de entrada: 5V a 32V DC;
Tensão de saída: 1,25 a 35V DC Ajustável;
Corrente de saída: 1,5A (máx.);
Potência de saída: 20W (25W (máx.) com dissipador);
Proteção contra curto-circuito: Não;
Proteção reversa da polaridade da entrada: Não;
Dimensões: 53 x 26 x 12mm (C x L x A);
Temperatura de trabalho: -40ºC a 125ºC.

DC STEP UP E DOWN SIMULTANEAMENTE ATÉ 8A

O módulo regulador de tensão DC Step Up e Down até 8A é um dispositivo de longa vida útil, projetado para fornecer alta potência e uma saída estável. Ele pode converter tensões de entrada de 5V a 30V DC para uma faixa de saída de 1,25V a 30V DC, tanto elevando quanto abaixando a tensão conforme necessário. Mesmo com variações na tensão de entrada, a saída permanecerá fixa, garantindo confiabilidade em diversas aplicações.

Módulo regulador de tensão DC Step Up e Down até 8A.

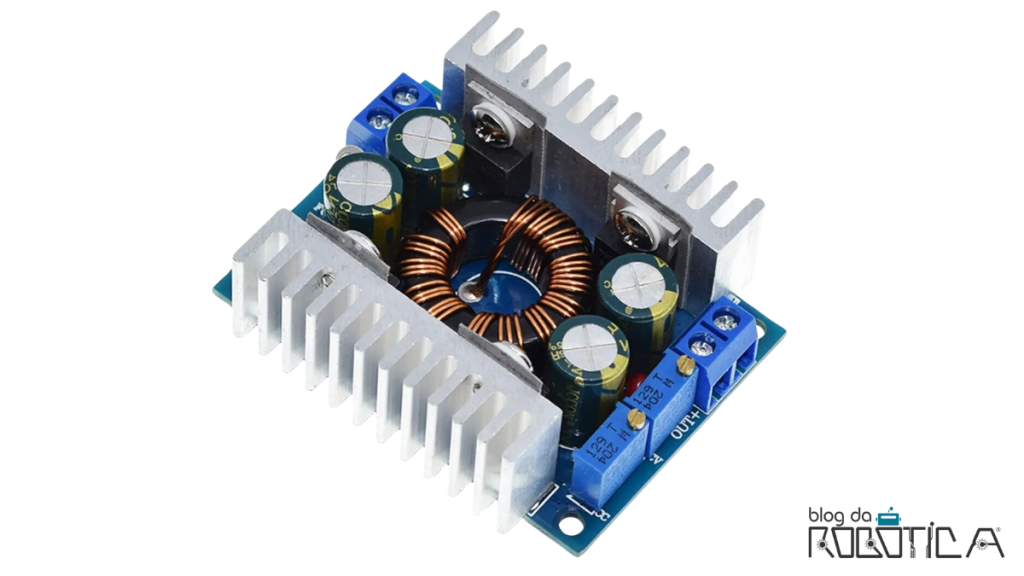

Figura 3 – Módulo regulador de tensão DC Step Up e Down até 8A.

Graças a componentes de alta qualidade, este módulo alcança uma eficiência de conversão de até 93%. Ele também é equipado com dois dissipadores de calor, que melhoram significativamente a dissipação térmica e, consequentemente, aumentam o desempenho e a durabilidade do módulo. Essas características fazem dele uma escolha ideal para uma ampla gama de projetos eletrônicos.

ESPECIFICAÇÕES TÉCNICAS:
Tipo: não-isolado, retificação síncrona, módulo step up/down automático;
Tensão de entrada: 5V a 30V DC;
Corrente Máxima de Saída: 8A (Recomendado usar no máximo até 6A para garantir a vida útil do componente);
Corrente quiescente: 4mA (pode haver desvio dependendo da tensão de trabalho);
Tensão de saída ajustável: 1,25V a 30V DC;
Temperatura de funcionamento: -40°C a + 85°C;
Frequência: 150KHz;
Eficiência de conversão: Típico 91%, máximo 93%;
Proteção contra sobrecorrente: Sim;
Proteção Contra Curto-Circuito: Sim (proteção de limitação de corrente);
Sobre a proteção da temperatura: Sim (reduz automaticamente a tensão de saída);
Proteção de entrada reversa: não (conecte um diodo em série na entrada, se necessário);
Proteção de retorno do fluxo de saída: Sim, não é necessário adicionar o diodo quando usado para carregar.

CONVERSOR STEP UP/DOWN SIMULTANEAMENTE ATÉ 4A

O conversor Step Up e Down até 4A é um dispositivo compacto e eficiente, ideal para projetos eletrônicos que exigem variação de tensão. Com uma tensão de entrada que varia entre 4,5V e 30V DC, ele pode ajustar a saída de 0,5V a 30V DC. Sua capacidade de corrente de saída é de 3A, podendo chegar a 4A com o uso de um cooler de refrigeração. A potência de saída alcança até 30W sem refrigeração e 60W com refrigeração, mantendo uma ondulação de saída de apenas 30mV para uma tensão estável.

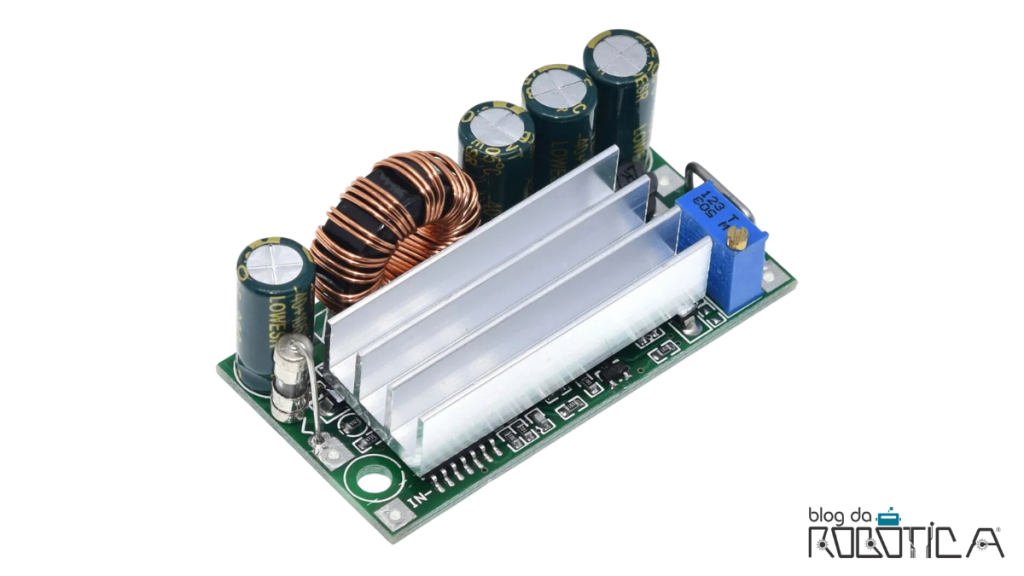

Figura 4 – Conversor Step Up e Down até 4A.

O dispositivo opera com alta eficiência de conversão, atingindo entre 88% e 91% no modo boost, e entre 87% e 90% no modo buck. Equipado com proteção contra curto-circuito, ele garante segurança e confiabilidade em diversas aplicações.

ESPECIFICAÇÕES TÉCNICAS
Tensão de entrada: 4,5V a 30V DC;
Tensão de saída: 0,5V a 30V DC;
Corrente de saída: 3A, 4A com cooler de refrigeração;
Potência de saída: 30W sem cooler de refrigeração, 60W com cooler de refrigeração;
Ondulação de saída: 30mV (tensão de saída completa);
Eficiência de conversão: boost: 88%-91%; buck: 87%-90%;
Proteção contra curto-circuito: sim;
Frequência de trabalho: 180 kHz;
Tamanho: 48 x 23 x 21mm.

CONTROLADOR DE TENSÃO STEP UP E DOWN COM DISPLAY – XY-SEP4

O controlador de tensão Step Up e Down com display XY-SEP4 é um dispositivo avançado e versátil, ideal para aplicações eletrônicas que exigem alta eficiência e proteção abrangente. Equipado com um dissipador de calor de alta qualidade, este conversor garante uma operação simples e eficiente, suportando modos de economia de energia e apresentando um display que exibe vários parâmetros simultaneamente.

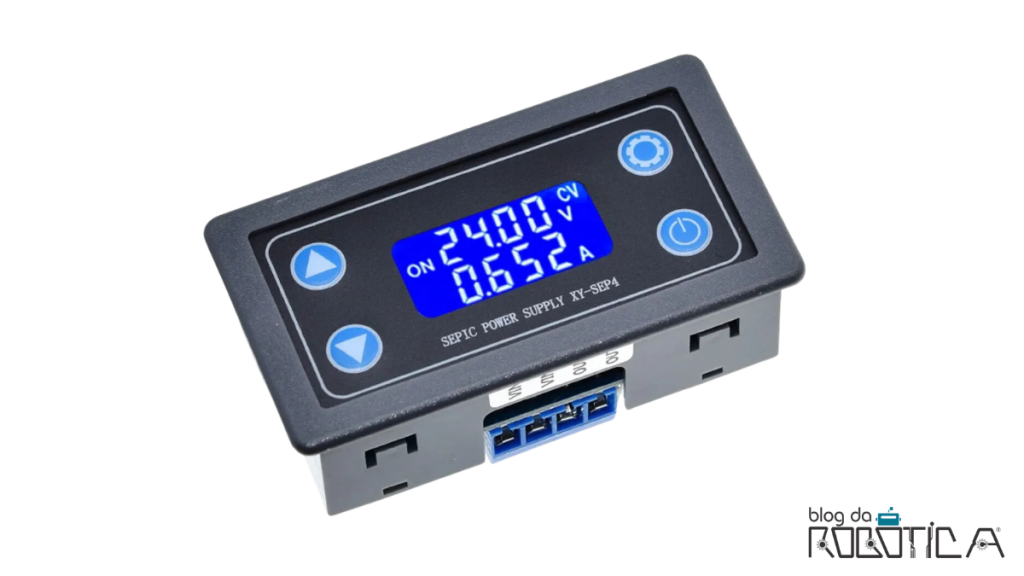

Figura 5 – Controlador de tensão Step Up e Down com display XY-SEP4.

O XY-SEP4 suporta proteção contra polaridade reversa, retorno, curto-circuito na saída, sobretensão, sobrecorrente, excesso de energia e temperaturas excessivas, tornando-o extremamente seguro e confiável. Ele também é compatível com a função de carregamento solar e pode operar em modo de corrente constante e tensão constante, ajustando automaticamente a tensão de entrada de 5V a 30V DC para uma saída entre 0,5V e 30V DC. O dispositivo possui uma tela LCD HD que exibe claramente a tensão de entrada e saída, corrente e potência, com uma precisão de tensão de 1% e resolução de 0,01V, além de uma precisão de corrente de 1,5% e resolução de 0,001A. A eficiência de conversão é de aproximadamente 88%, e a proteção contra sobre temperatura é acionada a 100 ºC.

ESPECIFICAÇÕES TÉCNICAS
Modelo: XY-SEP4;
Tensão de trabalho: DC 5V-30V;
Tensão de saída: DC 0.5V-30V;
Potência de saída: 35W;
Precisão de exibição atual: 1,5%;
Resolução de exibição atual: 0,001A;
Eficiência de conversão: Cerca de 88%;
Proteção contra polaridade reversa: Sim;
Proteção anti-retorno: Sim;
Proteção contra curto-circuito: Sim;
Frequência de trabalho: 180KHz;
Proteção contra sobretemperatura: 100 ℃;
Temperatura de trabalho faixa: -20 ℃ ~ 100 ℃;
Faixa de umidade de trabalho: 0% -95% RH;
Tamanho: 79 x 43 x 38mm.

CONVERSOR E REGULADOR DE TENSÃO AJUSTÁVEL XL6009

O Módulo conversor e regulador de tensão ajustável XL6009 é ideal para projetos eletrônicos que requerem variações de tensões e correntes para a operação de componentes eletrônicos. Composto pelo regulador XL6009, este módulo aceita tensões de entrada de 5V a 32V e pode fornecer saídas ajustáveis de 1,25V a 35V, facilmente configuráveis através de um trimpot.

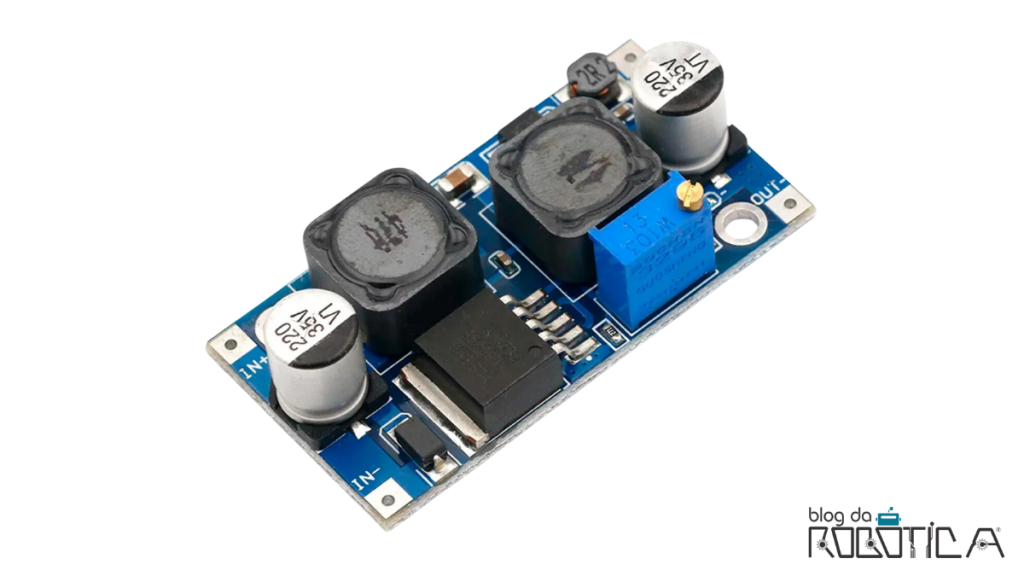

Figura 6 – Módulo conversor e regulador de tensão ajustável XL6009.

Este conversor e regulador é perfeito para alimentar motores, relés, displays, microcontroladores e outros circuitos elétricos dentro das faixas de tensão e corrente especificadas.

ESPECIFICAÇÕES TÉCNICAS
Modelo: XL6009;
Ajuste da tensão de saída: para mais (Step Up) ou para menos (Step Down) em relação a tensão de entrada;
Tensão de entrada: 5V a 32V;
Tensão de saída ajustável: 1,25V a 35V;
Corrente nominal: 2A;
Corrente máxima: 4A (Pico – Não recomendado utilizar esse módulo se a carga sempre puxar 4A);
Dimensões (CxLxA): 48 x 25 x 13 mm.

Os módulos Step Up e Down, como os modelos apresentados, são componentes fundamentais em uma ampla gama de aplicações eletrônicas, proporcionando flexibilidade e confiabilidade em ambientes onde a estabilidade da tensão é crucial. Ao escolher um módulos Step Up e Down, é essencial considerar as especificações técnicas e os requisitos específicos de cada projeto, garantindo assim que o dispositivo selecionado atenda às necessidades de eficiência, proteção e desempenho.
