Como transformar uma luminária tubular LED em uma luminária Smart / Luminária inteligente

Lâmpadas e luminárias inteligentes, ou smart, estão se tornando cada vez mais comuns em nosso dia a dia. Esses dispositivos de iluminação permitem que o usuário os controle remotamente por meio de aplicativos móveis, comandos de voz ou outros dispositivos de automação doméstica. Com suas diversas funções de ambientação, eles oferecem a opção de controlar a intensidade da luz e permitem que o usuário escolha uma cor que torne o ambiente mais bonito e confortável.

Neste tutorial, vamos mostrar como transformar uma luminária tubular LED queimada em uma luminária smart, reaproveitando um material que, de outra forma, seria descartado. Abordaremos desde a seleção dos componentes necessários até a programação e configuração final, garantindo que sua luminária funcione perfeitamente.

 Imagem ilustrativa de ambientes com iluminações inteligentes.
Figura 1- Imagem ilustrativa de ambientes com iluminações inteligentes.


MATERIAIS NECESSÁRIOS

1x Placa ESP-12 Nodemcu V3 Wifi 802.11 B/g/n;
1x Ferro de solda;
1x Pasta de solda;
1x Estanho para solda;
1x Fonte 5v;
1x Fita de LEDs endereçável;
1x Luminária tubular LED queimada;
1x Fio Cabinho Flexível de Cobre 0,20mm.

PREPARANDO A LUMINÁRIA TUBULAR QUEIMADA

Primeiramente, escolha sua luminária tubular e certifique-se de ter uma fita de LED endereçável no tamanho adequado para ela. Logo após, vamos preparar a luminária tubular LED queimada para o projeto.

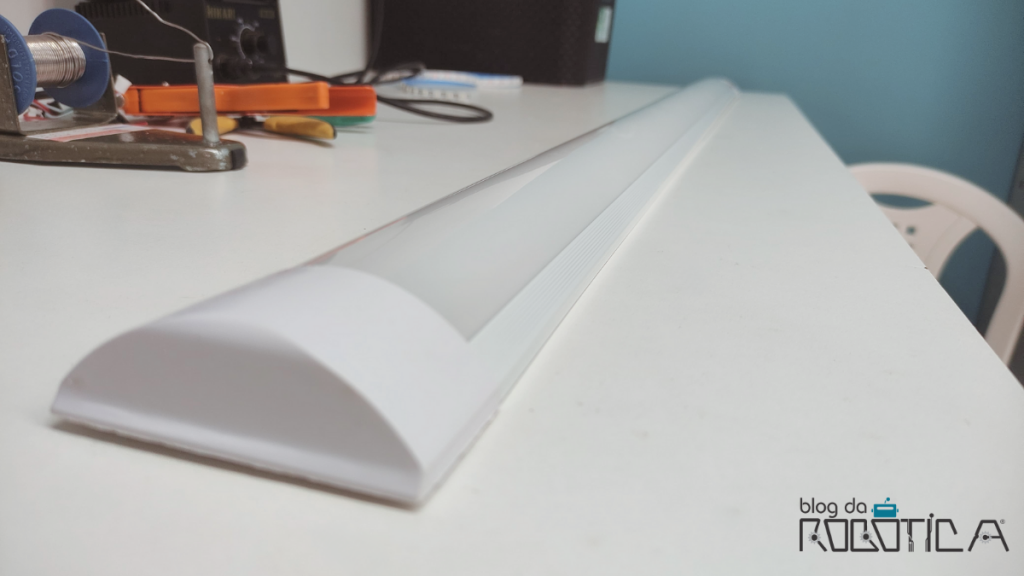

Luminária tabular LED.
Figura 2- Luminária tabular LED.

Para começar certifique-se de desligar a luminária da rede elétrica antes de iniciar a desmontagem para evitar acidentes. Logo após, com cuidado, retire os parafusos da parte de trás da luminária tubular LED queimada.

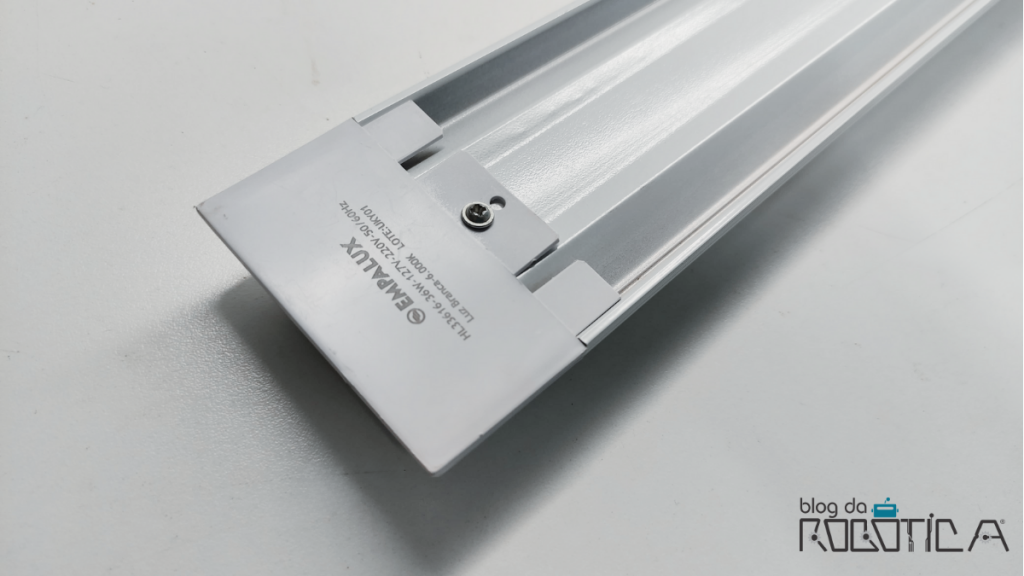

Parafuso da parte de trás da luminária.
Figura 3- Parafuso da parte de trás da luminária.

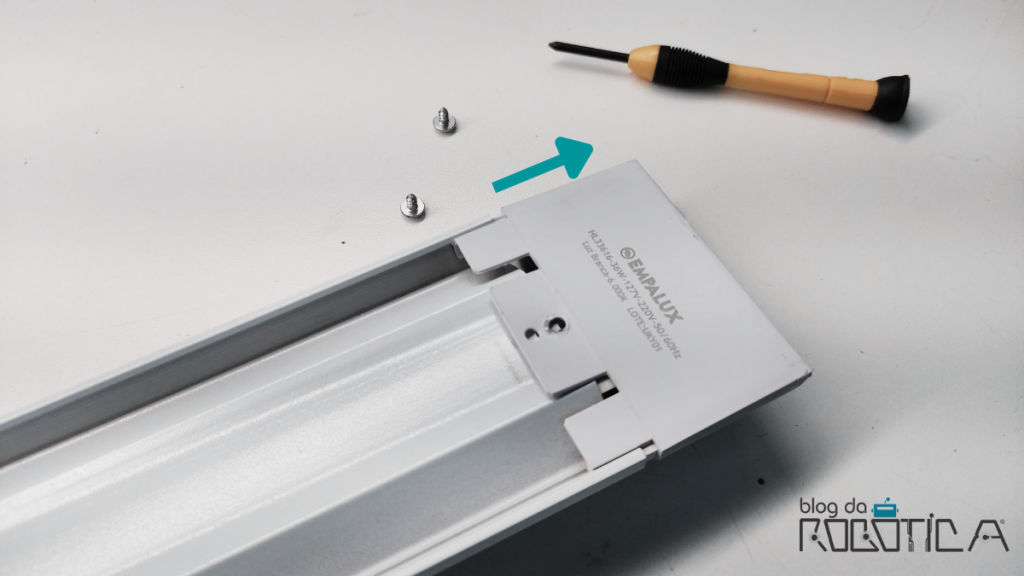

Após remover os parafusos, puxe a tampa lateral no sentido indicado pela seta da Figura 4.

Imagem indicando o sentido correto para remover a tampa lateral da luminária.
Figura 4- Imagem indicando o sentido correto para remover a tampa lateral da luminária.

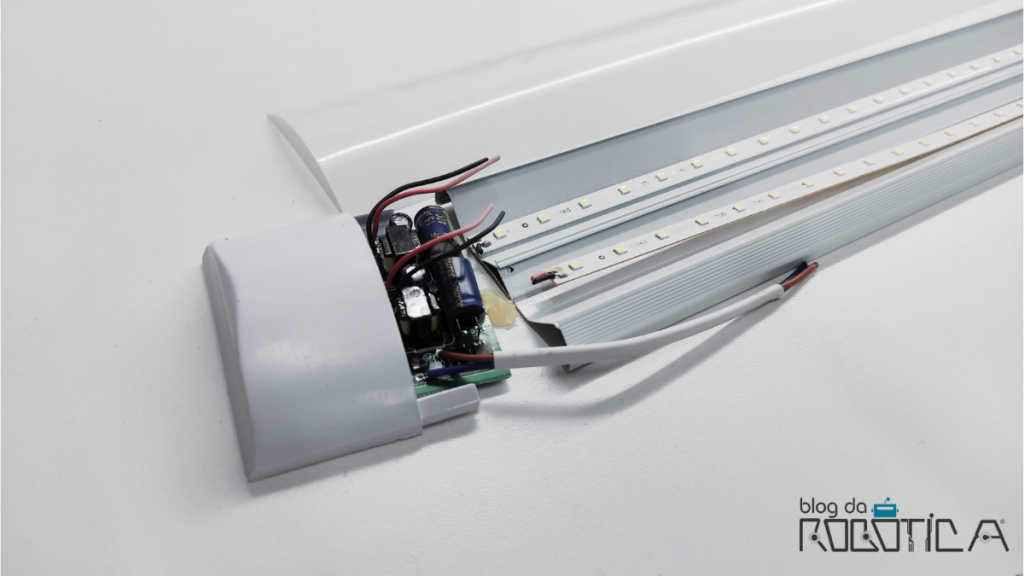

Agora remova o difusor para ter acesso ao interior da lâmpada. Em seguida, remova as fitas de LED e a fonte. Limpe a estrutura da luminária para eliminar poeira e resíduos.

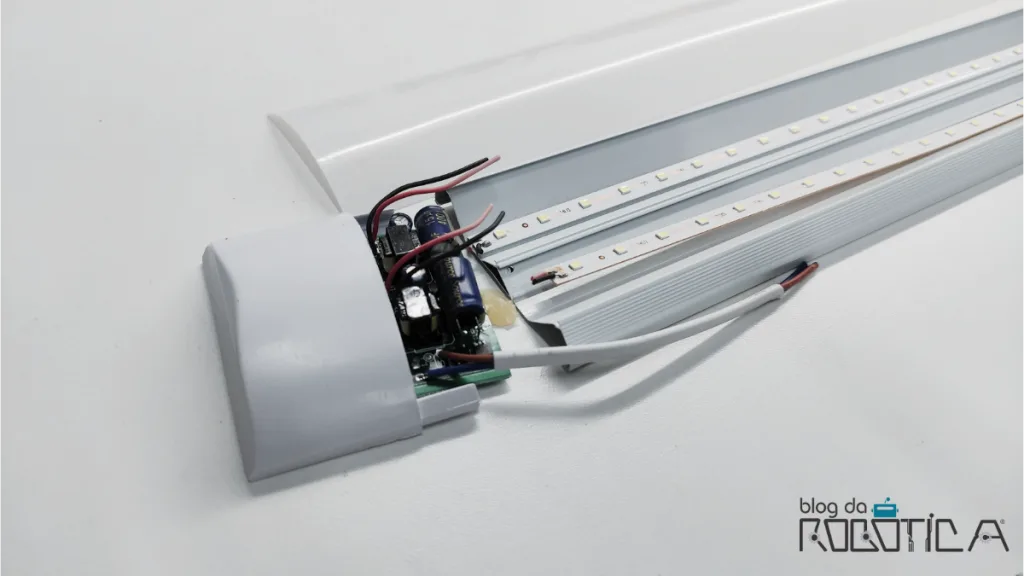

Imagem da luminária aberta.
Figura 5- Imagem da luminária aberta.

Em seguida, corte duas fitas de LED do mesmo tamanho das que foram removidas.

Antes de colar, observe que as fitas de LEDs possuem setas que indicam a direção da ordem dos LEDs. No nosso projeto, os LEDs seguem da esquerda para a direita na primeira fita e voltam pela segunda, fazendo o caminho reverso. É como se a fita estivesse dobrada; a direção das setas não muda, apenas a posição da fita que está virada para o outro lado.

A primeira fita deve ser conectada à segunda conforme a indicação dessas setas, então preste bastante atenção e ligue 5V ao 5V, GND ao GND e o D0 ao D0.

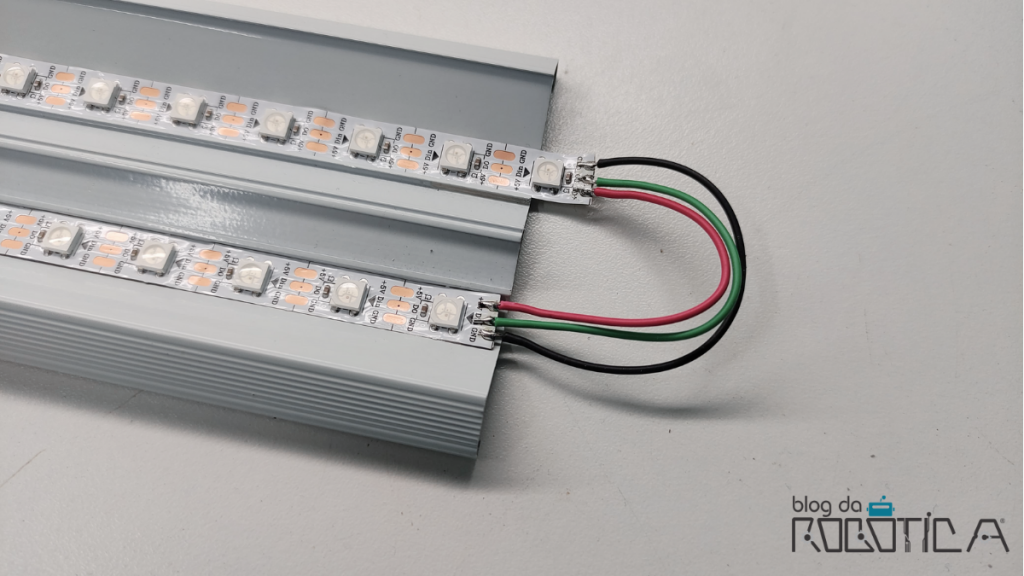

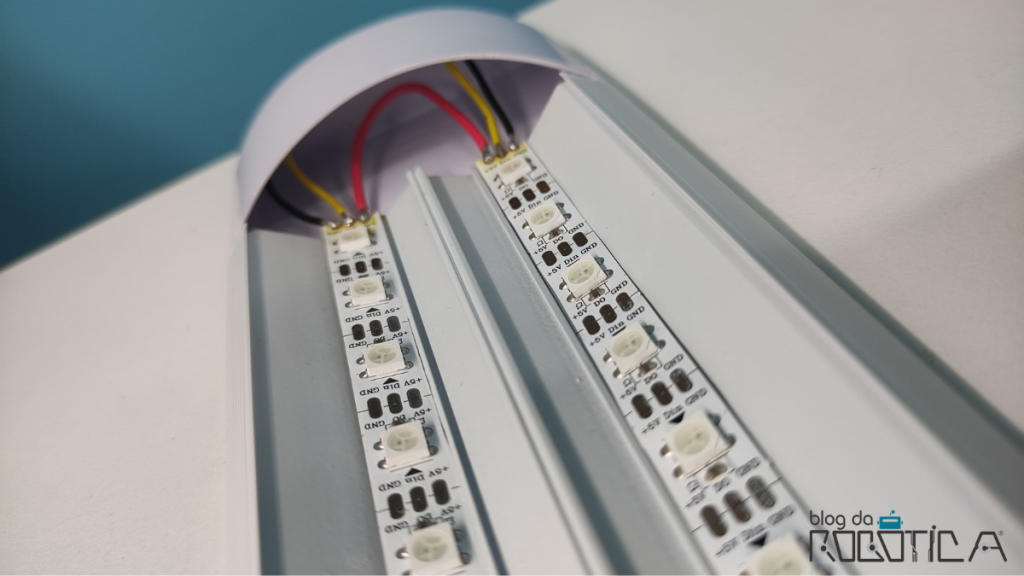

Ligações entre as fitas de LED.
Figura 6- Ligações entre as fitas de LED.

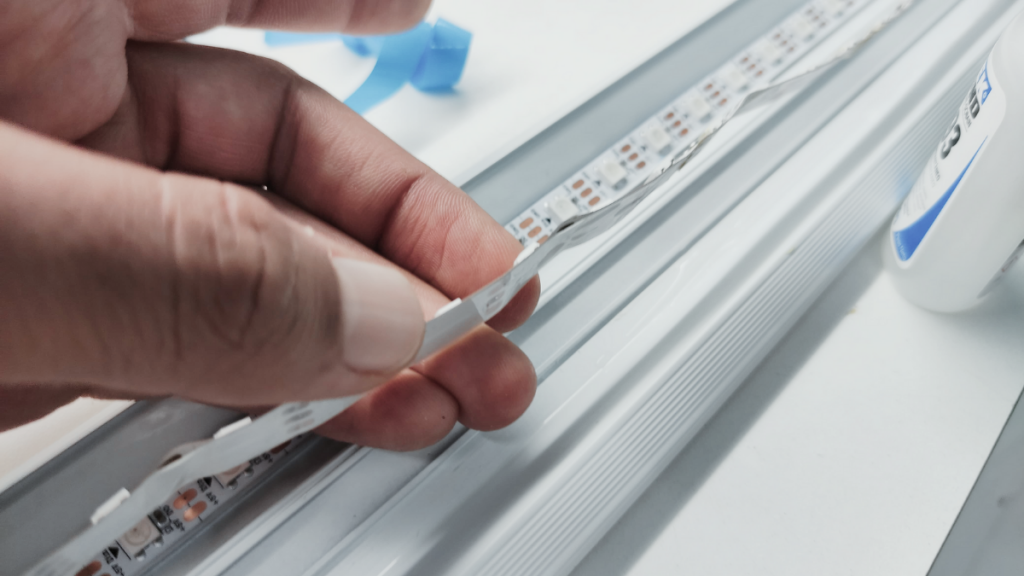

Agora, podemos fixar as novas fitas de LED no lugar das que foram removidas. O modelo de fita LED que estamos usando vem com uma cola adesiva na parte de trás, portanto, basta tirar o plástico protetor e colar. No entanto, para garantir uma fixação mais firme, recomendamos usar supercola.


Fita de LED sendo fixada na estrutura da luminária.
Figura 7- Fita de LED sendo fixada na estrutura da luminária.

Agora, vamos conectar a ESP à fita de LED da nossa luminária. Para isso, siga o esquema a seguir.

ESQUEMÁTICO DE LIGAÇÃO

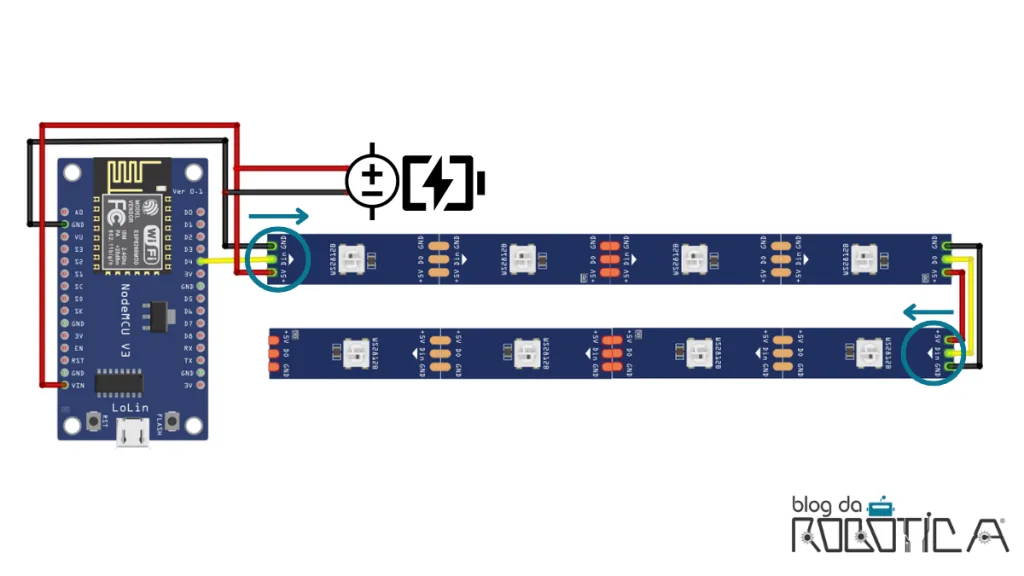

A Figura abaixo mostra como montar todos os componentes na estrutura da luminária tubular LED, com o circuito desenergizado, siga as ligações indicadas.

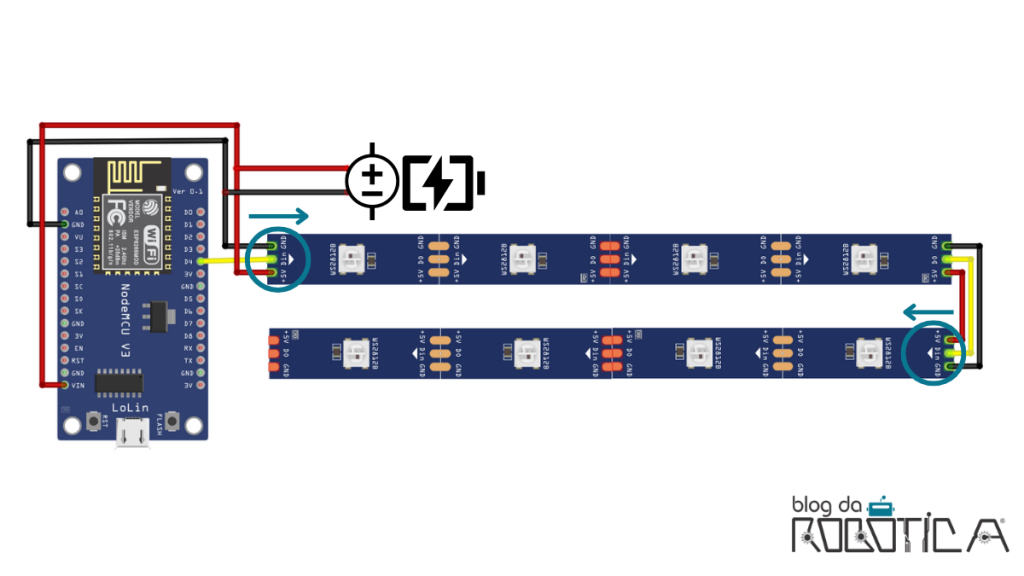

Esquemático de ligação da luminária.
Figura 8- Esquemático de ligação da luminária.

Observação: Para as conexões de alimentação, precisamos fazer um Y com o fio positivo e o negativo. Em cada fio, um lado deve ter uma única ponta, enquanto o outro lado deve ter duas pontas. Desse modo, cada fio terá uma ligação 3 pontos.


– O GND da placa ESP deve ser conectado ao GND do primeiro LED da fita e ao GND da fonte de alimentação;
– O positivo da fonte deve ser ligado ao 5V do primeiro LED da fita e ao Vin da placa ESP;
– A porta D4 da ESP deve ser conectada à entrada Din do primeiro LED;
– A segunda fita deve ser conectada à primeira, respeitando a direção indicada pelas setas. Conecte o GND, o Din e o 5V da primeira fita à segunda fita.

CONFIGURAÇÃO

Agora chegou a hora de configurar a placa ESP. Para isso, baixe o programa “ESPHome-Flasher” e o arquivo “WLED_0.14.3_ESP01_160.bin”, que deve ser enviado para placa ESP. Você pode fazer o download dos arquivos no link abaixo, após o download, extraia os arquivos.

ARQUIVOS PARA DOWNLOAD

Conecte a placa ESP ao computador por meio de um cabo micro USB. Em seguida, abra o ESPHome-Flasher e selecione a porta COM à qual a placa está conectada. Clique em “Browse” para adicionar o arquivo BIN. Agora, clique em “Flash ESP” para enviar o arquivo para a placa e aguarde.

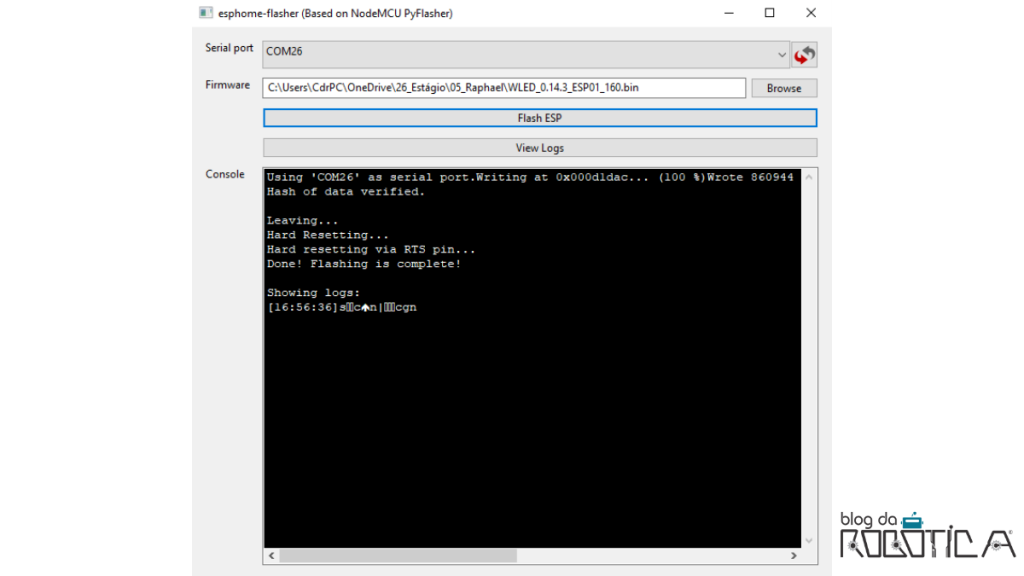

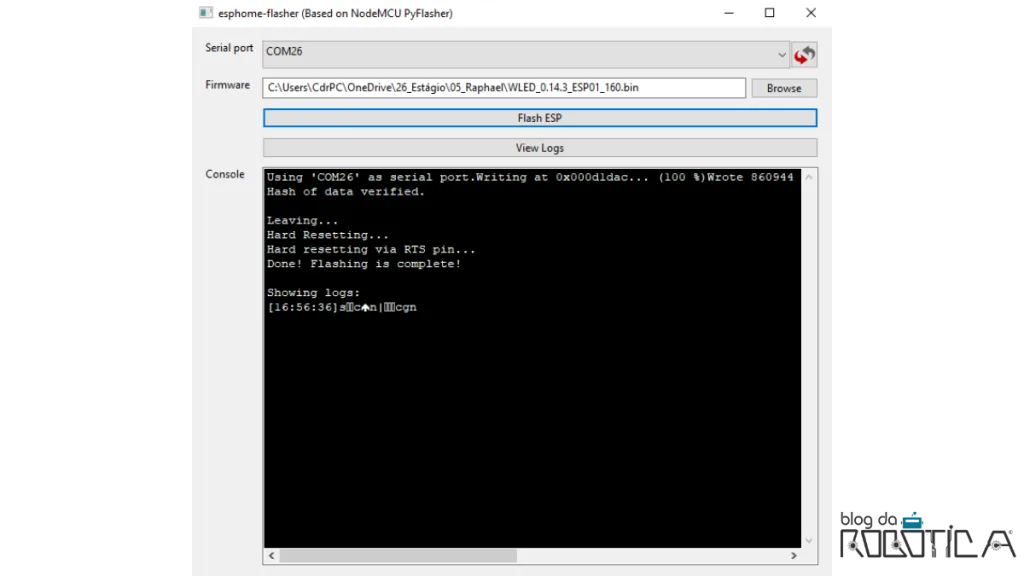

Programa “ESPHome-Flasher”
Figura 9- Programa “ESPHome-Flasher”

Com o código enviado, remova o cabo micro usb da ESP. Em seguida, conecte os cabos positivo e negativo a uma fonte de 5V. No celular, procure uma rede wireless com o nome WLWD-AP e use a senha wled1234 para se conectar.

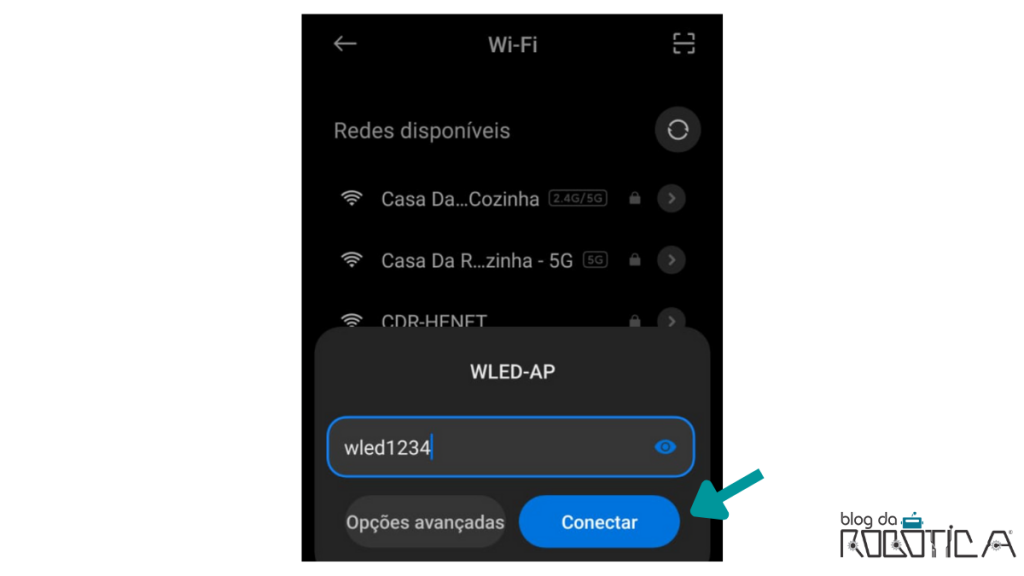

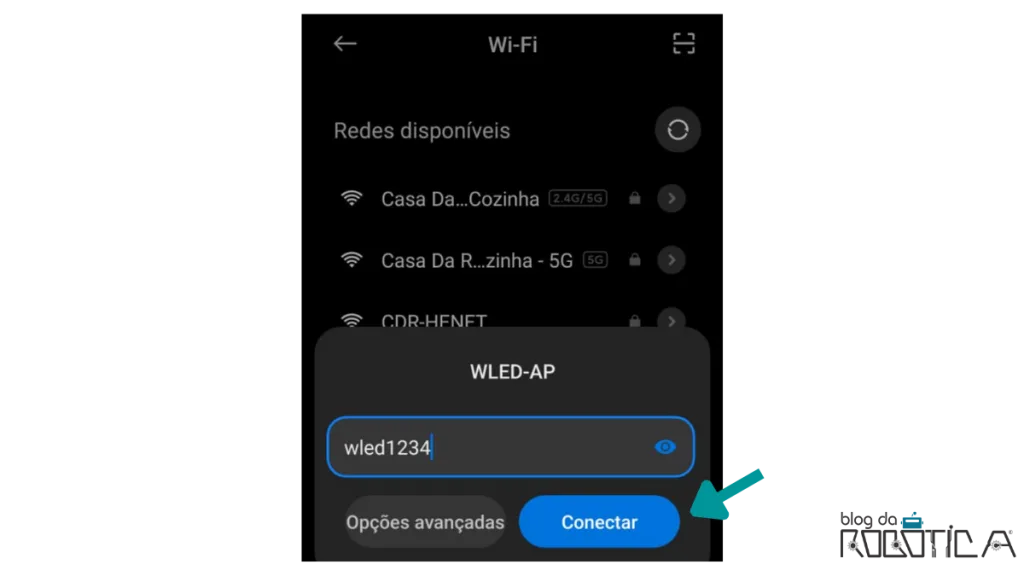

Conectando na ESP via wireless
Figura10- Conectando na ESP via wireless.

Por padrão, ao alimentar o circuito apenas 30 LEDs irão acender. Observe que se a fita de LED tiver mais de 30 LEDs, como ocorre no caso da Figura 11, os LEDs além dessa quantidade não acenderão.

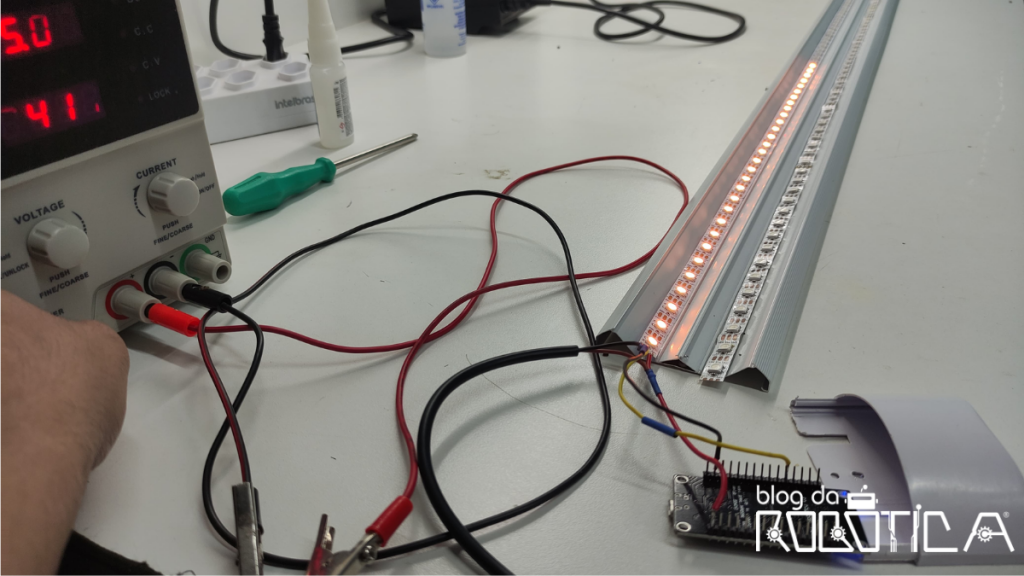

Luminária com 30 LEDs acesos.
Figura 11- Luminária com 30 LEDs acesos.

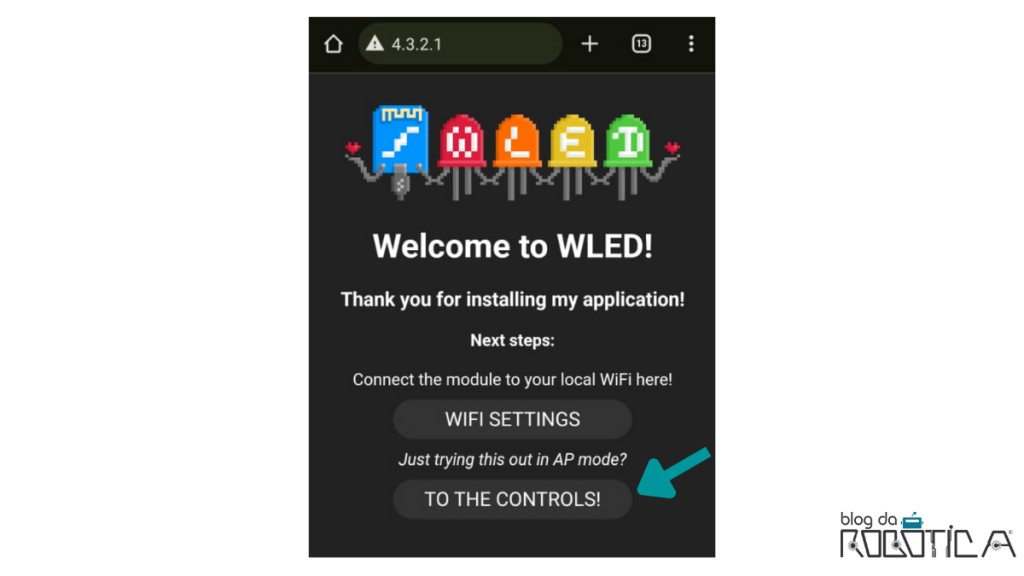

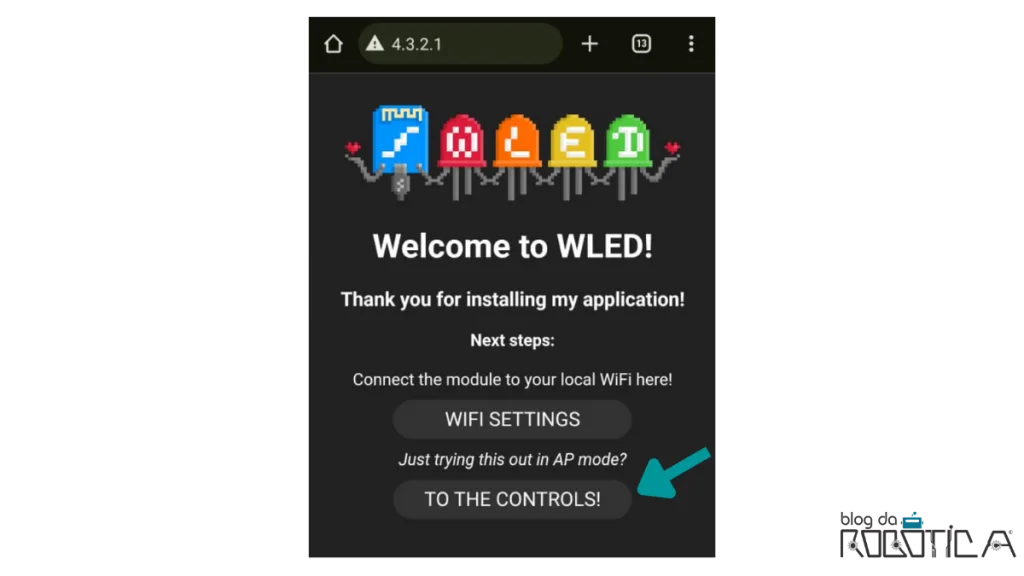

Caso a tela de controle do WLED não abra automaticamente, digite o IP padrão 4.3.2.1 no navegador do seu celular, como na Figura 12.

Menu inicial do WLED.
Figura 12- Menu inicial do WLED.

Clique em “TO THE CONTROLS” para abrir o menu e vá em “Config” para definir o número correto de LEDs do seu projeto.

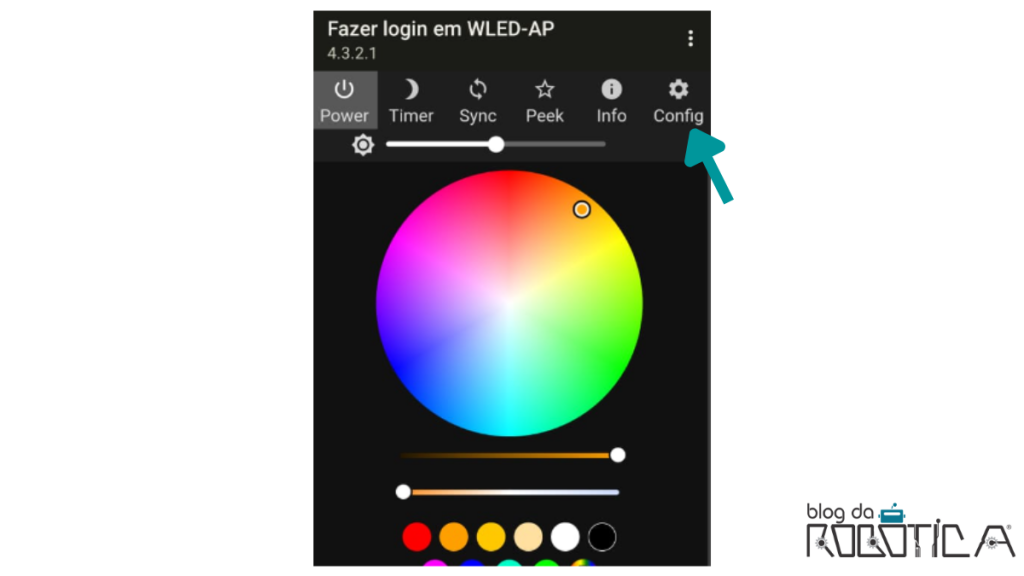

Menu de controle do WLED.
Figura 13- Menu de controle do WLED.

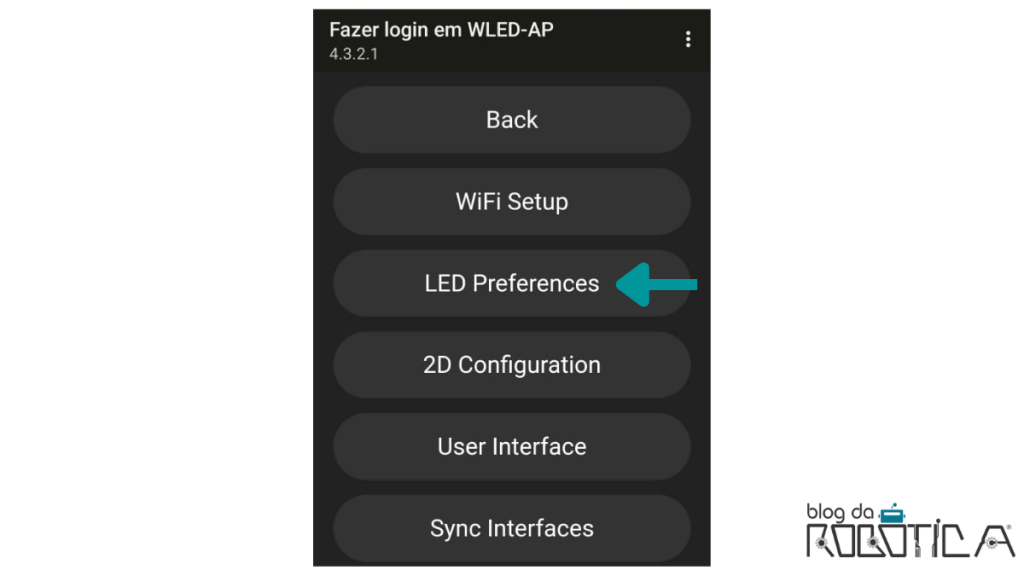

Em “Config”, selecione LED Preferences.

Opções de configuração.
Figura 14- Opções de configuração.

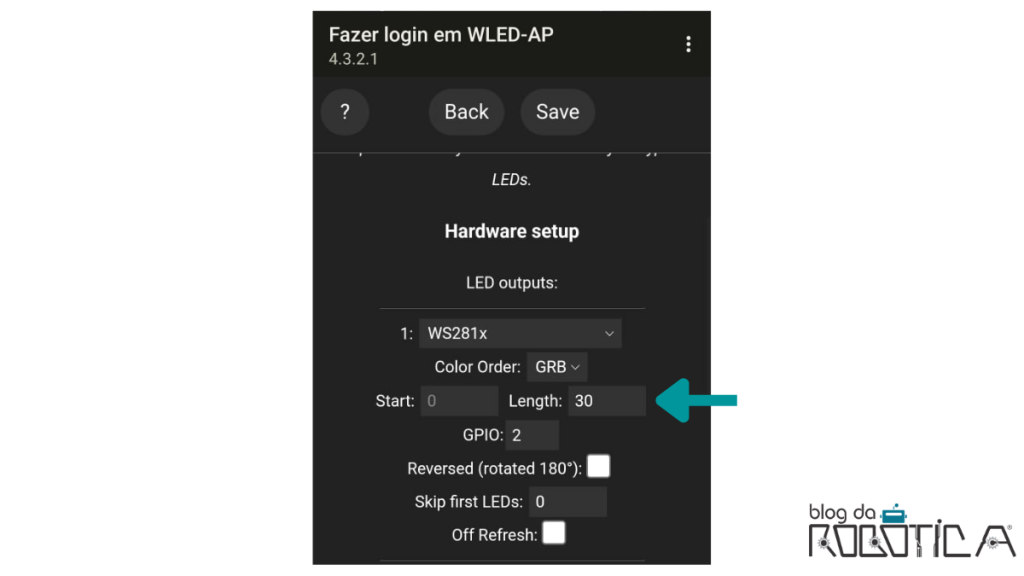

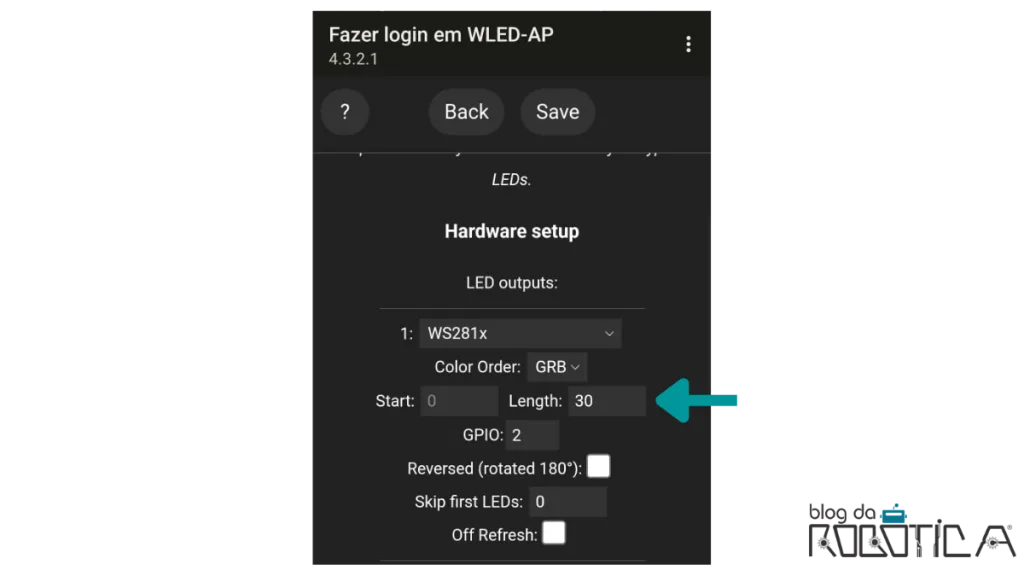

Agora, procure por “LEDs outputs”. Em seguida, vá em “Length” e substitua o número 30 pela quantidade de LEDs que está usando.

Configuração do número de LEDs usados.
Figura 15- Configuração do número de LEDs usados.

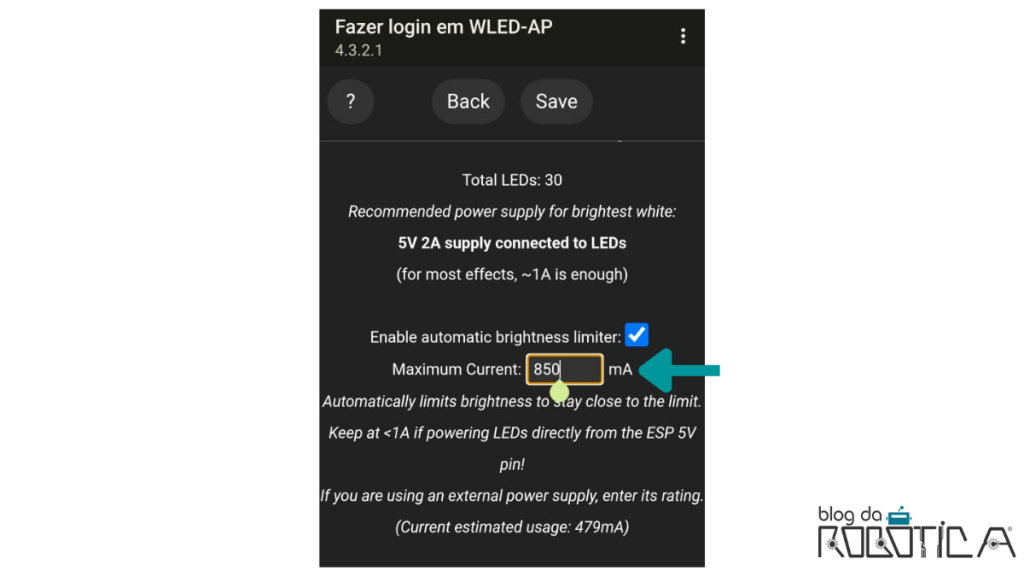

Ainda em “LED Preferences.”, vá em “Maximum Current” e insira a corrente máxima da fonte que você está utilizando. Dessa forma, evitamos que o circuito tente consumir mais corrente do que a fonte suporta, o que poderia danificar tanto a fonte quando os demais componentes.

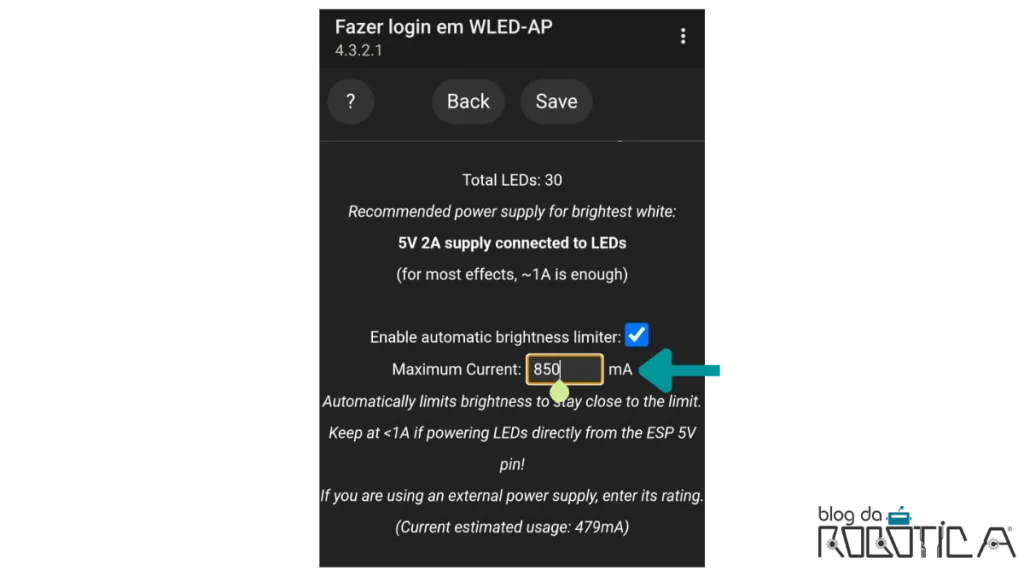

Configuração da corrente da fonte.
Figura 16- Configuração da corrente da fonte.

Clique em “Save”, e sua luminária estará configurada.

Para finalizar a montagem, encaixe uma das tampas no lado em que uma fita está conectada à outra, como mostrado na Figura 16.

Encaixando a primeira lateral.
Figura 17- Encaixando a primeira lateral.

Agora, coloque a placa ESP dentro da outra tampa da luminária.

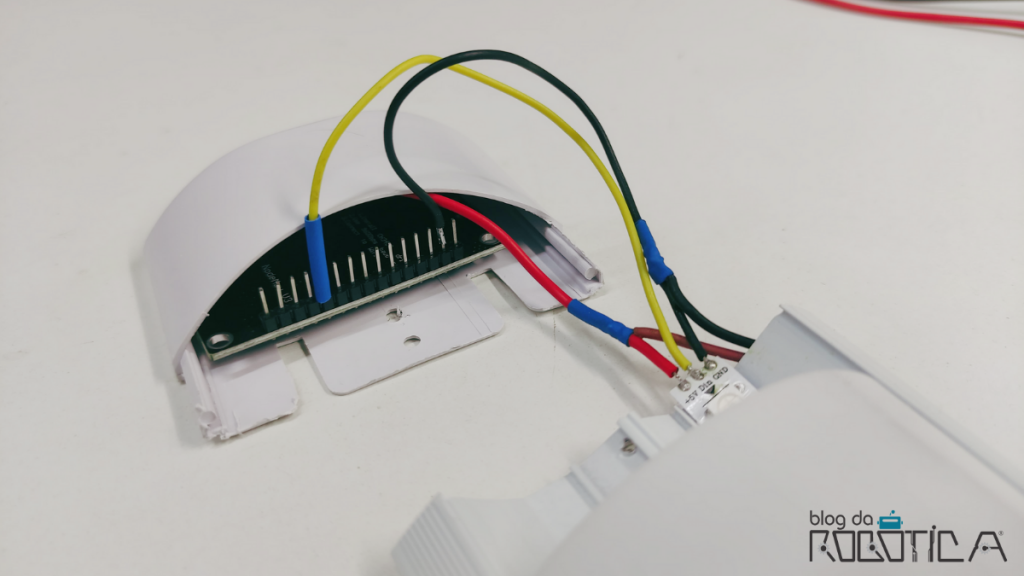

Organizando os componentes na segunda tampa lateral da luminária.
Figura 18- Organizando os componentes na segunda tampa lateral da luminária.

Organize os fios para que fiquem todos dentro da tampinha junto com a placa ESP. Em seguida, coloque o difusor e feche a luminária.

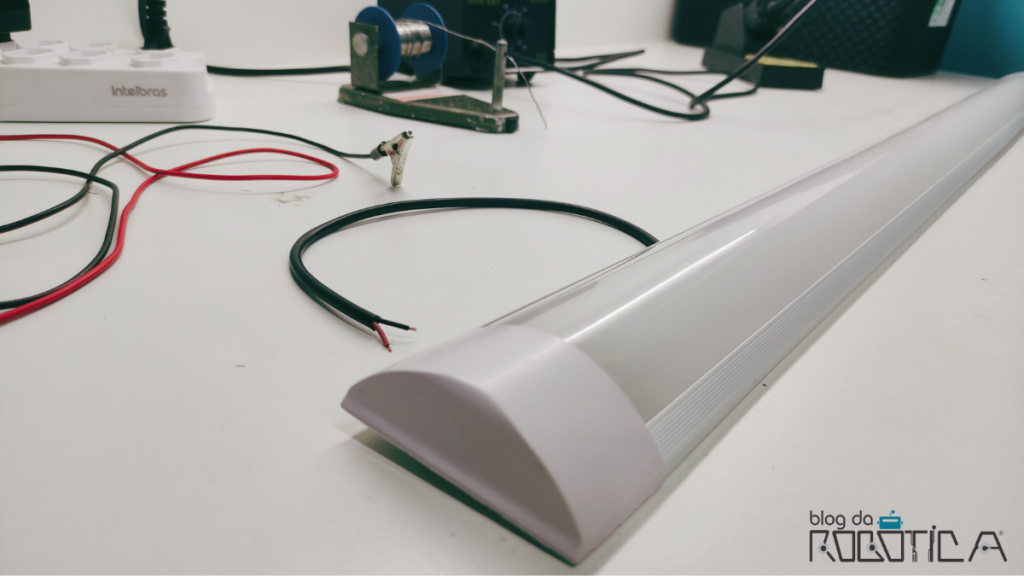

Luminária tabular LED fechada.
Figura 19- Luminária tabular LED fechada.

Agora, basta testar os efeitos conforme mostrado no vídeo abaixo.

Vídeo 1- Luminária tubular LED transformada em uma luminária smart.

Obrigado por visitar nosso blog. Espero ter ajudado.
Caso tenha alguma dúvida, deixe um comentário abaixo.
