Tutorial de Soldagem da Placa Badge – Franzininho

20 de maio de 2025 Raphael Christian and Kleber Bastos

O kit para soldar Badge é indicado para quem está começando na área de soldagem. Com ele, é possível dar os primeiros passos no uso de ferramentas de solda, além de aprender sobre componentes eletrônicos e o funcionamento de circuitos.

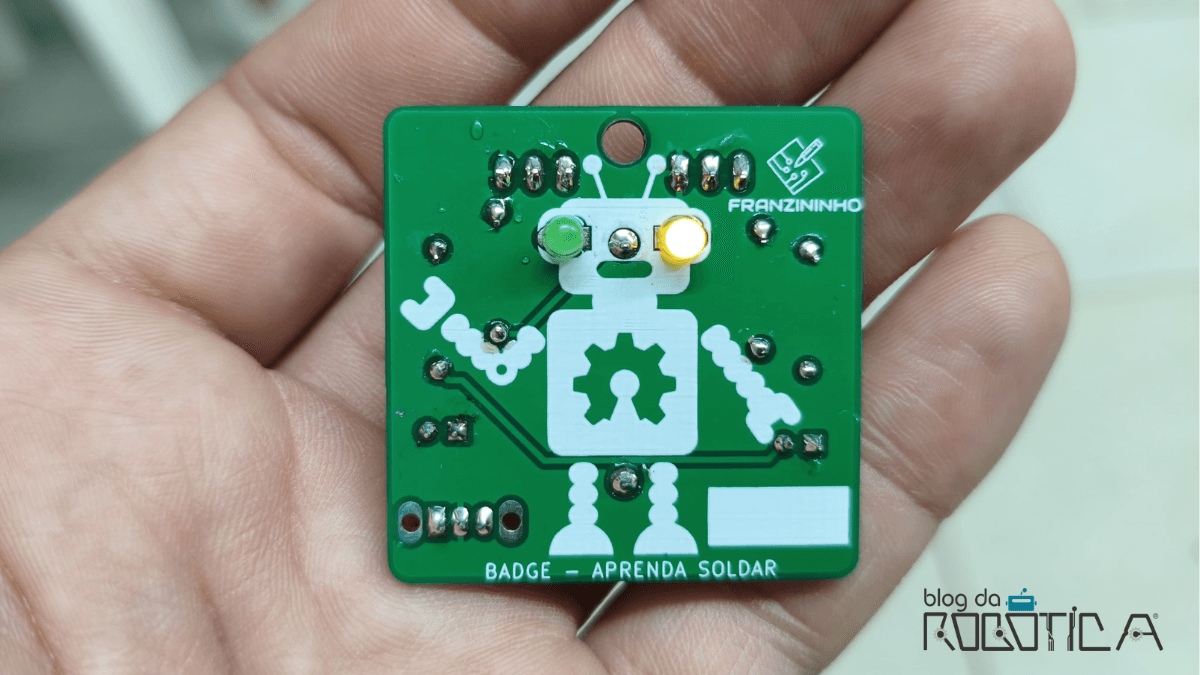

Figura 1 - Placa Badge - Franzininho — **Figura 1** – Placa Badge – Franzininho

A placa badge (Figura 1) usa um circuito clássico chamado multivibrador astável que possui transistores, resistores, capacitores e LEDs. Esse nome complicado se refere a um circuito muito legal e simples, que faz dois LEDs piscarem alternadamente, como aqueles usados em saídas de garagem/estacionamento que ficam alternando entre as cores vermelha e amarelo. Ele funciona sozinho, sem precisar de nenhum programa ou chip, apenas com os componentes básicos mencionados. Por isso, é perfeito para aprender soldagem e ver um resultado visual logo após a montagem.

Materiais Necessários

1x Kit para montar Placa Badge + Componentes – Aprenda a Soldar;
1x Ferro de solda 220V ou Ferro de solda 127V;
1x Solda Tubinho Estanho;
1x Alicate de Corte Zero;

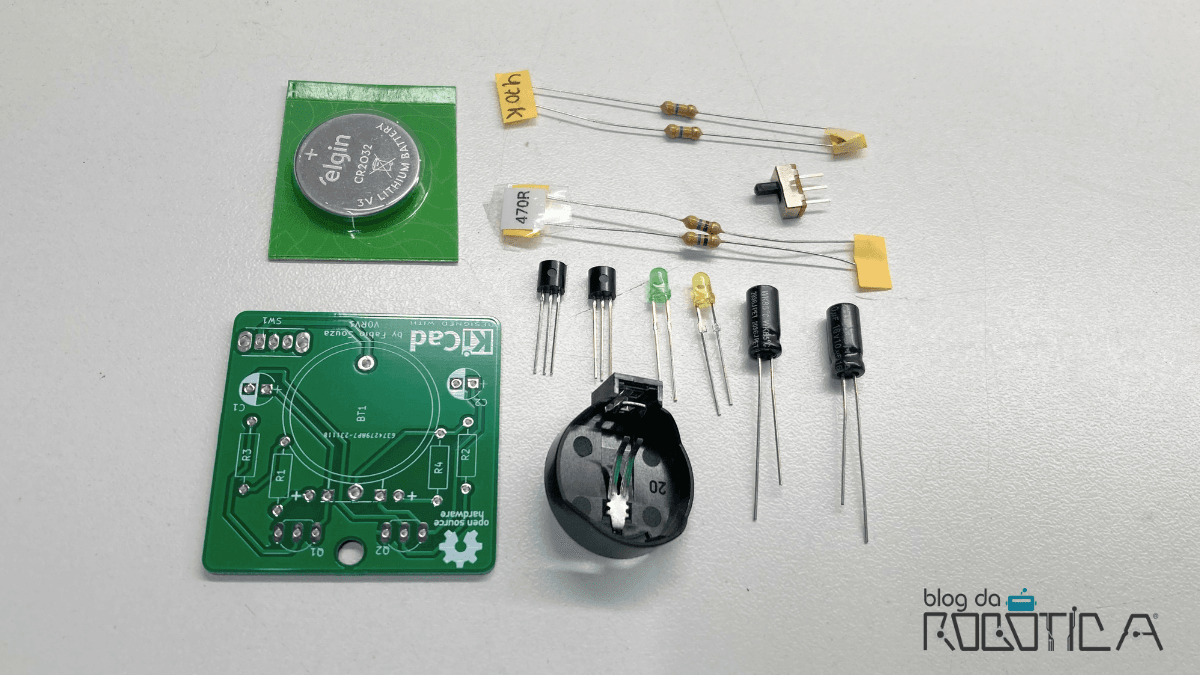

O Kit para montar a Placa Badge é composto por (Figura 2):

1x Chave HH – SS12D07;
2x Resistor 470k;
2x Resistor 470 Ohms;
2x transistor BC548;
1x LED 3mm verde;
1x LED 3mm amarelo;
2x Capacitor 10uF x 16V;
1x Soquete para bateria CR2032;
1x Bateria CR2032;

Figura 2 - Componentes do Kit Badge — **Figura 2** – Componentes do Kit Badge

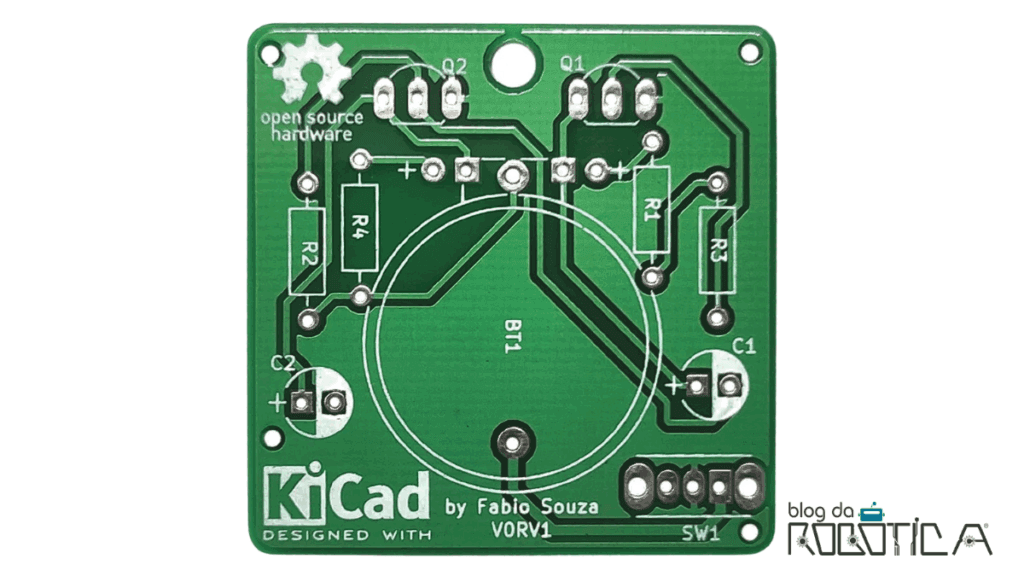

Observe as marcações dos componentes na Figura 3:

Figura 3 - Marcação dos componentes na placa badge — **Figura 3** – Marcação dos componentes na placa badge

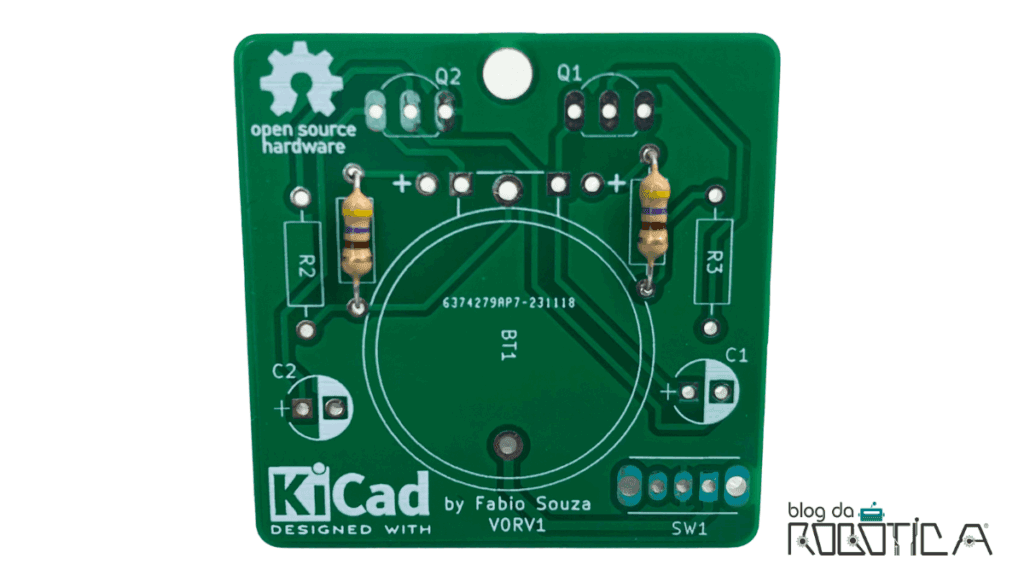

Vamos começar a soldar pelos resistores de 470 Ohms, coloque um na marcação R1 e outro na R4, conforme exibido na Figura 4:

Figura 4 - Posição dos Resistores de 470 Ohms — **Figura 4** – Posição dos Resistores de 470 Ohms

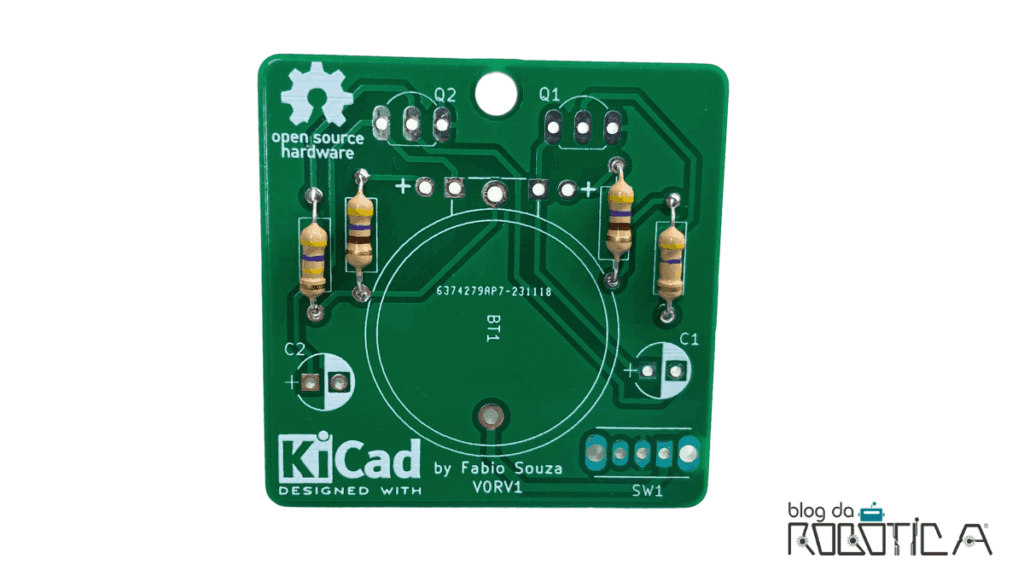

Em seguida, coloque os resistores de 470K Ohms em R2 e R3 (Figura 5):

Figura 5 - Posição dos resistores de 470K Ohms — **Figura 5** – Posição dos resistores de 470K Ohms

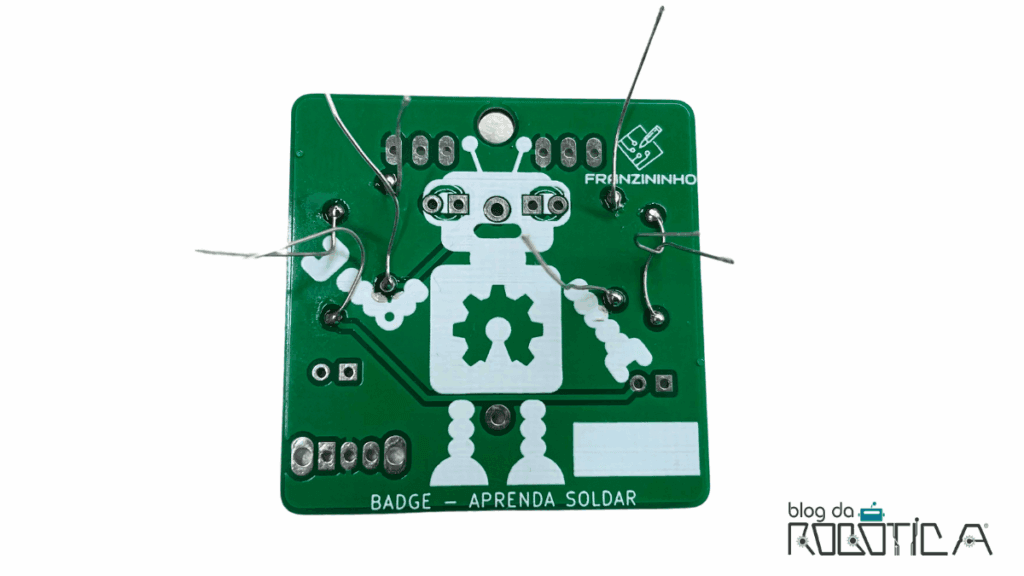

Vire a placa e faça os pontos de solda dos terminais dos resistores, conforme exibido na Figura 6.

Figura 6 - Faça a solda dos terminais na parte inferior da placa — **Figura 6** – Faça a solda dos terminais na parte inferior da placa

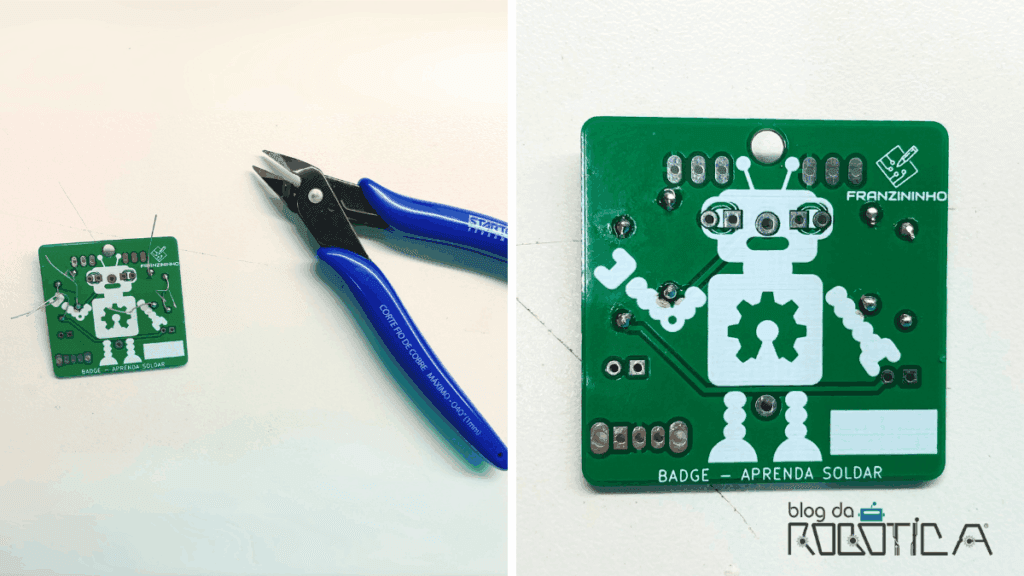

Após realizar a soldagem, corte o excesso dos terminais dos resistores (Figura 7):

Figura 7 - Corte o excesso dos terminais — **Figura 7** – Corte o excesso dos terminais

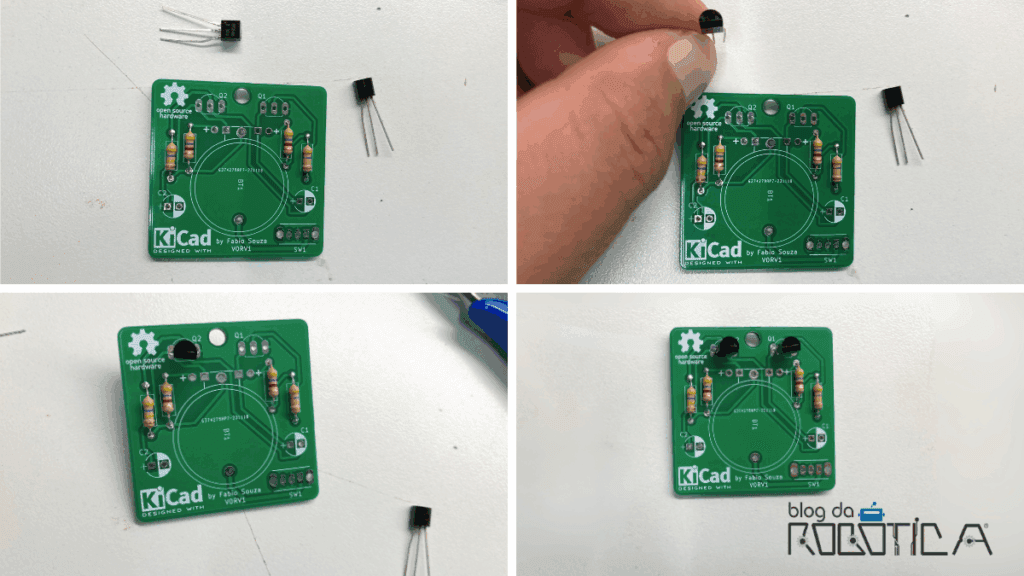

Observe que na placa tem o desenho de dois transistores, indicados por Q1 e Q2, veja que o desenho é no mesmo formato do transistor, para que não tenha erro ao posicioná-lo. Coloque os transistores como na Figura 8 e solde-os.

Figura 8 - Posição do Transistor — **Figura 8** – Posição do Transistor

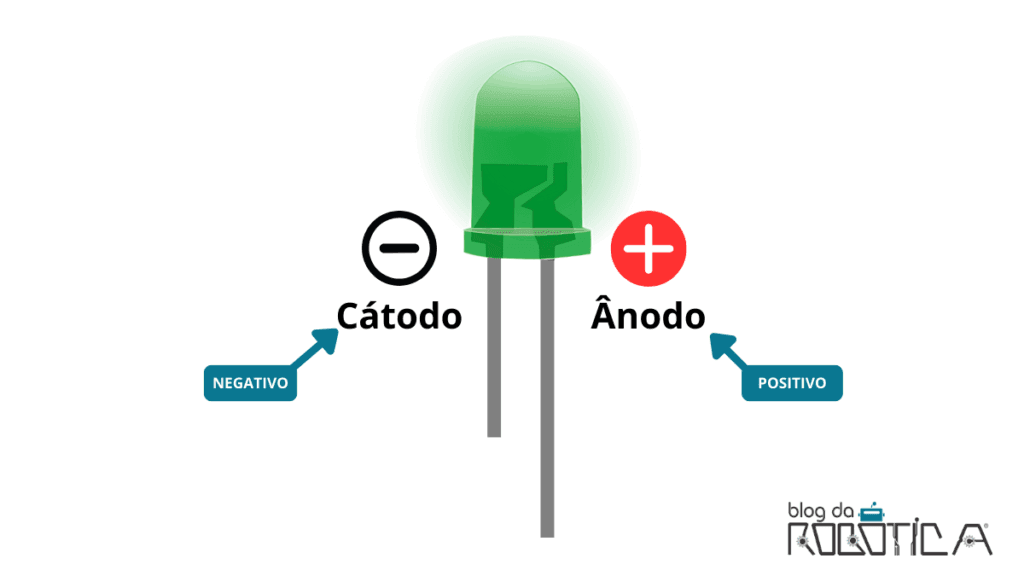

Agora observe a polaridade do LED e identifique qual é o terminal positivo (ânodo) e qual é o negativo (cátodo). O terminal do cátodo (-) é menor, Já o ânodo (+) é maior, como mostrado na Figura 9:

Figura 9 - Identificação da polaridade do LED — **Figura 9** – Identificação da polaridade do LED

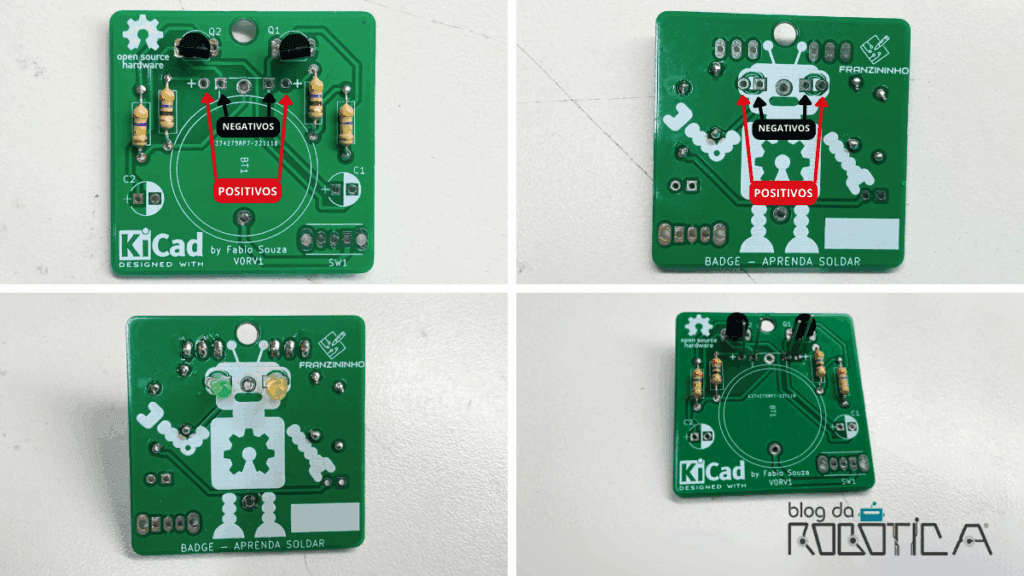

Com bastante atenção, insira os LEDs nos olhos do robô desenhado na parte frontal da placa. Certifique-se de posicionar os terminais positivos de acordo com a marcação indicada pelo símbolo + no verso da placa. Assim que posicionar, solde e corte o excesso dos terminais. Observe a Figura 10 para orientação.

Figura 10 - Posicionamento dos LEDs — **Figura 10** – Posicionamento dos LEDs

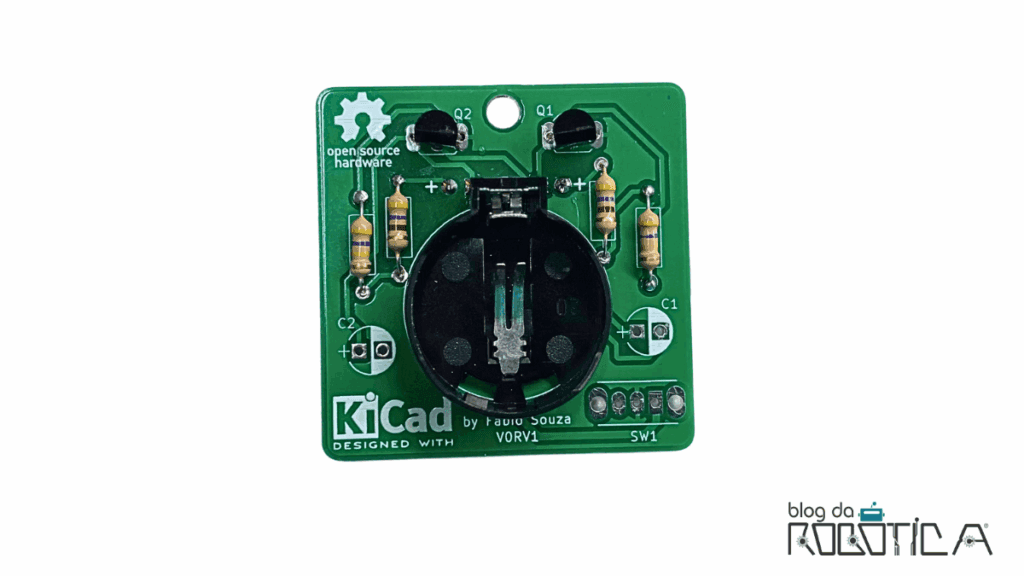

Observe que na placa tem o desenho do soquete de bateria, para facilitar na hora de posicioná-lo. Coloque o soquete como mostrado na Figura 11 e realize a solda.

Figura 11 - Posição do soquete de bateria — **Figura 11** – Posição do soquete de bateria

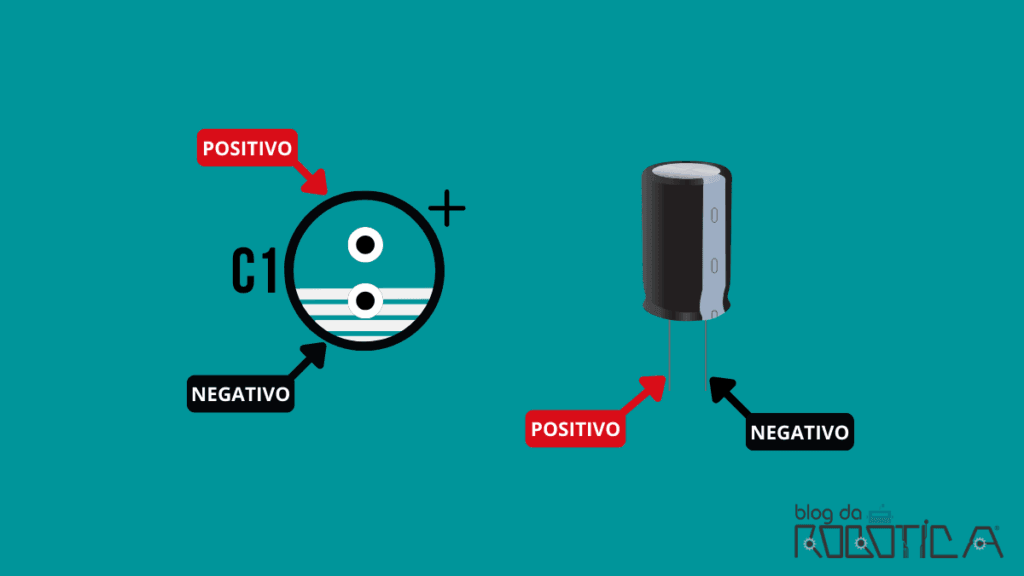

Agora vamos posicionar os capacitores, veja que eles têm uma marcação do lado do terminal para indicar qual é o negativo. A placa também conta com uma marcação indicando qual o lado com traço branco irá ficar esse terminal. Observe a Figura 12 para entender como identificar a polaridade dos capacitores.

Figura 12 - Identificação da polaridade do Capacitor — **Figura 12** – Identificação da polaridade do Capacitor

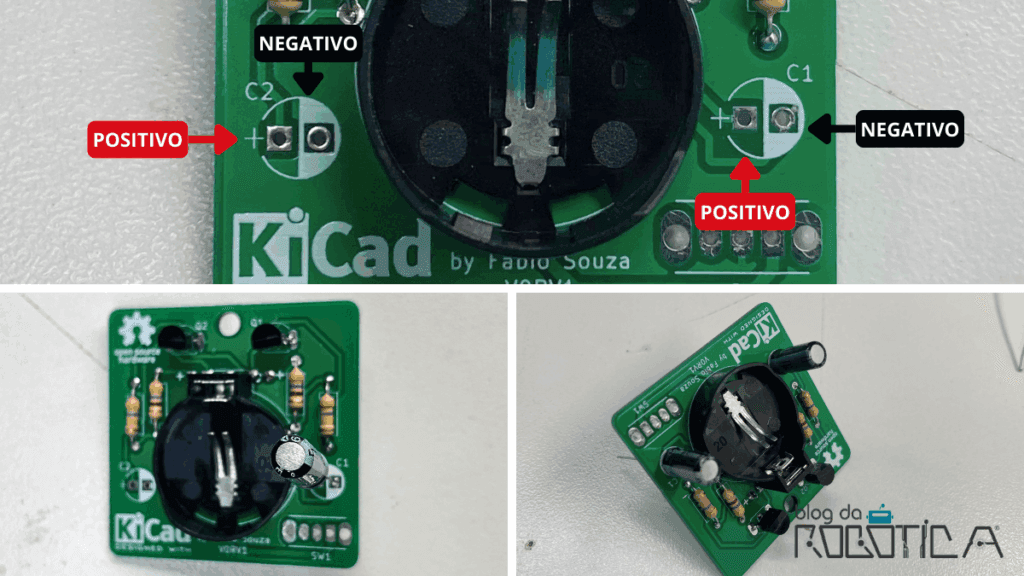

Solde os capacitores como indicado na Figura 13:

Figura 13 - Posição dos Capacitores — **Figura 13** – Posição dos Capacitores

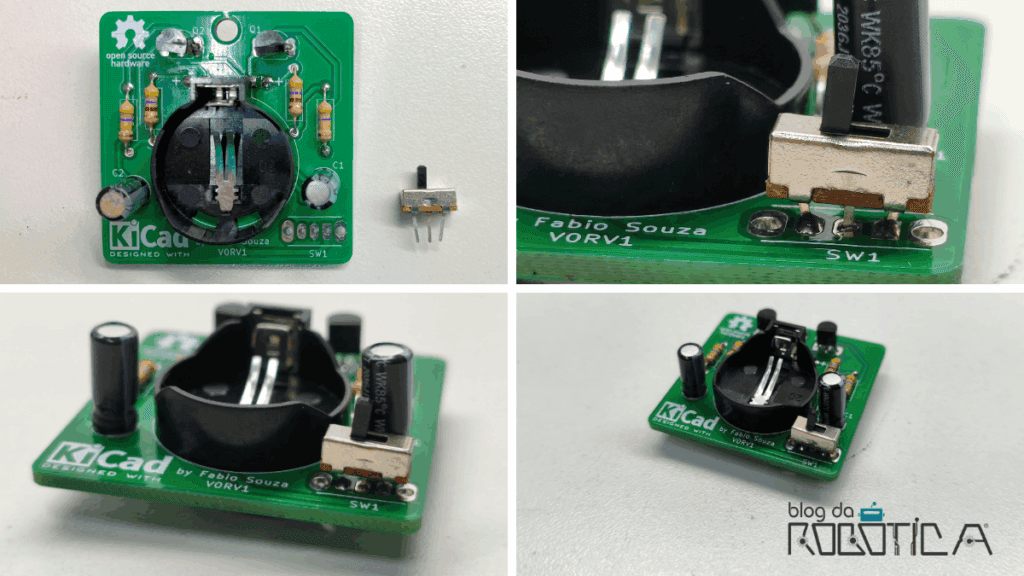

Agora vamos soldar a chave liga/desliga. veja que na placa existem 5 furos em SW1, porém só usaremos os 3 centrais. Observe a Figura 14 e solde a chave na placa.

Figura 14 - Posição da Chave On/Off — **Figura 14** – Posição da Chave On/Off

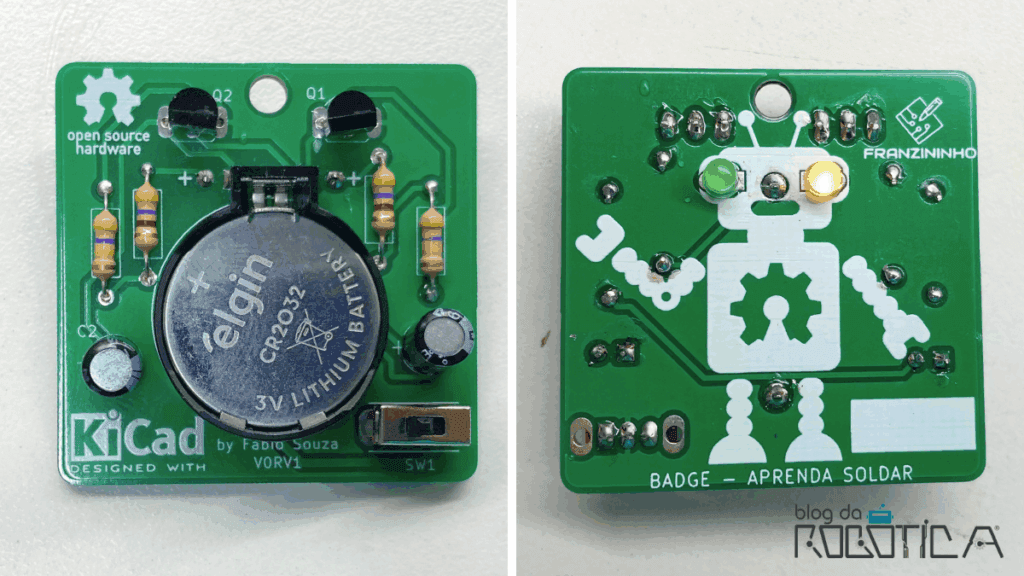

Agora coloque a bateria conforme ilustrado na Figura 15 e ligue a chave.

Figura 15 - Posicionamento da Bateria — **Figura 15** – Posicionamento da Bateria

O vídeo abaixo mostra a placa funcionando, se tudo ocorreu bem, a sua também deverá funcionar da mesma forma:

Vídeo – Funcionamento da Placa Badge após soldada corretamente

Espero que tenha gostado, caso surja alguma dúvida, deixe um comentário abaixo.
