Como utilizar o amperímetro e voltímetro DC com display LED

O amperímetro e voltímetro DC com display LED (Figura1) é um dispositivo que permite a medição de tensão e corrente em uma fonte contínua de 5V a 100 V em tempo real. Os valores de lidos são exibidos no display de LED, sendo que a parte superior mostra os valores de tensão e na parte inferior os valores de corrente.

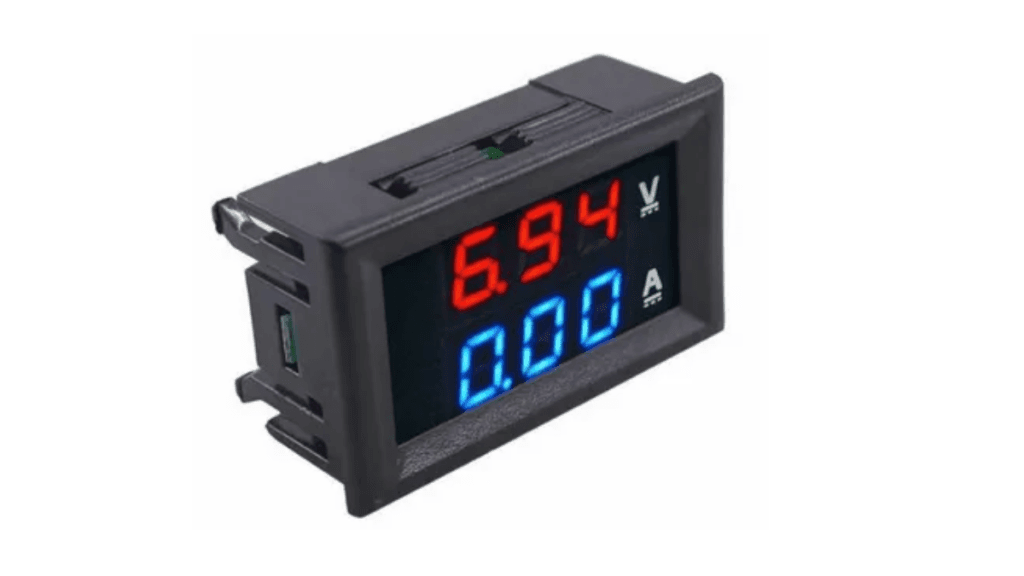

Imagem ilustrativa do amperímetro e voltímetro DC com display LED.
Figura 1: Amperímetro e voltímetro DC com display LED.

As principais vantagens da utilização do amperímetro e voltímetro DC com display LED são seu tamanho reduzido, custo-benefício e praticidade na instalação. Este dispositivo pode substituir o uso do multímetro, sendo amplamente utilizado no ramo automotivo (no monitoramento da bateria), na montagem de fontes de alimentação para bancada, para verificar consumo em projetos, entre outros.

O amperímetro e voltímetro DC com display LED possui 5 pinos, sendo 3 responsáveis pela alimentação e medição de tensão, e outros 2 responsáveis por medir a corrente da carga. Além disso, conta também com 2 trimpots de ajuste de corrente e tensão, ambos encontrados na parte de trás do display, conforme a Figura 2.

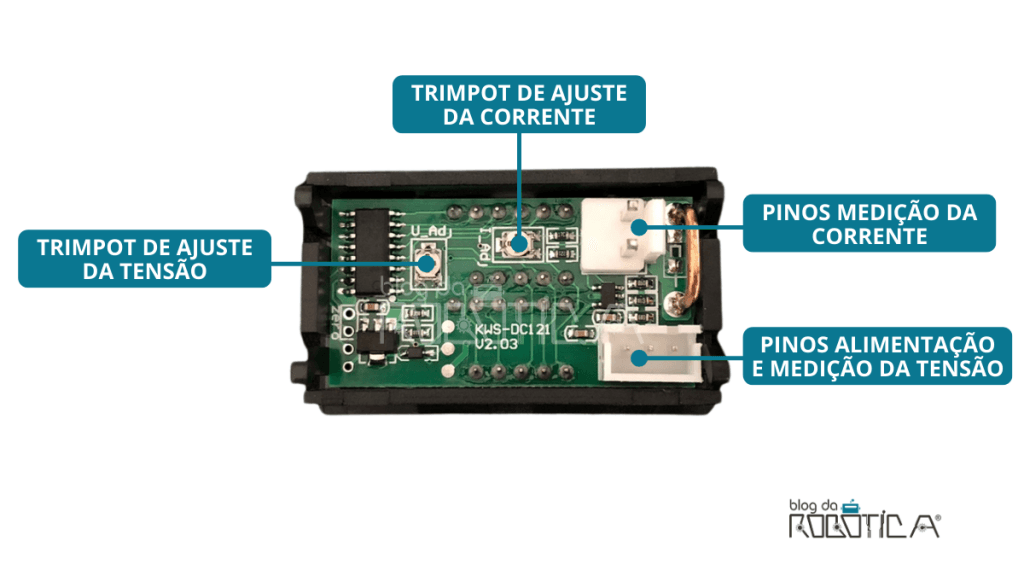

Imagem ilustrativa das partes do amperímetro e voltímetro DC com display LED.
Figura 2: Partes do amperímetro e voltímetro DC com display LED.

Junto com amperímetro e voltímetro DC com display LED vem dois cabos do tipo JST para conexão. Nos pinos de medição de tensão, o fio de cor vermelha representa o pino VCC, que deve ser alimentado pela fonte com tensão entre 4.5 e 28 Volts. O fio de cor preta representa o aterramento (GND) e deve ser conectado ao GND da fonte. O fio amarelo é o responsável por fazer a medição de tensão do circuito escolhido.

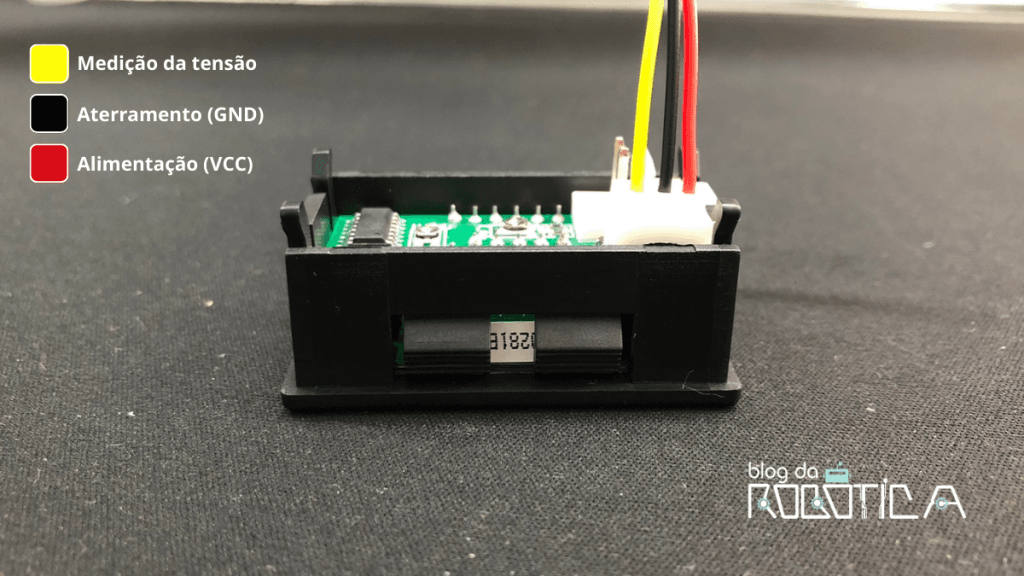

Imagens ilustrativas dos pinos de alimentação e medição de tensão.
Figura 3: Pinos de alimentação e medição de tensão.

O cabo do tipo JST para conexão nos pinos de medição de corrente possuem dois fios vermelho e preto.

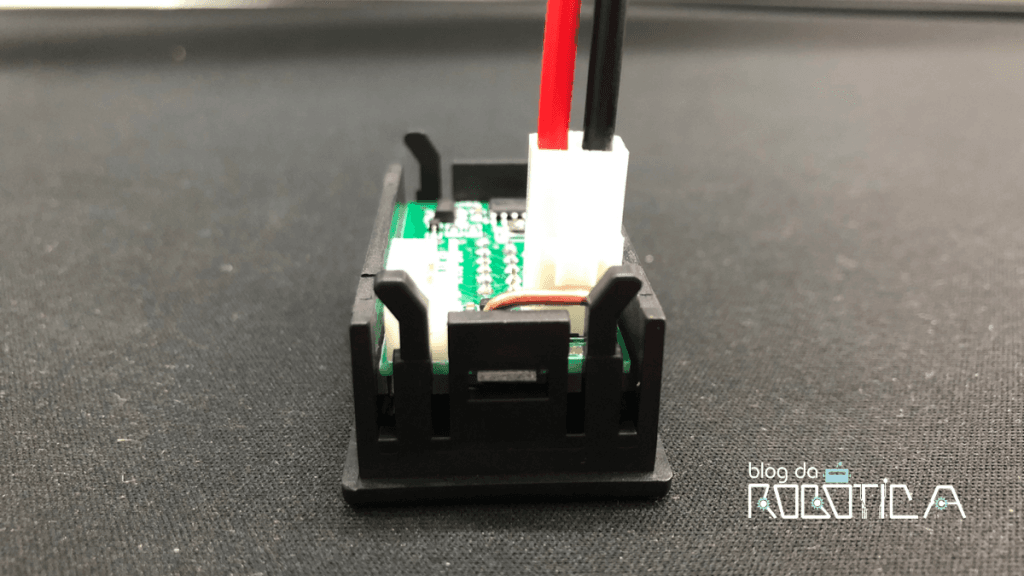

Imagens ilustrativas dos pinos de medição de corrente.
Figura 4: Pinos de medição de corrente.

Neste tutorial, realizaremos a medição de tensão e corrente em um motor DC 3 a 6V com redução utilizando o amperímetro e voltímetro DC com display LED.

MATERIAIS NECESSÁRIOS

ESQUEMÁTICO DE COMPONENTES

Monte o circuito da Figura 5 utilizando o motor DC, o amperímetro e voltímetro DC com display LED e a fonte.

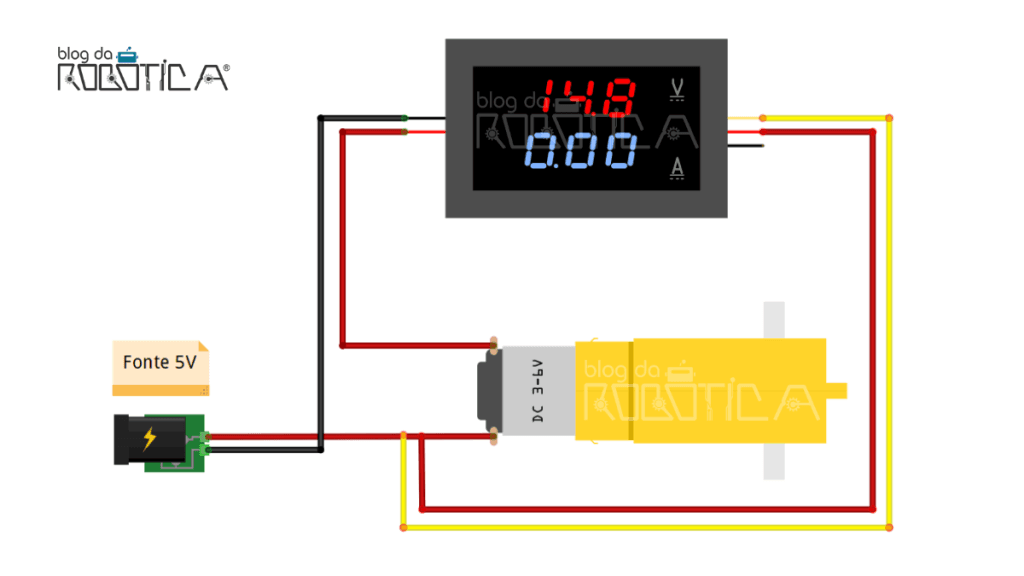

Imagem ilustrativa do circuito para medição da correte e tensão de motor DC usando o amperímetro e voltímetro DC com display LED.
Figura 5: Circuito para medição da correte e tensão de motor DC usando o amperímetro e voltímetro DC com display LED.

Ao montar o circuito observe os seguintes pontos:

  • O motor DC não possui polaridade;
  • Conecte o negativo da fonte (GND) ao fio preto do conector de medição de corrente;
  • Ligue o fio vermelho do conector de medição de corrente ao motor;

Atenção! Para medições acima de 28 V será necessário utilizar duas fontes de alimentação, uma para o amperímetro e voltímetro DC com display LED (entre 4,5V ~ 28 V) e outra para o equipamento a ser medido, conforme ilustra a Figura 6.

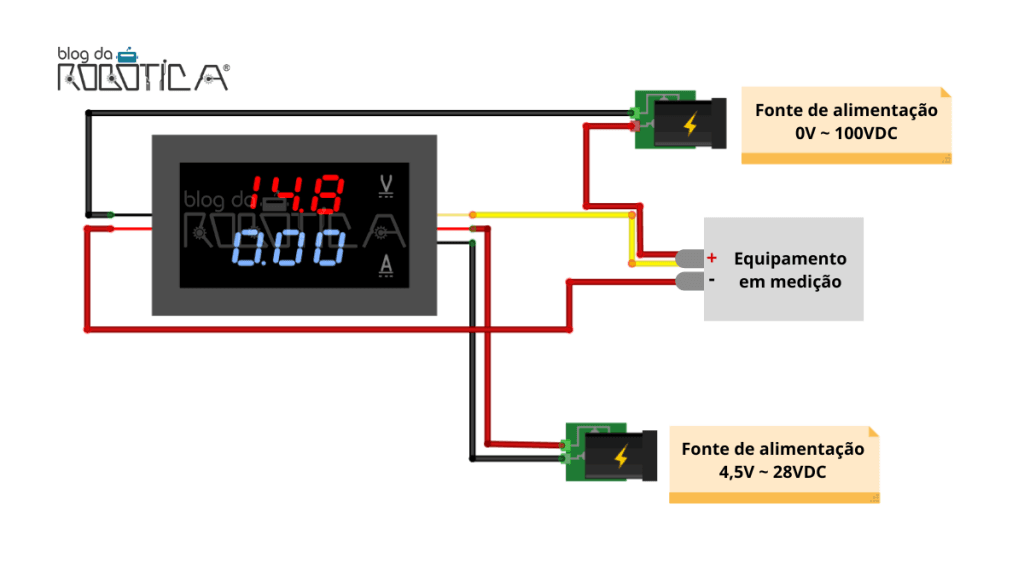

Imagem ilustrativa do circuito para medição de equipamentos com alimentação acima de 28V.
Figura 6: Circuito para medição de equipamentos com alimentação acima de 28V.

FUNCIONAMENTO DO PROJETO

Com o circuito montado, basta ligar a fonte e conferir os valores de medição, conforme mostrado no Vídeo 1.

Vídeo 1: Amperímetro e voltímetro com display LED.

Espero ter ajudado,

Obrigado a todos e em caso de dúvidas deixe seu comentário abaixo!

Att. Jonas Souza
