Instalando Driver Serial para NODEMCU com chip CH340

Olá Pessoal!


Tudo bem com vocês?


No tutorial de hoje vamos ensinar a vocês como instalar o driver CH340 para utilização da placa NODEMCU ESP8266.

Uma das vantagens da utilização da NODEMCU ESP8266 é que este componente possui todos os circuitos necessários para fazer o ESP12 funcionar, entre eles encontra-se o conversores USB/Serial CH340.

Para que você possa programar sua placa NODEMCU ESP8266 com conversor USB/Serial CH340 é necessário ter o driver CH340 instalado em seu computador. Sendo assim, verifique se sua placa conta com esse conversor, conforme Figura 1, e vamos a instalação deste driver.

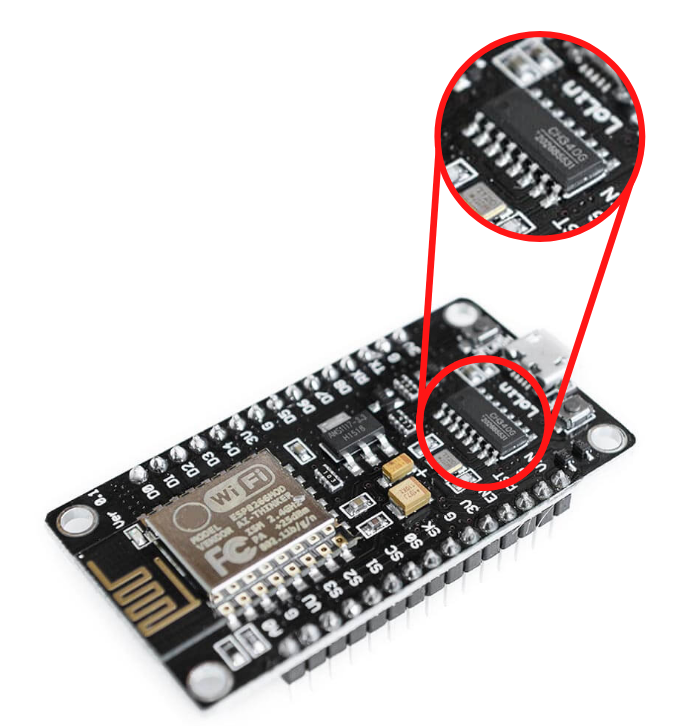

Figura 1: Conversor USB/Serial CH340G.


CONECTANDO A NODEMCU ESP8266 AO COMPUTADOR

Alguns sistemas operacionais são capazes de buscar automaticamente por drivers compatíveis ao conversor USB/Serial utilizado. Para saber se o seu computador Windows consegue identificar a placa NODEMCU ESP8266 V2 vamos realizar um teste acessando o Gerenciador de Dispositivos. Uma opção para chegar neste painel é pressionar as teclas “Windows + r”. Assim que o menu executar abrir digite “mmc devmgmt.msc” sem as aspas, como se pode ser observado na Figura 2.

Figura 2: Atalho para acessar o Gerenciador de Dispositivos.

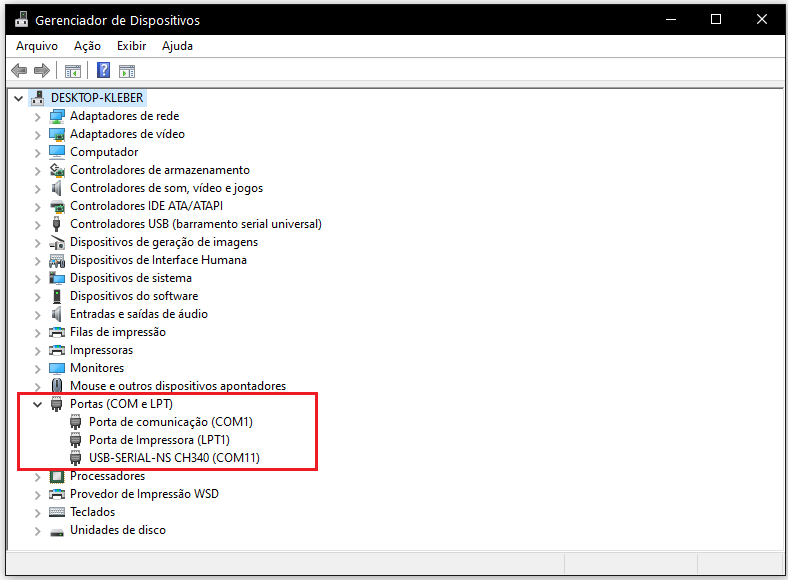

Após digitar esse comando e clicar em “OK” será aberta a tela da Figura 3. Para verificar se o driver da placa NODEMCU ESP8266 foi reconhecido navegue até a opção Portas (COM e LPT) e expanda clicando na setinha ao lado do nome. No exemplo abaixo a NODEMCU ESP8266 foi reconhecida com sucesso pela porta COM de número 11.

Figura 3: Tela do Gerenciador de Dispositivo.

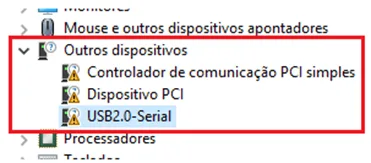

Caso a placa NODEMCU ESP8266 não seja reconhecida pelo seu computador, ela pode aparecer em “Outros dispositivos”, como na Figura 4.

Figura 4: Indicador de que a placa NODEMCU ESP8266 não foi reconhecida.

Isso acontece devido à falta de um driver para a interpretação do dispositivo. Para resolver esse problema, no sistema operacional Windows, basta baixar o driver disponível no link a seguir e executá-lo:

https://drive.google.com/file/d/0B2YXepPR2qlAdkR6eXNDMVU3a0E/view

Ou

http://blogdarobotica.com/downloads/driver-ch340-para-arduino-CH341SER.EXE

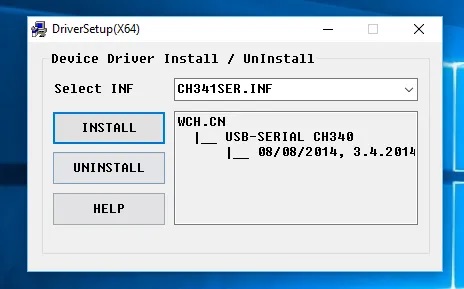

Após a conclusão do download, execute o arquivo baixado e proceda a instalação, conforme a Figura 5.

Figura 5: Tela de instalação do driver CH340.

Basta apenas clicar na opção Install e pronto! Sua placa NODEMCU ESP8266 está pronto para ser programada.


Espero ter ajudado,

Obrigada a todos e em caso de dúvidas deixe seu comentário abaixo!

Att. Carol Correia Viana
